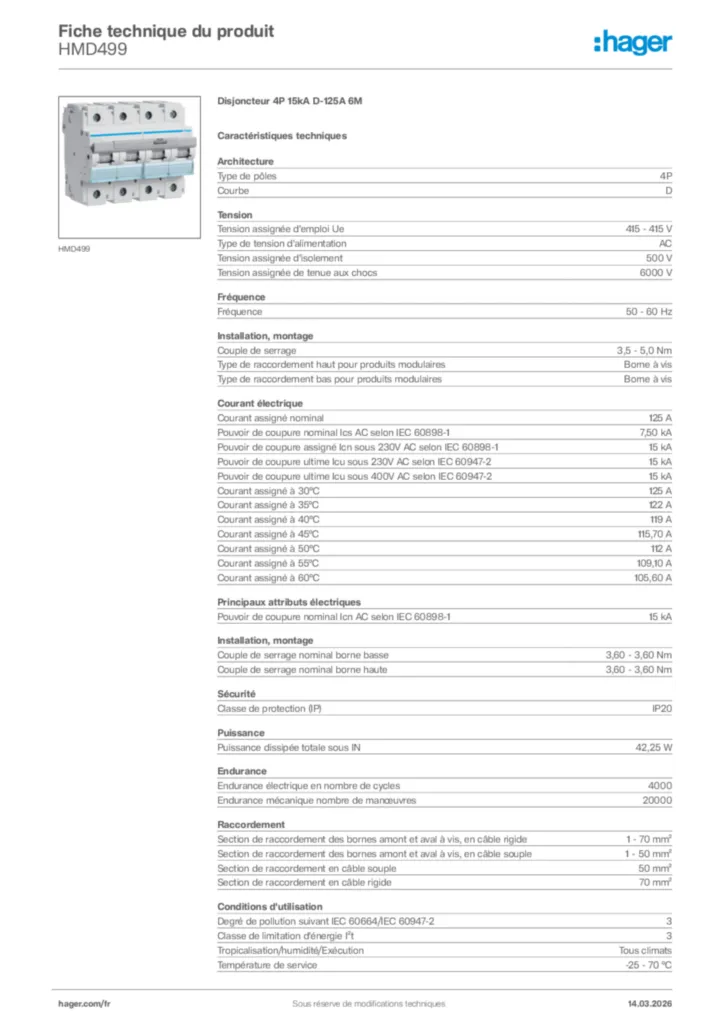

Je cherche une documentationHMD499
Disjoncteur 4P 15kA D-125A 6M
EAN
3250613230364
Quantité du produit
1
Prix*
1 038,17 € HT/pièce*
| Architecture | |
|---|---|
| Nombre de pole protégé | 4 |
| Nombre de pôles | 4 P |
| Type de pôles | 4 P |
| Courbe | D |
| Connectivité | |
| Alignement des bornes hautes pour produits modulaires | Bornes alignées |
| Alignement des bornes basses pour produits modulaires | Bornes alignées |
| Principales caractéristiques électriques | |
| Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1 | 15 kA |
| Tension assignée d'emploi Ue | 415 V |
| Fréquence assignée | 50;60 Hz |
| Type de tension d'alimentation | AC |
| Tension | |
| Tension assignée d'isolement | 500 V |
| Tension assignée de tenue aux chocs | 6000 V |
| Intensité du courant | |
| Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2 | 15 kA |
| Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1 | 15 kA |
| Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1 | 15 kA |
| Pouvoir de coupure de service Ics AC selon IEC 60898-1 | 7.5 kA |
| Pouvoir de coupure de service Ics AC selon IEC 60947-2 | 50 % |
| Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2) | 4.5 kA |
| Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2) | 4.5 kA |
| Pouvoir de coupure ultime Icu AC selon IEC 60947-2 | 15 kA |
| Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2 | 15 kA |
| Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2 | 15 kA |
| Valeur du seuil mini/max de fonctionnement thermique en alternatif | 1.13 / 1.45 In |
| Valeur du seuil mini/max de fonctionnement magnétique en alternatif | 10 / 20 In |
| Courant / température | |
| Courant assigné à 30°C | 125 A |
| Courant assigné à 35°C | 122 A |
| Courant assigné à 40°C | 119 A |
| Courant assigné à 45°C | 115.7 A |
| Courant assigné à 50°C | 112 A |
| Courant assigné à 55°C | 109.1 A |
| Courant assigné à 60°C | 105.6 A |
| Courant assigné à 40°C selon IEC 60947-2 | 125 A |
| Courant assigné à 45°C selon IEC 60947-2 | 122 A |
| Courant assigné à 50°C selon IEC 60947-2 | 119 A |
| Courant assigné à 55°C selon IEC 60947-2 | 115.7 A |
| Courant assigné à 60°C selon IEC 60947-2 | 112 A |
| Courant assigné à 65°C selon IEC 60947-2 | 109.1 A |
| Courant assigné à 70°C selon IEC 60947-2 | 105.6 A |
| Coefficient de correction du courant | |
| Coefficient de correction du courant nominal pour 2 appareils juxtaposés | 1 |
| Coefficient de correction du courant nominal pour 3 appareils juxtaposés | 0.95 |
| Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés | 0.9 |
| Coefficient de correction du courant nominal pour 6 appareils juxtaposés | 0.85 |
| Dimensions | |
| Profondeur produit installé | 70 mm |
| Hauteur produit installé | 90 mm |
| Largeur produit installé | 106 mm |
| Puissance | |
| Puissance dissipée totale sous IN | 42.25 W |
| Puissance dissipée par pôle à In | 11.56 W |
| Endurance | |
| Endurance électrique en nombre de cycles | 4000 |
| Endurance mécanique nombre de manoeuvres | 20000 |
| Installation, montage | |
| Type de raccordement haut pour produits modulaires | Borne à vis |
| Couple de serrage | 3,5 à 5Nm |
| Type de loquet haut pour produits modulaires | Plastique |
| Type de loquet bas pour produits modulaires | Plastique |
| Type de raccordement bas pour produits modulaires | Borne à vis |
| Démontabilité haute pour produits modulaires | Oui |
| Démontabilité basse pour produits modulaires | Oui |
| Connexion | |
| Section de raccordement des bornes aval à vis, en câble souple | 1 / 50 mm² |
| Section de raccord bornes aval en câble rigide | 1 / 70 mm² |
| Section de raccordement en câble souple | 50mm² |
| Section de raccordement en câble rigide | 70 mm² |
| Section de raccordement des bornes amont à vis, en câble rigide | 1 / 70 mm² |
| Section de raccordement des bornes amont à vis, en câble souple | 1 / 50 mm² |
| Couple de serrage nominal borne haute | 3.6 Nm |
| Couple de serrage nominal borne basse | 3.6 Nm |
| Type de connexion | cage à vis avec compensation de serrage |
| Standards | |
| Texte norme | EN 60898-1 ; IEC 60947-2 |
| Directive européenne WEEE | concerné |
| Sécurité | |
| Indice de protection IP | IP20 |
| Conditions d'utilisation | |
| Degré de pollution suivant IEC 60664 / IEC 60947-2 | 3 |
| Altitude | 2000 m |
| Température de stockage | -25/80 °C |
| Tropicalisation/humidité/Exécution | tous climats |
| Température | |
| Température de calibration | 30 °C |
