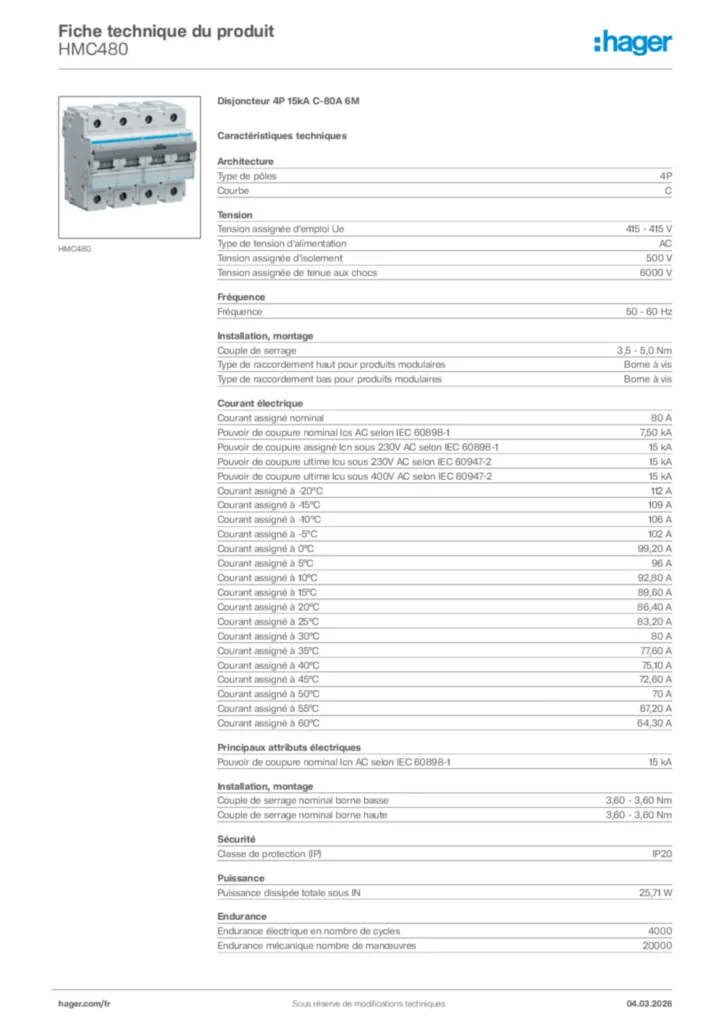

HMC480

Disjoncteur 4P 15kA C-80A 6M
EAN
3250613230227
Quantité
1
Prix*
604,13 € HT/pièce*
More Information
Avec pole de Neutre coupéNon
Categorisation de produits decrite dans la directive 2012/19/EU sur le D3Catégorie 5
Courant assigné à -10°C106 A
Tension assignée d'isolement500 V
Tension assignée d'emploi Ue415 V
Type de tension d'alimentationAC
Type de pôles4 P
Type de connexioncage à vis avec compensation de serrage
Courant assigné à 0°C selon IEC 60947-2106 A
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-215 kA
Courant assigné nominal80 A
Fréquence (plage numérique ETIM)50/60 Hz
Altitude2000 m
Démontabilité basse pour produits modulairesYes
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0.85
Couple de serrage3,5 à 5Nm
CourbeC
Degré de pollution suivant IEC 60664 / IEC 60947-23
Catégorie de surtension selon IEC 60947-13
Type de loquet haut pour produits modulairesPlastique
Nombre de pole protégé4
Fréquence assignée50;60 Hz
Hauteur produit installé90 mm
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)4.5 kA
Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2)4.5 kA
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-115 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-115 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-115 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-17.5 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-250 %
Pouvoir de coupure ultime Icu AC selon IEC 60947-215 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-215 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-215 kA
Alignement des bornes hautes pour produits modulairesBornes alignées
Tension assignée de tenue aux chocs6000 V
Type de raccordement haut pour produits modulairesBorne à vis
Courant assigné à 55°C selon IEC 60947-272.6 A
Courant assigné à 45°C72.6 A
Courant assigné à 45°C selon IEC 60947-277.6 A
Courant assigné à -5°C102 A
Courant assigné à 50°C70 A
Courant assigné à 50°C selon IEC 60947-275.1 A
Courant assigné à 5°C96 A
Courant assigné à 55°C67.2 A
Courant assigné à -5°C selon IEC 60947-2109 A
Courant assigné à 40°C75.1 A
Courant assigné à 5°C selon IEC 60947-2102 A
Courant assigné à 60°C64.3 A
Courant assigné à 60°C selon IEC 60947-270 A
Courant assigné à 65°C selon IEC 60947-267.2 A
Courant assigné à 70°C selon IEC 60947-264.3 A
Indice de protection IPIP20
Alignement des bornes basses pour produits modulairesBornes alignées
Valeur du seuil mini/max de fonctionnement thermique en alternatif1.13 / 1.45 In
Courant assigné à 40°C selon IEC 60947-280 A
Courant assigné à 35°C selon IEC 60947-283.2 A
Marquage CE étiquetteAI2_B5_CE_01.JPG
Courant assigné à -20°C112 A
Courant assigné à 10°C92.8 A
Courant assigné à -10°C selon IEC 60947-2112 A
Courant assigné à 10°C selon IEC 60947-299.2 A
Courant assigné à -15°C109 A
Courant assigné à 15°C89.6 A
Courant assigné à -15°C selon IEC 60947-2115 A
Courant assigné à 15°C selon IEC 60947-296 A
Courant assigné à 20°C86.4 A
Courant assigné à 35°C77.6 A
Courant assigné à -20°C selon IEC 60947-2118 A
Courant assigné à 20°C selon IEC 60947-292.8 A
Courant assigné à -25°C115 A
Courant assigné à 25°C83.2 A
Courant assigné à -25°C selon IEC 60947-2122 A
Courant assigné à 25°C selon IEC 60947-289.6 A
Courant assigné à 30°C80 A
Courant assigné à 30°C selon IEC 60947-286.4 A
Température de calibration30 °C
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5 / 10 In
Largeur produit installé106 mm
Couple de serrage nominal borne basse3.6 Nm
Section de raccordement des bornes amont et aval à vis, en câble souple1 / 50 mm²
Section de raccord bornes aval en câble rigide1 / 70 mm²
Section de raccordement des bornes amont à vis, en câble rigide1 / 70 mm²
Courant assigné à 0°C99.2 A
Section de raccordement en câble souple50mm²
Température de fonctionnement-25/70 °C
Température de stockage-25/80 °C
Couple de serrage nominal borne haute3.6 Nm
Section de raccordement des bornes aval à vis, en câble souple1 / 50 mm²
Tropicalisation/humidité/Exécutiontous climats
Directive européenne WEEEconcerné
Mots clésDisjoncteur ; Bornes alignées
Texte normeEN 60898-1 ; IEC 60947-2
Démontabilité haute pour produits modulairesYes
Type de raccordement bas pour produits modulairesBorne à vis
Type de loquet bas pour produits modulairesPlastique
Section de raccordement des bornes amont à vis, en câble souple1 / 50 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide1 / 70 mm²
Section de raccordement en câble rigide70 mm²
Endurance électrique en nombre de cycles4000
Nombre de pôles4 P
Nombre de modules6
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit12
Endurance mécanique nombre de manoeuvres20000
Puissance dissipée totale sous IN25.71 W
position de montage du produit sous 360°Yes
Profondeur produit installé70 mm
Puissance dissipée par pôle à In6.68 W
UnitéPCE
Statut des ventes3C
EAN3250613230227
