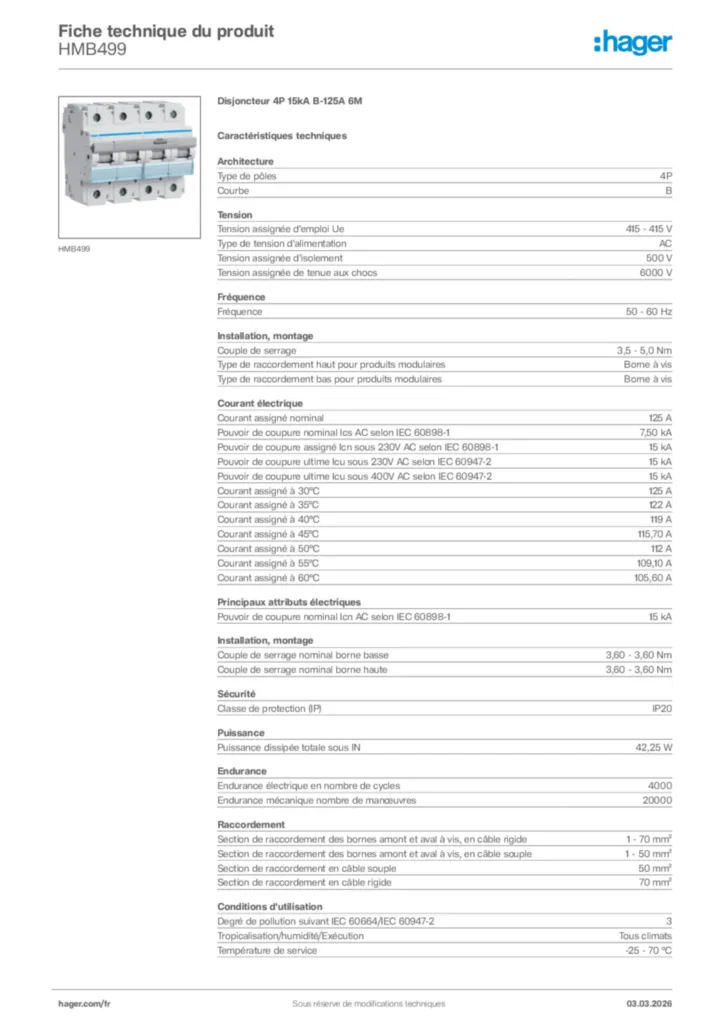

HMB499

Disjoncteur 4P 15kA B-125A 6M
EAN
3250613230128
Quantité
1
Prix*
1 254,80 € HT*
  • Architecture
    • Nombre de pole protégé
      4
    • Nombre de pôles
      4 P
    • Type de pôles
      4 P
    • Courbe
      B
  • Connectivité
    • Alignement des bornes hautes pour produits modulaires
      Bornes alignées
    • Alignement des bornes basses pour produits modulaires
      Bornes alignées
  • Principales caractéristiques électriques
    • Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
      15 kA
    • Tension assignée d'emploi Ue
      415 V
    • Fréquence assignée
      50;60 Hz
    • Type de tension d'alimentation
      AC
  • Tension
    • Tension assignée d'isolement
      500 V
    • Tension assignée de tenue aux chocs
      6000 V
  • Intensité du courant
    • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
      15 kA
    • Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
      15 kA
    • Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1
      15 kA
    • Pouvoir de coupure de service Ics AC selon IEC 60898-1
      7.5 kA
    • Pouvoir de coupure de service Ics AC selon IEC 60947-2
      50 %
    • Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
      4.5 kA
    • Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2)
      4.5 kA
    • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
      15 kA
    • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
      15 kA
    • Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2
      15 kA
    • Valeur du seuil mini/max de fonctionnement thermique en alternatif
      1.13 / 1.45 In
    • Valeur du seuil mini/max de fonctionnement magnétique en alternatif
      3 / 5 In
  • Courant / température
    • Courant assigné à 30°C
      125 A
    • Courant assigné à 35°C
      122 A
    • Courant assigné à 40°C
      119 A
    • Courant assigné à 45°C
      115.7 A
    • Courant assigné à 50°C
      112 A
    • Courant assigné à 55°C
      109.1 A
    • Courant assigné à 60°C
      105.6 A
  • Coefficient de correction du courant
    • Coefficient de correction du courant nominal pour 2 appareils juxtaposés
      1
    • Coefficient de correction du courant nominal pour 3 appareils juxtaposés
      0.95
    • Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
      0.9
    • Coefficient de correction du courant nominal pour 6 appareils juxtaposés
      0.85
  • Dimensions
    • Profondeur produit installé
      70 mm
    • Hauteur produit installé
      90 mm
    • Largeur produit installé
      106 mm
  • Puissance
    • Puissance dissipée totale sous IN
      42.25 W
    • Puissance dissipée par pôle à In
      11.56 W
  • Endurance
    • Endurance électrique en nombre de cycles
      4000
    • Endurance mécanique nombre de manoeuvres
      20000
  • Installation, montage
    • Type de raccordement haut pour produits modulaires
      Borne à vis
    • Couple de serrage
      3,5 à 5Nm
    • Type de loquet haut pour produits modulaires
      Plastique
    • Type de loquet bas pour produits modulaires
      Plastique
    • Type de raccordement bas pour produits modulaires
      Borne à vis
    • Démontabilité haute pour produits modulaires
      Yes
    • Démontabilité basse pour produits modulaires
      Yes
  • Connexion
    • Section de raccordement des bornes aval à vis, en câble souple
      1 / 50 mm²
    • Section de raccord bornes aval en câble rigide
      1 / 70 mm²
    • Section de raccordement en câble souple
      50mm²
    • Section de raccordement en câble rigide
      70 mm²
    • Section de raccordement des bornes amont à vis, en câble rigide
      1 / 70 mm²
    • Section de raccordement des bornes amont à vis, en câble souple
      1 / 50 mm²
    • Couple de serrage nominal borne haute
      3.6 Nm
    • Couple de serrage nominal borne basse
      3.6 Nm
    • Type de connexion
      cage à vis avec compensation de serrage
    • Section de raccordement des bornes amont et aval à vis, en câble rigide
      1 / 70 mm²
    • Section de raccordement des bornes amont et aval à vis, en câble souple
      1 / 50 mm²
  • Standards
    • Texte norme
      EN 60898-1 ; IEC 60947-2
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP20
  • Conditions d'utilisation
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      3
    • Altitude
      2000 m
    • Température de stockage
      -25/80 °C
    • Tropicalisation/humidité/Exécution
      tous climats
  • Température
    • Température de calibration
      30 °C
