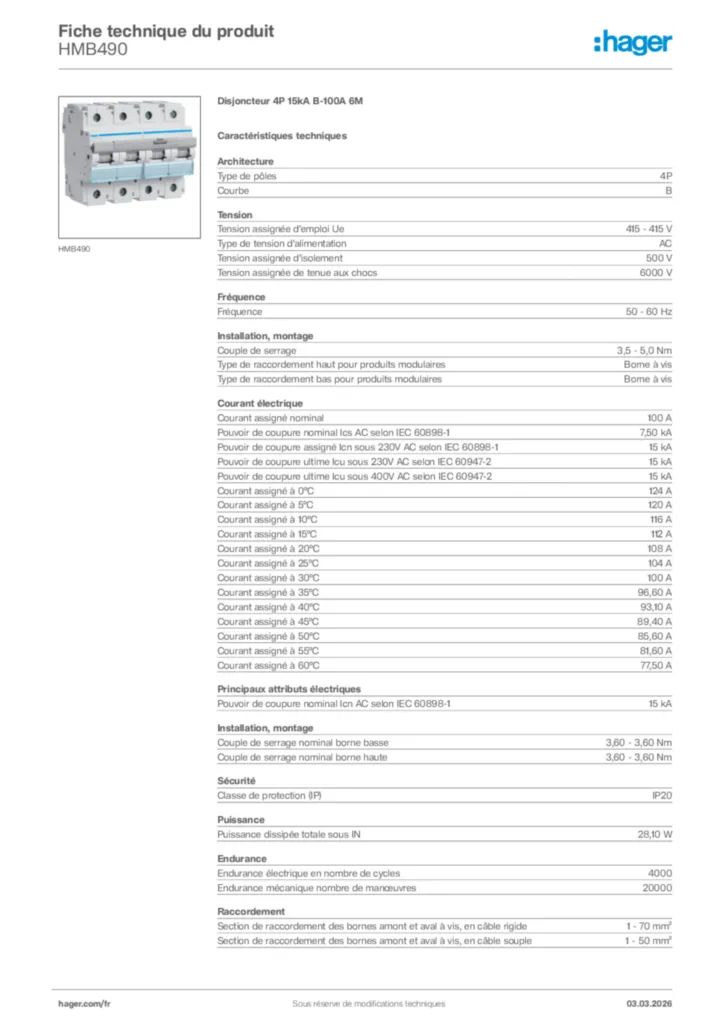

HMB490

Disjoncteur 4P 15kA B-100A 6M
EAN
3250613230111
Quantité
1
Prix*
1 075,10 € HT/pièce*
  • Architecture
    • Nombre de pole protégé
      4
    • Nombre de pôles
      4 P
    • Type de pôles
      4 P
    • Courbe
      B
  • Fonctions
    • Avec pole de Neutre coupé
      Non
  • Connectivité
    • Alignement des bornes hautes pour produits modulaires
      Bornes alignées
    • Alignement des bornes basses pour produits modulaires
      Bornes alignées
  • Principales caractéristiques électriques
    • Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
      15 kA
    • Tension assignée d'emploi Ue
      415 V
    • Type de tension d'alimentation
      AC
  • Tension
    • Tension assignée d'isolement
      500 V
    • Tension assignée de tenue aux chocs
      6000 V
  • Intensité du courant
    • Courant assigné nominal
      100 A
    • Pouvoir de coupure de service Ics AC selon IEC 60898-1
      7.5 kA
    • Valeur du seuil mini/max de fonctionnement thermique en alternatif
      1.13 In
      1.45 In
    • Valeur du seuil mini/max de fonctionnement magnétique en alternatif
      5 In
      3 In
    • Courant assigné à 30°C selon IEC 60947
      108 A
    • Courant assigné à 35°C selon IEC 60947
      104 A
    • Courant assigné à 40°C selon IEC 60947
      100 A
    • Courant assigné à 45°C selon IEC 60947
      96.6 A
    • Courant assigné à 50°C selon IEC 60947
      93.1 A
    • Courant assigné à 55°C selon IEC 60947
      89.4 A
    • Courant assigné à 60°C selon IEC 60947
      85.6 A
    • Courant assigné à 65°C selon IEC 60947
      81.6 A
    • Courant assigné à 70°C selon IEC 60947
      77.5 A
  • Courant / température
    • Courant assigné à 50°C
      85.6 A
    • Courant assigné à 60°C
      77.5 A
  • Coefficient de correction du courant
    • Coefficient de correction du courant nominal pour 2 appareils juxtaposés
      1
    • Coefficient de correction du courant nominal pour 3 appareils juxtaposés
      0.95
    • Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
      0.9
    • Coefficient de correction du courant nominal pour 6 appareils juxtaposés
      0.85
  • Dimensions
    • Profondeur produit installé
      70 mm
    • Hauteur produit installé
      90 mm
    • Largeur produit installé
      106 mm
  • Fréquence
    • Fréquence
      50 Hz
      60 Hz
  • Puissance
    • Puissance dissipée totale sous IN
      28.1 W
    • Puissance dissipée par pôle à In
      7.74 W
  • Endurance
    • Endurance électrique en nombre de cycles
      4000
    • Endurance mécanique nombre de manoeuvres
      20000
  • Installation, montage
    • Type de raccordement haut pour produits modulaires
      Borne à vis
    • Couple de serrage
      3,5 à 5Nm
    • Type de loquet haut pour produits modulaires
      Plastique
    • Type de loquet bas pour produits modulaires
      Plastique
    • Type de raccordement bas pour produits modulaires
      Borne à vis
    • Démontabilité haute pour produits modulaires
      Oui
    • Démontabilité basse pour produits modulaires
      Oui
  • Connexion
    • Section de raccordement des bornes aval à vis, en câble souple
      1 mm²
      50 mm²
    • Section de raccord bornes aval en câble rigide
      1 mm²
      70 mm²
    • Section de raccordement en câble souple
      50mm²
    • Section de raccordement en câble rigide
      70 mm²
    • Section de raccordement des bornes amont à vis, en câble rigide
      1 mm²
      70 mm²
    • Section de raccordement des bornes amont à vis, en câble souple
      1 mm²
      50 mm²
    • Section de raccordement des bornes amont et aval à vis, en câble rigide
      1 mm²
      70 mm²
    • Section de raccordement des bornes amont et aval à vis, en câble souple
      1 mm²
      50 mm²
  • Equipement
    • Intègere porte étiquette transparent
      Non
  • Standards
    • Texte norme
      EN 60898-1
      IEC 60947-2
    • Directive européenne WEEE
      concerné
  • Sécurité
    • Indice de protection IP
      IP20
  • Conditions d'utilisation
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      3
    • Altitude
      2000 m
    • Tropicalisation/humidité/Exécution
      tous climats
  • Température
    • Température de calibration
      30 °C
  • Identification
    • Mots clés
      Disjoncteur ; Bornes alignées
