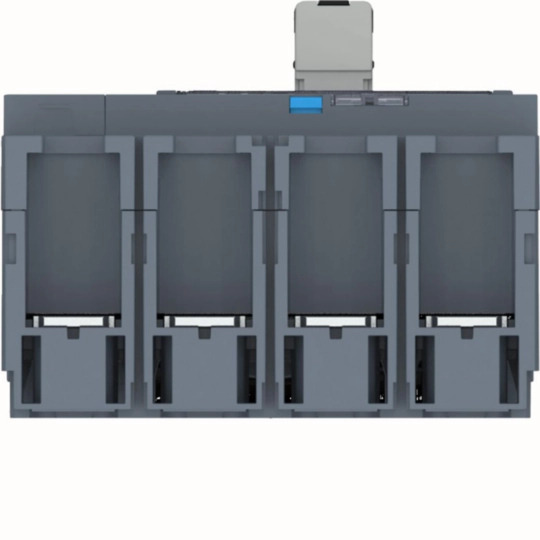

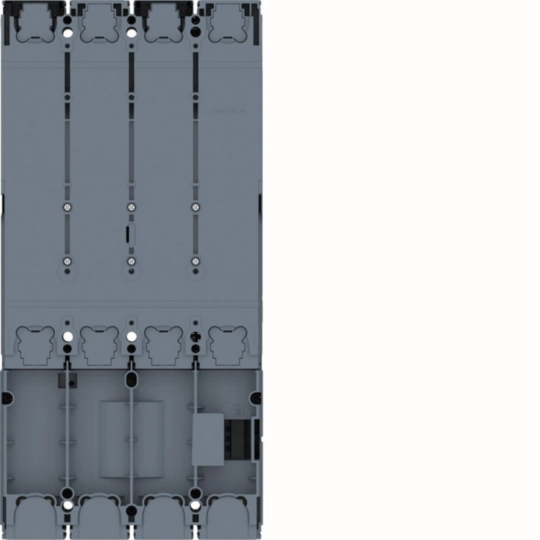

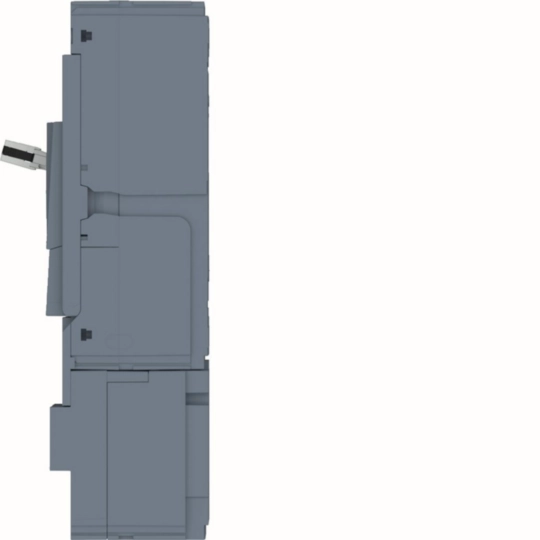

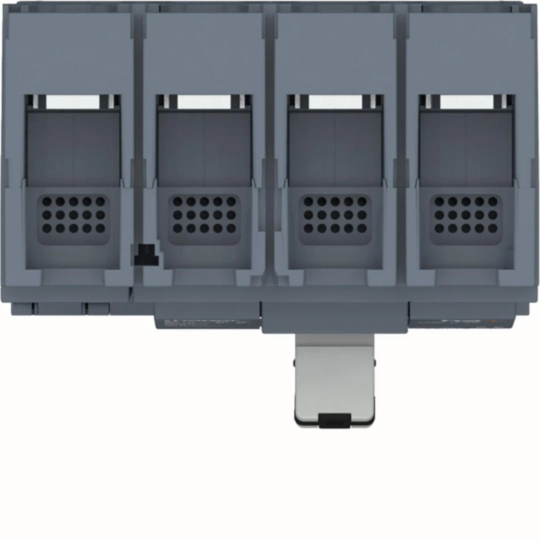

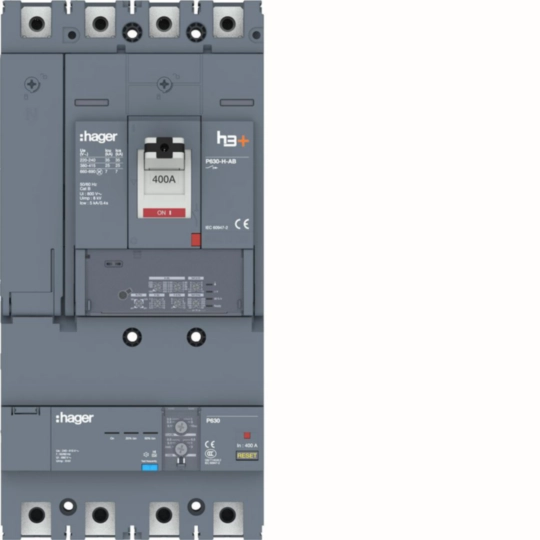

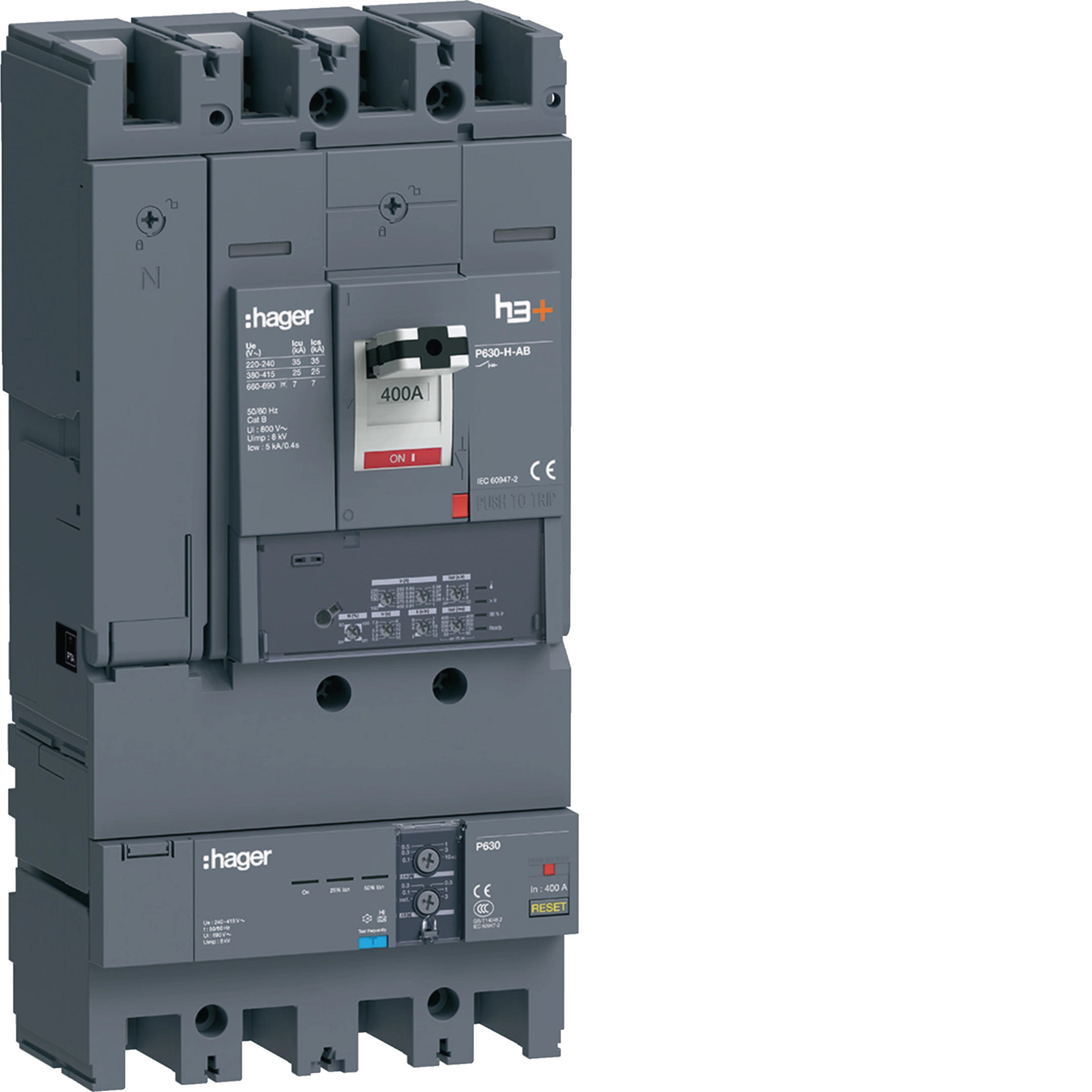

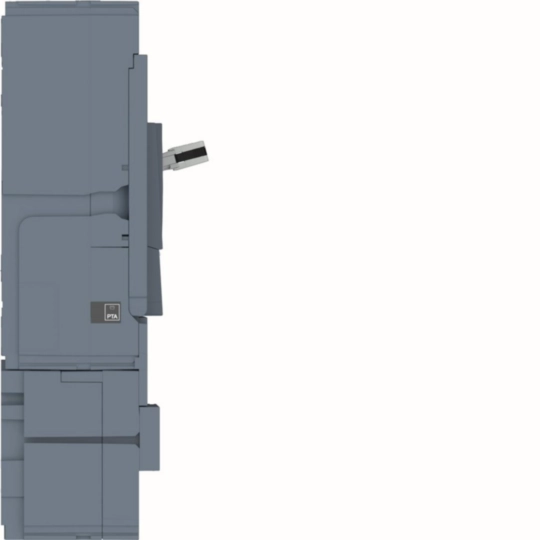

Disjoncteur Boitier Moulé + diff h3+ P630 LSI AB 4P4D In400A Icu25kA à plage HHW401JB
Le HHW401JB est un disjoncteur boitier moulé h3+ P630 4 pôles 4 déclencheurs d'intensité nominale In de 400A de Hager. Doté d'un pouvoir de coupure ultime Icu de 25kA sous 400V, il est équipé d'un bloc différentiel réglable et d'une unité de déclenchement LSI AB. Cette solution est idéale dans les applications de disjoncteur d'abonné des tableaux tertiaires en tarif jaune. Montage sur platine. Version raccordement à plage.
EAN
3250613201357
Conditionnement
1 Pièce
Prix
8 379,43 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Interverouillage 7 produit(s) disponible(s) -
Voir plus 27 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
22,88 € HT / Pièce* -
HTL010HCâble adaptateur h3+ MIP vers USB
556,30 € HT / Pièce*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
215,23 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
205,35 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
218,56 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
218,58 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
262,05 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
262,06 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
794,77 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
745,16 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
745,12 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
118,45 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
221,42 € HT / Pièce*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,93 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
85,55 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
108,12 € HT / Pièce* -
HXS999HSerrure à clef Ronis (P160-P250-x630-P630)
162,62 € HT / Pièce* -
HXW066HCapot d'interverrouillage mécanique x630/P630
118,39 € HT / Pièce* -
HXW166HKit de liaison d'interverrouillage 4P x630/P630
219,64 € HT / Pièce* -
HXW888HKit de verrouillage pour commande rotative x630/P630
210,34 € HT / Pièce*
-
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce* -
HXD068HCâble interverrouillage électrique (h400-h630-x630-P630-h800-h1000)
164,69 € HT / Pièce*
-
HXS920HCone de guidage poignée S1&S2 (P160-P250-x630-P630)
64,49 € HT / Pièce* -
HYW257HDéclencheur de sécurité h3 x630/h3+ P630 for QuadroSX/Unimes H Combiway
73,65 € HT / Pièce*
-
HXW030HCommande rotative directe x/P630
280,42 € HT / Pièce* -
HXW031HCommande rotative grise débrochable x/P630
392,57 € HT / Pièce* -
HXW033HExtension de manette pour P630
42,11 € HT / Pièce*
-
HXW043HCommande motorisée x630/P630 24-48VDC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW043HKCommande motorisée x630/P630 24-48VDC sans Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW044HCommande motorisée x630/P630 100-240VAC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW044HKCommande motorisée x630/P630 100-240VAC sans Auto-Reset + clé
3 644,92 € HT / Pièce* -
HXW046HCommande motorisée x630/P630 100-120VDC sans Auto-Reset
2 803,81 € HT / Pièce* -
HXW046HKCommande motorisée x630/P630 100-120VDC sans Auto-Reset + clé
3 644,92 € HT / Pièce*
-
HXW901HManette taille 2 IP55 (10x10mm)
70,15 € HT / Pièce*
-
HXW912HAxe 14x14mm 200mm pour manette taille 2
110,89 € HT / Pièce* -
HXW913HAxe 14x14mm 320mm pour manette taille 2
149,57 € HT / Pièce* -
HXW915HAxe 14x14mm 500mm pour manette taille 2
208,86 € HT / Pièce*
-
HYD032HConnexion arrière h/x/P 4P 400A
195,50 € HT / Pièce* -
HYW002HCage de raccordement x630/P630 Cu/Al 4P 1x 35-300mm²
392,57 € HT / Pièce* -
HYW008HCage de raccordement x630/P630 Cu/Al 4P 2x 35-300mm²
392,57 € HT / Pièce*
-
HYW019HSéparateur de phase pour x630/P630 3-4Pôles
25,29 € HT / Pièce*
-
HYW022HCapot cache-bornes pour rallonge de plage x630/P630 4P
140,24 € HT / Pièce* -
HYW024HCapot cache-bornes pour épanouisseur x630/P630 4P
140,24 € HT / Pièce* -
HYW026HCapot cache-bornes pour connection arrière + déconnectable x630/P630 4P
140,24 € HT / Pièce* -
HYW051HPlaque d'isolation droite P630 4P
35,10 € HT / Pièce* -
HYW053HPlaque d'isolation épanouie P630 4P
35,10 € HT / Pièce*
-
HZC019Kit de verrrouillage externe pour Ronis EL11AP (125A-1600A)
490,71 € HT / Pièce*

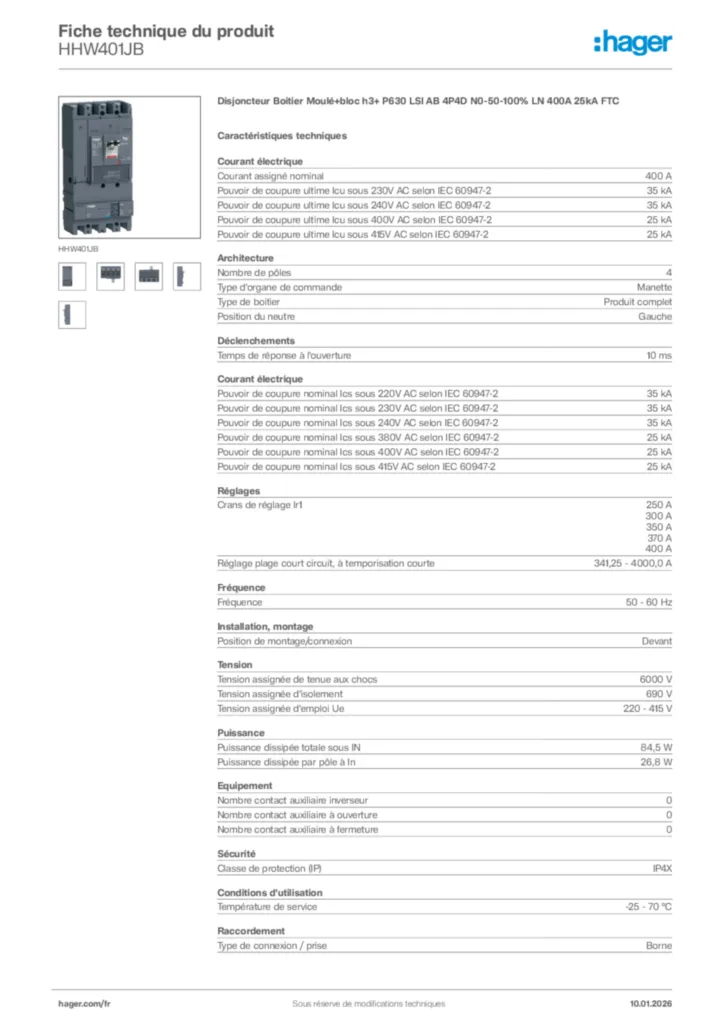

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-235 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-235 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-225 kA
-
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-235 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-235 kA
-
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-235 kA
-
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-225 kA
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreGauche
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Crans de réglage Ir1250 A, 300 A, 350 A, 370 A, 400 A
-
Règlage plage court circuit, à temporisation courte341,25 - 4 000,0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs6 000 V
-
Tension assignée d'isolement690 V
-
Tension assignée d'emploi Ue220 - 415 V
Puissance
-
Puissance dissipée totale sous IN84,5 W
-
Puissance dissipée par pôle à In26,8 W
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-23
Raccordement
-
Type de connection/prisePlage de raccordement
Câble
-
Matériau du câbleCuivre
Dimensions
-
Profondeur150 mm
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : crans de réglage5, 6, 7, 8, 9, 10, 11, 12, 13, 15
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Mode d'emploi International 2025-01-21
PDF16,61 MB -

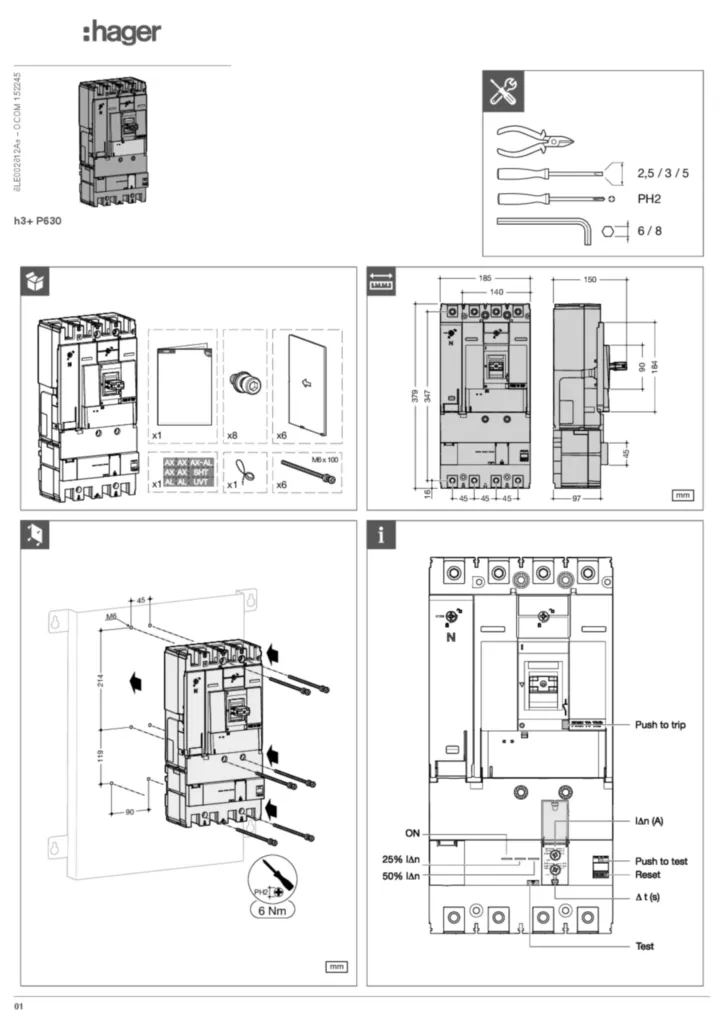

Guide d'installation
