Appareillage de tête

Disjoncteur Boitier Moulé + diff h3+ P250 ENERGY AB 4P4D In250A Icu25kA à plage HHT251NB

Name: HHT251NB
Brand: Hager
SKU: HHT251NB20
Price: 5090.58 EUR

Le HHT251NB est un disjoncteur boitier moulé h3+ P250 4 pôles 4 déclencheurs d'intensité nominale In de 250A de Hager. Doté d'un pouvoir de coupure ultime Icu de 25kA sous 400V, il est équipé d'un bloc différentiel réglable et d'une unité de déclenchement ENERGY AB avec afficheur et compteur d'énergie. Cette solution est idéale dans les applications de disjoncteur d'abonné des tableaux tertiaires en tarif jaune. Montage sur platine ou rail DIN avec accessoire. Version raccordement à plage.

EAN

3250613200725

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

5 090,58 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

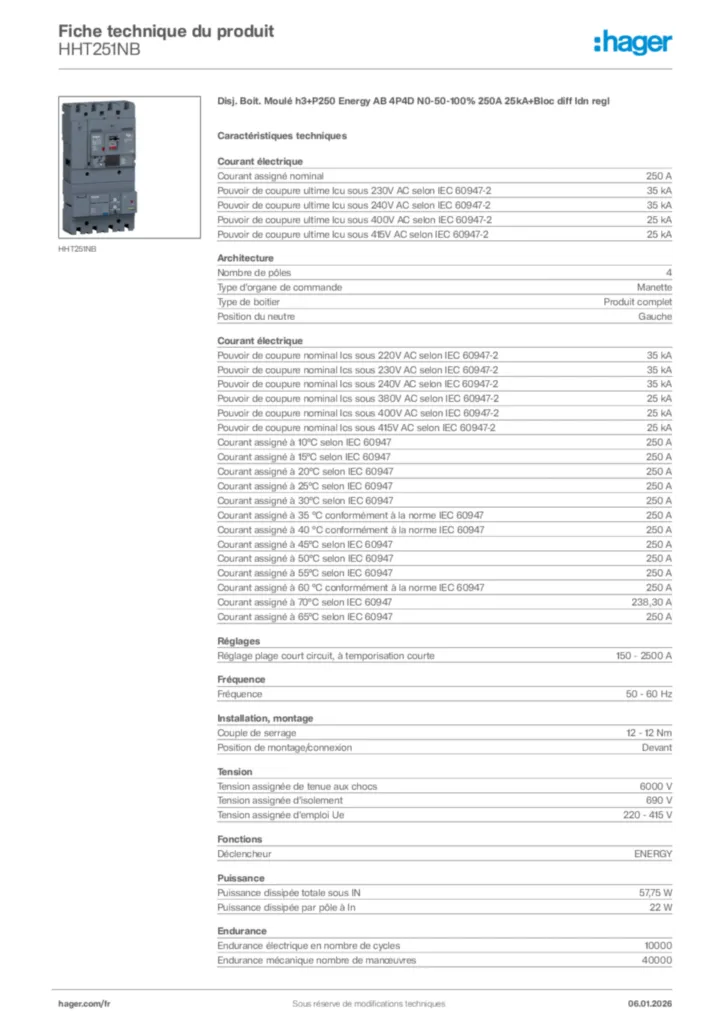

Fiche produit

Complétez votre système

Dispositif d'accès des câbles de données auxiliaires 9 produit(s) disponible(s)
Fonctions réseau auxiliaires 2 produit(s) disponible(s)
Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)
Alimentation DC 1 produit(s) disponible(s)
Fonctions de connexion 1 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

250 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

35 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

35 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

25 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

25 kA
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2

35 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

35 kA
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2

35 kA
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2

25 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

25 kA
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2

25 kA
Courant assigné à 10°C selon IEC 60947

250 A
Courant assigné à 15°C selon IEC 60947

250 A
Courant assigné à 20°C selon IEC 60947

250 A
Courant assigné à 25°C selon IEC 60947

250 A
Courant assigné à 30°C selon IEC 60947

250 A
Courant assigné à 35 °C conformément à la norme IEC 60947

250 A
Courant assigné à 40 °C conformément à la norme IEC 60947

250 A
Courant assigné à 45°C selon IEC 60947

250 A
Courant assigné à 50°C selon IEC 60947

250 A
Courant assigné à 55°C selon IEC 60947

250 A
Courant assigné à 60 °C conformément à la norme IEC 60947

250 A
Courant assigné à 70°C selon IEC 60947

238,30 A
Courant assigné à 65°C selon IEC 60947

250 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Réglage plage court circuit, à temporisation courte

150 - 2 500 A

Fréquence

50 - 60 Hz

Couple de serrage

12 - 12 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

6 000 V
Tension assignée d'isolement

690 V
Tension assignée d'emploi Ue

220 - 415 V

Déclencheur

ENERGY

Puissance dissipée totale sous IN

57,75 W
Puissance dissipée par pôle à In

22 W

Endurance électrique en nombre de cycles

10 000
Endurance mécanique nombre de manœuvres

40 000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

3

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²
Type de connexion / prise

Borne

Matériau du câble

Cuivre, Aluminium

Hauteur

165 mm
Largeur

140 mm
Profondeur

97 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Utilisable pour les tableaux de distribution

Oui

Sens d'alimentation

Bornes amonts ou avales

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : crans de réglage

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
