Appareillage de tête

Disjoncteur Boitier Moulé h3+ P250 ENERGY AB 4P4D In160A Icu25kA à plage HHT161NA

Name: HHT161NA
Brand: Hager
SKU: HHT161NA20
Price: 2517.68 EUR

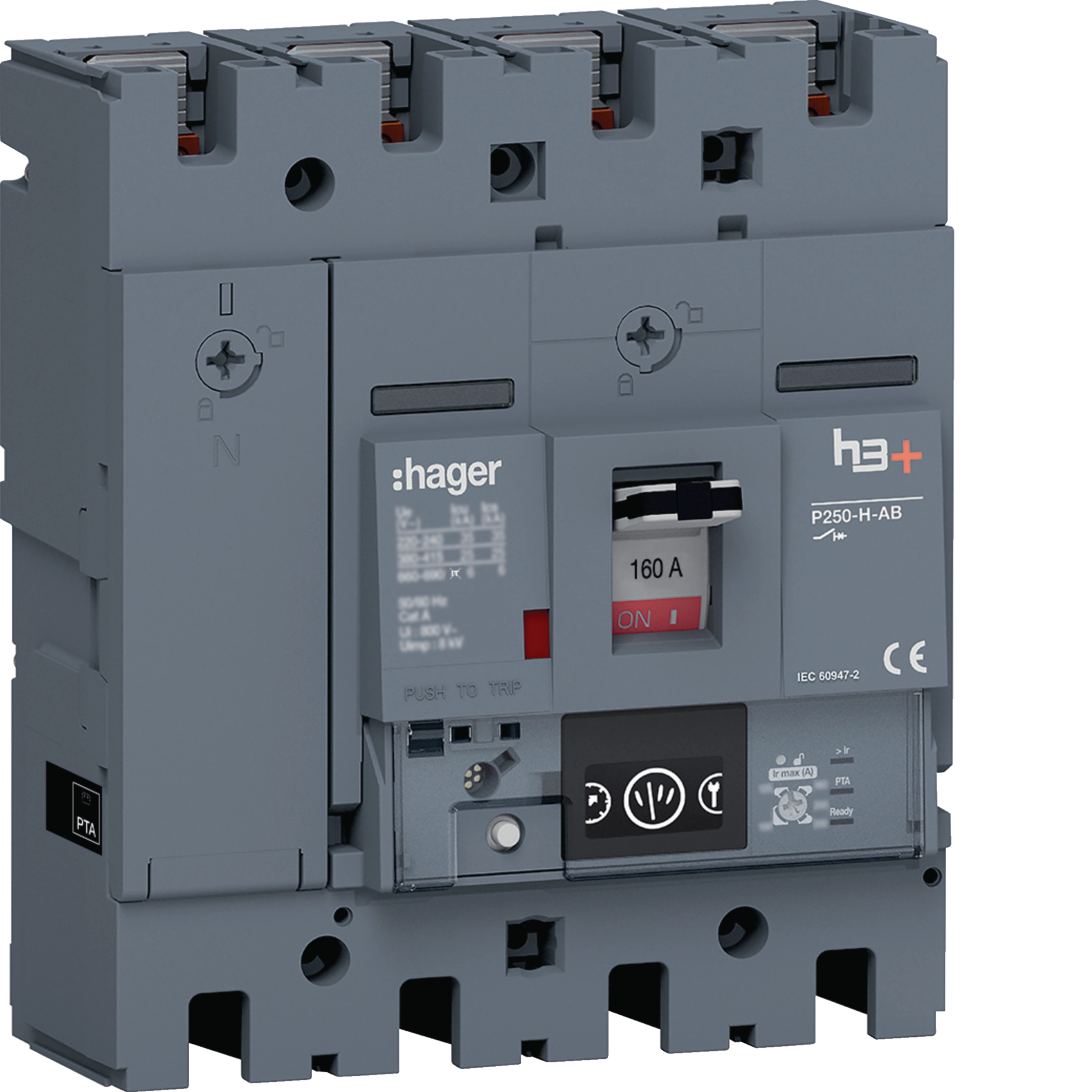

Le HHT161NA est un disjoncteur boitier moulé h3+ P250 4 pôles 4 déclencheurs d'intensité nominale In de 160A de Hager. Doté d'un pouvoir de coupure ultime Icu de 25kA sous 400V, il est équipé d'une unité de déclenchement ENERGY AB avec afficheur et compteur d'énergie. Cette solution est idéale dans les applications de disjoncteur d'abonné des tableaux tertiaires en tarif jaune. Montage sur platine ou rail DIN avec accessoire. Version raccordement à plage.

EAN

3250613200688

Conditionnement

1 Pièce

Prix

2 517,68 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Complétez votre système

Accessoires optionnels

Blocs complémentaires pour disjoncteurs principaux type A 2 produit(s) disponible(s)
Dispositif d'accès des câbles de données auxiliaires 9 produit(s) disponible(s)
Fonctions réseau auxiliaires 2 produit(s) disponible(s)
Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)
Alimentation DC 1 produit(s) disponible(s)
Voir plus 5 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

25 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

35 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

25 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2

6 kA
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2

35 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

35 kA
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2

35 kA
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2

25 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

25 kA
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2

25 kA
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-2

6 kA
Courant assigné à 10°C selon IEC 60947

160 A
Courant assigné à 15°C selon IEC 60947

160 A
Courant assigné à 20°C selon IEC 60947

160 A
Courant assigné à 25°C selon IEC 60947

160 A
Courant assigné à 30°C selon IEC 60947

160 A
Courant assigné à 35 °C conformément à la norme IEC 60947

160 A
Courant assigné à 40 °C conformément à la norme IEC 60947

160 A
Courant assigné à 45°C selon IEC 60947

160 A
Courant assigné à 50°C selon IEC 60947

160 A
Courant assigné à 55°C selon IEC 60947

160 A
Courant assigné à 60 °C conformément à la norme IEC 60947

160 A
Courant assigné à 65°C selon IEC 60947

160 A
Courant assigné à 70°C selon IEC 60947

150 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V

Puissance dissipée totale sous IN

18,42 W

Endurance électrique en nombre de cycles

10 000
Endurance mécanique nombre de manœuvres

40 000

Couple de serrage

12 - 12 Nm

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²

Cadenassable

Oui

Matériau du câble

Cuivre, Aluminium

Compatible avec bloc différentiel

Oui
Compatible avec montage Rail DIN

Non
Convient au tableau de distribution

Oui

Hauteur

165 mm
Largeur

140 mm
Profondeur

97 mm

Règlage plage court circuit, à temporisation courte

94,5 - 1 600,0 A

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : crans de réglage

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
