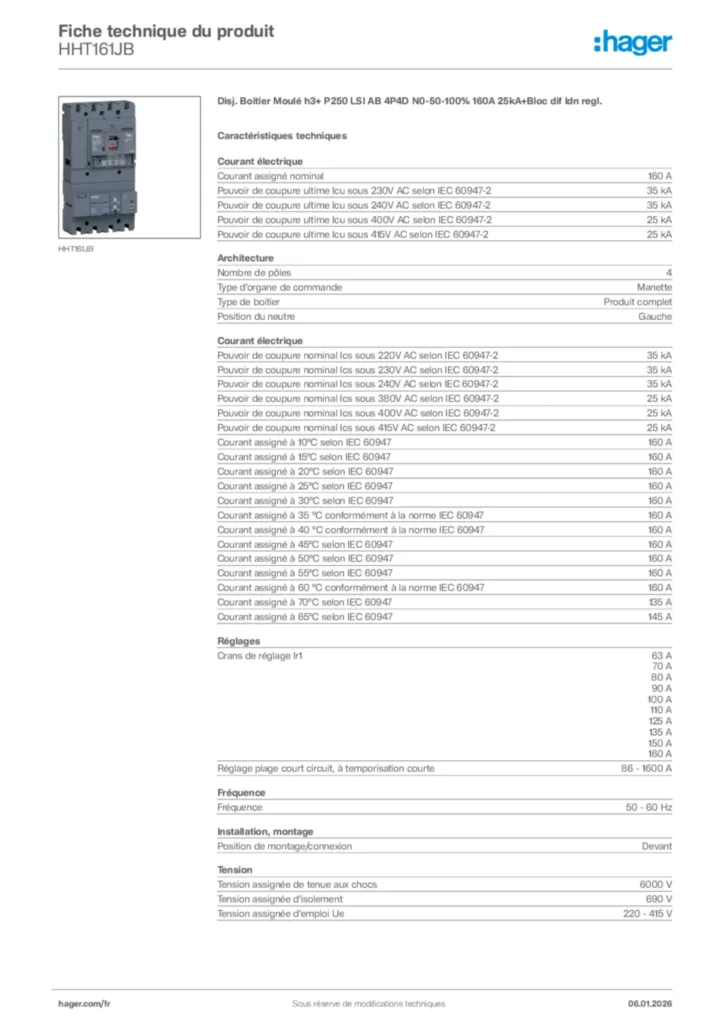

Disjoncteur Boitier Moulé + diff h3+ P250 LSI AB 4P4D In160A Icu25kA à plage HHT161JB
Le HHT161JB est un disjoncteur boitier moulé h3+ P250 4 pôles 4 déclencheurs d'intensité nominale In de 160A de Hager. Doté d'un pouvoir de coupure ultime Icu de 25kA sous 400V, il est équipé d'un bloc différentiel réglable et d'une unité de déclenchement LSI AB. Cette solution est idéale dans les applications de disjoncteur d'abonné des tableaux tertiaires en tarif jaune. Montage sur platine ou rail DIN avec accessoire. Version raccordement à plage.
EAN
3250613200749
Conditionnement
1 Pièce
Prix
3 074,28 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s) -
Fonctions de connexion 1 produit(s) disponible(s) -
bobine à émission 1 produit(s) disponible(s)
Complétez votre système
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
22,88 € HT / Pièce* -
HTL010HCâble adaptateur h3+ MIP vers USB
556,30 € HT / Pièce*
-
HYT002H
Cage de raccordement P250 Cu/Al 4P 1x 10-150mm²
106,99 € HT / Pièce*
-
HYT257H
Déclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
65,17 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-235 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-235 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-225 kA
-
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-235 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-235 kA
-
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-235 kA
-
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-225 kA
-
Courant assigné à 10°C selon IEC 60947160 A
-
Courant assigné à 15°C selon IEC 60947160 A
-
Courant assigné à 20°C selon IEC 60947160 A
-
Courant assigné à 25°C selon IEC 60947160 A
-
Courant assigné à 30°C selon IEC 60947160 A
-
Courant assigné à 35 °C conformément à la norme IEC 60947160 A
-
Courant assigné à 40 °C conformément à la norme IEC 60947160 A
-
Courant assigné à 45°C selon IEC 60947160 A
-
Courant assigné à 50°C selon IEC 60947160 A
-
Courant assigné à 55°C selon IEC 60947160 A
-
Courant assigné à 60 °C conformément à la norme IEC 60947160 A
-
Courant assigné à 70°C selon IEC 60947135 A
-
Courant assigné à 65°C selon IEC 60947145 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreGauche
Réglages
-
Crans de réglage Ir163 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Règlage plage court circuit, à temporisation courte86 - 1 600 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs6 000 V
-
Tension assignée d'isolement690 V
-
Tension assignée d'emploi Ue220 - 415 V
Puissance
-
Puissance dissipée totale sous IN24 W
-
Puissance dissipée par pôle à In8,40 W
Endurance
-
Endurance électrique en nombre de cycles10 000
-
Endurance mécanique nombre de manœuvres40 000
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-23
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
-
Type de connection/prisePlage de raccordement
Câble
-
Matériau du câbleCuivre, Aluminium
Dimensions
-
Hauteur165 mm
-
Profondeur97 mm
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : crans de réglage3, 4, 5, 6, 7, 8, 9, 10, 11
