Disjoncteur Boitier Moulé h3+ P160 LSnI 3P3D 160A 70kA CTC HES160GC

EAN

3250613145651

Conditionnement

1 Pièce

Prix

1 796,26 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

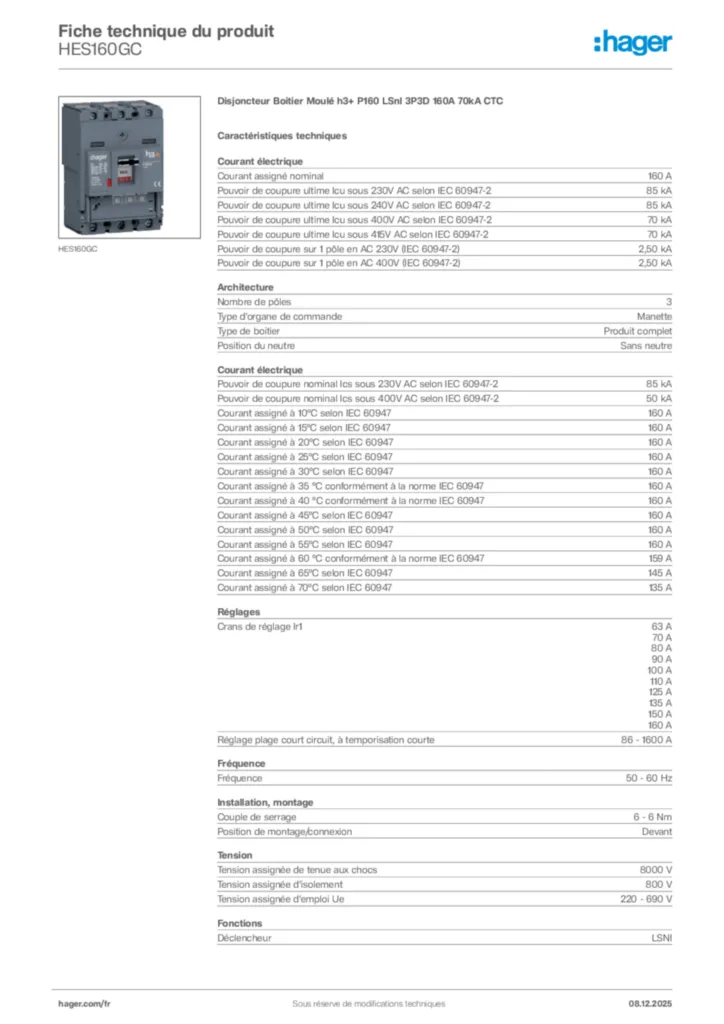

Fiche produit

Complétez votre système

Accessoires optionnels

Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
Bloc de contact auxiliaire 5 produit(s) disponible(s)
Interverouillage 5 produit(s) disponible(s)
Voir plus 22 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC 60947-2

70 kA
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)

2,50 kA
Pouvoir de coupure sur 1-pôle en IAC 400 V (NF EN 60947-2)

2,50 kA
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-2

85 kA
Pouvoir de coupure de service Ics sous 400 V AC selon IEC 60947-2

50 kA
Courant assigné à 10°C selon IEC 60947

160 A
Courant assigné à 15°C selon IEC 60947

160 A
Courant assigné à 20°C selon IEC 60947

160 A
Courant assigné à 25°C selon IEC 60947

160 A
Courant assigné à 30°C selon IEC 60947

160 A
Courant assigné à 35°C selon IEC 60947

160 A
Courant assigné à 40°C selon IEC 60947

160 A
Courant assigné à 45°C selon IEC 60947

160 A
Courant assigné à 50°C selon IEC 60947

160 A
Courant assigné à 55°C selon IEC 60947

160 A
Courant assigné à 60°C selon IEC 60947

159 A
Courant assigné à 65°C selon IEC 60947

145 A

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Sans neutre

Crans de réglage Ir1

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Règlage plage court circuit, à temporisation courte

86 - 1 600 A

Fréquence

50 - 60 Hz

Couple de serrage

6 - 6 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSNI

Puissance dissipée totale sous IN

27 W
Puissance dissipée par pôle à In

9 W

Endurance électrique en nombre de cycles

10 000
Endurance mécanique nombre de manœuvres

40 000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Indice de protection IP

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

6 - 70 mm²
Section de raccordement en câble rigide

6 - 95 mm²

Matériau du câble

Cuivre

Hauteur

130 mm
Largeur

90 mm
Profondeur

97 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Non
Convient au tableau de distribution

Oui

Sens d'alimentation

Bornes amonts ou avales

Protection long retard (ltd) : temporisation (tr)

5 s
Protection court retard (std) : courant (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protection court retard (std) : temporisation (tsd)

100 ms
Protection instantanée (Ii) : crans de réglage

11

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
