Disjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 100A 70kA CTC HES100DC
EAN
3250613177102
Conditionnement
1 Pièce
Prix
1 068,39 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 5 produit(s) disponible(s) -
Interverouillage 5 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Voir plus 21 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
212,04 € HT / Pièce* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
202,31 € HT / Pièce* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
215,33 € HT / Pièce* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
215,35 € HT / Pièce* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
215,34 € HT / Pièce*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
258,17 € HT / Pièce* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
258,18 € HT / Pièce* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
783,02 € HT / Pièce* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
783,02 € HT / Pièce* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
734,14 € HT / Pièce* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
734,10 € HT / Pièce*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
97,27 € HT / Pièce* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
181,81 € HT / Pièce* -
HXA025HContact auxiliaire bas niveau 1NO +1NC 125VAC (x160-P160-x250-P250-x630-P630)
116,69 € HT / Pièce* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
218,14 € HT / Pièce* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
104,64 € HT / Pièce*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
34,41 € HT / Pièce* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
84,28 € HT / Pièce* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
106,52 € HT / Pièce* -
HXS066HCapot d'interverrouillage mécanique P160
116,64 € HT / Pièce* -
HXS165HKit d'interverrouillage direct P160 3P
216,39 € HT / Pièce*
-
HXS030H
Commande rotative directe pour P160
154,59 € HT / Pièce*
-
HXS031HCommande rotative débrochable P160
259,90 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
26,86 € HT / Pièce* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
72,37 € HT / Pièce* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
80,51 € HT / Pièce*
-
HYS001HCage de raccordement P160 Cu/Al 3P 1x 10-95mm²
78,77 € HT / Pièce* -
HYS005HCage de raccordement P160 Cu/Al 3P 1x35-120mm²
52,02 € HT / Pièce* -
HYS014HEpanouisseur pour P160 3P version cage
60,44 € HT / Pièce* -
HYS131HConnexions arrière pour P160 3P (63-160A)
89,96 € HT / Pièce* -
HYS328HConnexion pour base déconnectable P160 1P
45,01 € HT / Pièce*
-
HYS019HSéparateur de phase pour P160 3-4Pôles
35,18 € HT / Pièce*
-
HYS033HAdaptateur Rail Din P160 3P/4P
112,41 € HT / Pièce*
-
HYS200HBase pour boitier moulé déconnectable P160 3P
257,12 € HT / Pièce* -
HYS300HAdaptateur déconnectable pour boitier moulé P160 3P (63-160A)
179,85 € HT / Pièce*
-
HYS256HDéclencheur de sécu base déco P160-P250
28,15 € HT / Pièce* -
HYS257HDéclencheur de sécurité h3+ P160 for QuadroSX/Unimes H Combiway
57,23 € HT / Pièce*
-
HYS021HCapot cache-bornes pour rallonge de plage P160 3P
78,72 € HT / Pièce* -
HYS023HCapot cache-bornes pour épanouisseur P160 3P
78,72 € HT / Pièce* -
HYS025HCapot cache-bornes pour connection arrière + déconnectable P160 3P
75,90 € HT / Pièce* -
HYS050HIsolation arrière pour Capot cache-bornes rallonge de plage P160 3P
39,39 € HT / Pièce* -
HYS052HIsolation arrière pour Capot cache-bornes épanouisseur P160 3P
39,39 € HT / Pièce* -
HYS321HCapot cache-bornes pour base déconnectable P160 3P
75,90 € HT / Pièce*

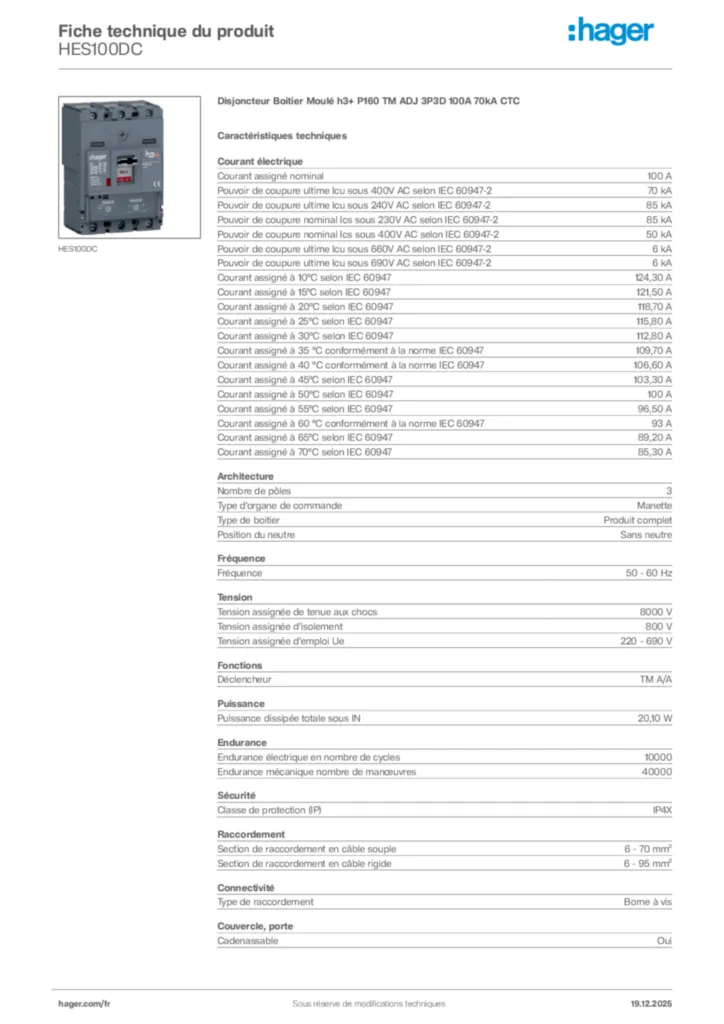

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal100 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC 60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC 60947-285 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC 60947-250 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN20,10 W
Endurance
-
Endurance électrique en nombre de cycles10 000
-
Endurance mécanique nombre de manœuvres40 000
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple6 - 70 mm²
-
Section de raccordement en câble rigide6 - 95 mm²
Connectivité
-
Type de connection/priseBorne à vis
Couvercle, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Convient au tableau de distributionOui
Dimensions
-
Hauteur130 mm
-
Largeur90 mm
-
Profondeur97 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage6 - 6 Nm
Principaux attributs électriques
-
Couple de serrage nominal borne basse6 - 6 Nm
-
Couple de serrage nominal borne haute6 - 6 Nm
Protection électrique
-
Protection instantanée (Ii) : crans de réglage6, 8, 10, 12
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Notice d'installation pour Disjoncteur boitier moulé h3+ P160 (Date: 2020-03)
Mode d'emploi International 2016-03-09
PDF4,40 MB
Notice d'installation pour Disjoncteur boitier moulé h3+ P160 (Date: 2023-03)
Mode d'emploi International 2023-03-08
PDF7,44 MB -
Brochures techniques & CCTP
Appareillage de tête H3 - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-05-16
PDF964,44 kB
Appareillage de tête H3_H3plus - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX1,95 MB
Catalogue technique - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF41,57 MB -
Brochure
Brochure - Protection
Disjoncteurs/interrupteurs boîtier moulé H3+
PDF6,39 MB
Guide de choix - Distribution d'énergie
Installation puissance surveillée
PDF10,28 MB -
Fichiers STEP
Fichiers STEP International 2023-11-24
STP886,39 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Technical catalogue Moulded Case Circuit breakers up to 630A
Guide International 2023-11-16
PDF48,70 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-02-01
PDF300,00 kB
