Disjoncteur boîtier moulé h1600 4P 70kA 1250A LSI HEF981H
EAN
3250613349950
Conditionnement
1 Pièce
Prix
14 354,54 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

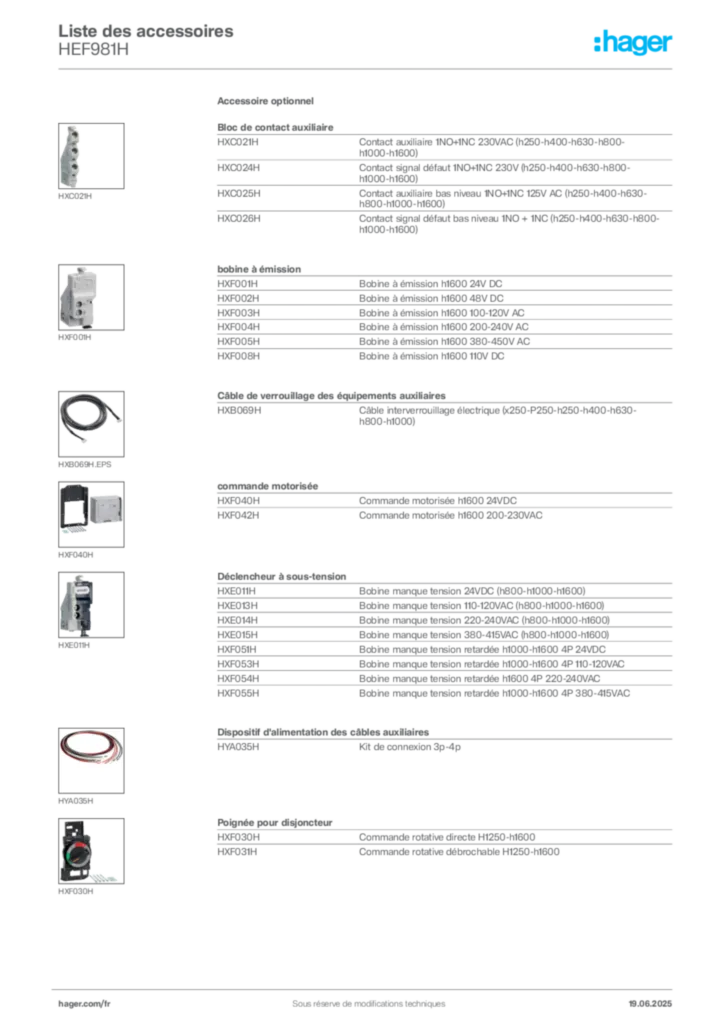

Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 1 produit(s) disponible(s)
-
Bloc de contact auxiliaire 4 produit(s) disponible(s)
-
Déclencheur à sous-tension 8 produit(s) disponible(s)
-
bobine à émission 6 produit(s) disponible(s)
-
Poignée pour disjoncteur 2 produit(s) disponible(s)
-
Voir plus 4 autre(s) produit(s) disponible(s)
Complétez votre système

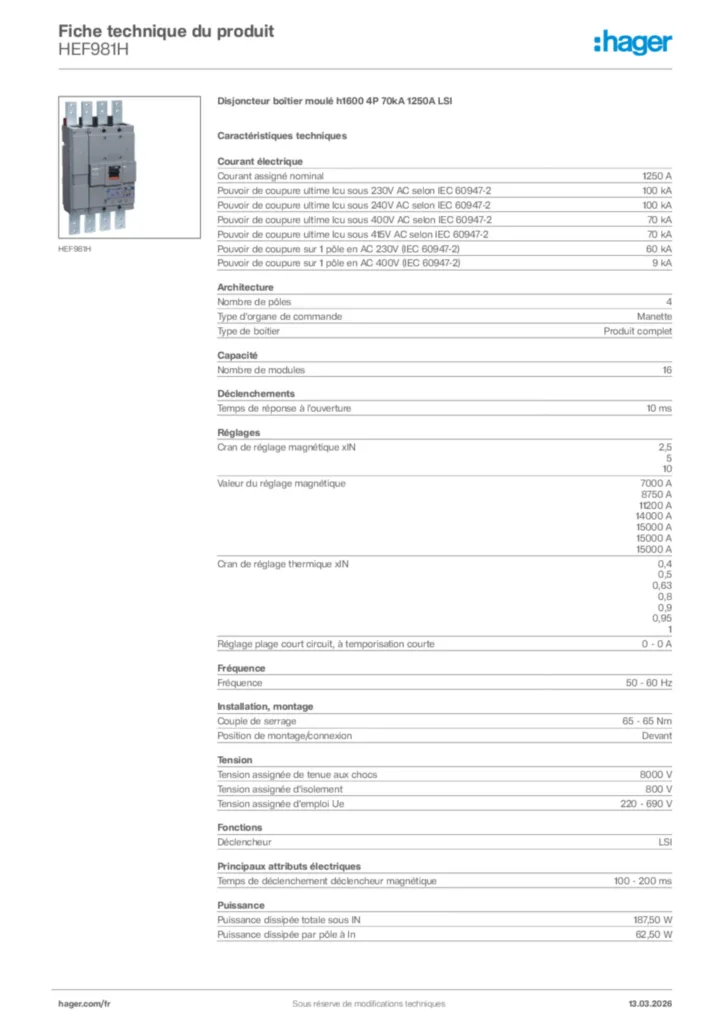

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1 250 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC 60947-2100 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-270 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC 60947-270 kA
-
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)60 kA
-
Pouvoir de coupure sur 1-pôle en IAC 400 V (NF EN 60947-2)9 kA
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Capacité
-
Nombre de modules16
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Règlage plage court circuit, à temporisation courte0 - 0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage65 - 65 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Puissance
-
Puissance dissipée totale sous IN187,50 W
-
Puissance dissipée par pôle à In62,50 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple3x 240 mm²
-
Section de raccordement en câble rigide3x 240 mm²
-
Type de connection/prisePlage de raccordement
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
