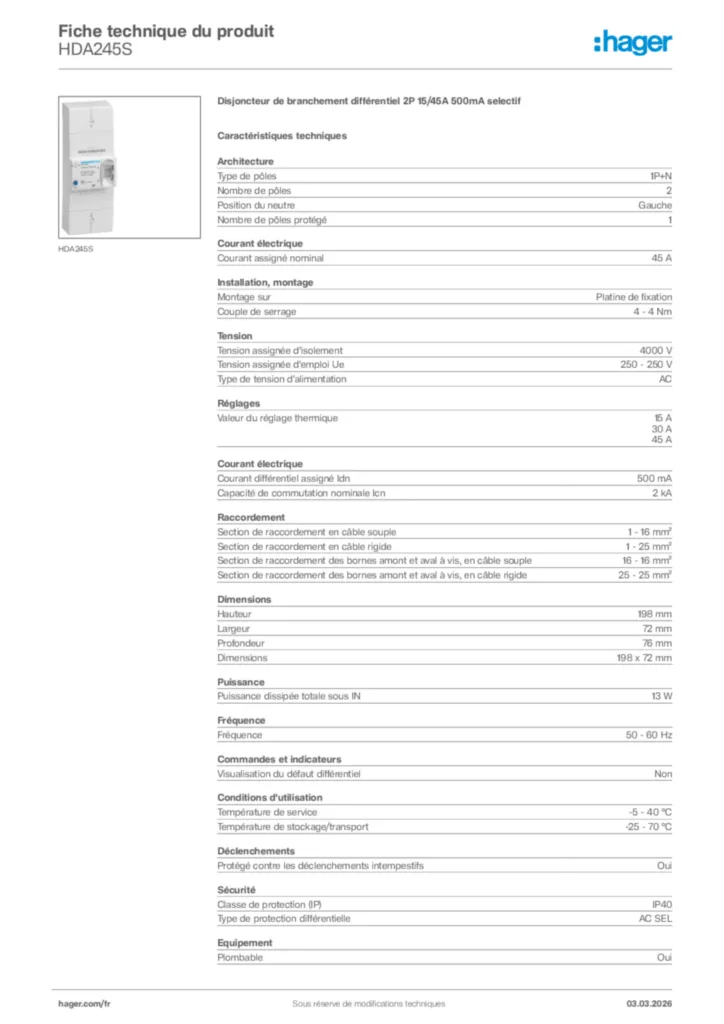

Disjoncteur de branchement différentiel 2P 15/45A 500mA selectif HDA245S
EAN
3250613416508
Conditionnement
1 Pièce
192,92 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
Nombre de pôles2
-
Position du neutreGauche
-
Nombre de pole protégé1
Installation, montage
-
MontagePlatine de fixation
-
Couple de serrage4 - 4 Nm
Tension
-
Tension assignée d'isolement4 000 V
-
Tension assignée d'emploi Ue250 - 250 V
-
Type de tension d'alimentationAC
Courant électrique
-
Courant assigné nominal45 A
-
Courant différentiel assigné500 mA
Raccordement
-
Section de raccordement en câble souple1 - 16 mm²
-
Section de raccordement en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple16 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide25 - 25 mm²
Dimensions
-
Hauteur198 mm
-
Largeur72 mm
-
Profondeur76 mm
Puissance
-
Puissance dissipée totale sous IN13 W
Fréquence
-
Fréquence50 - 60 Hz
Commandes et indicateurs
-
Visualisation du défaut différentielNon
Conditions d'utilisation
-
Température de service-5 - 40 °C
-
Température de stockage/transport-25 - 70 °C
Déclenchements
-
Protégé contre les déclenchements intempestifsOui
Sécurité
-
Indice de protection IPIP40
-
Type de protection différentielleAC SEL
Equipement
-
PlombableOui
