Appareillage de tête

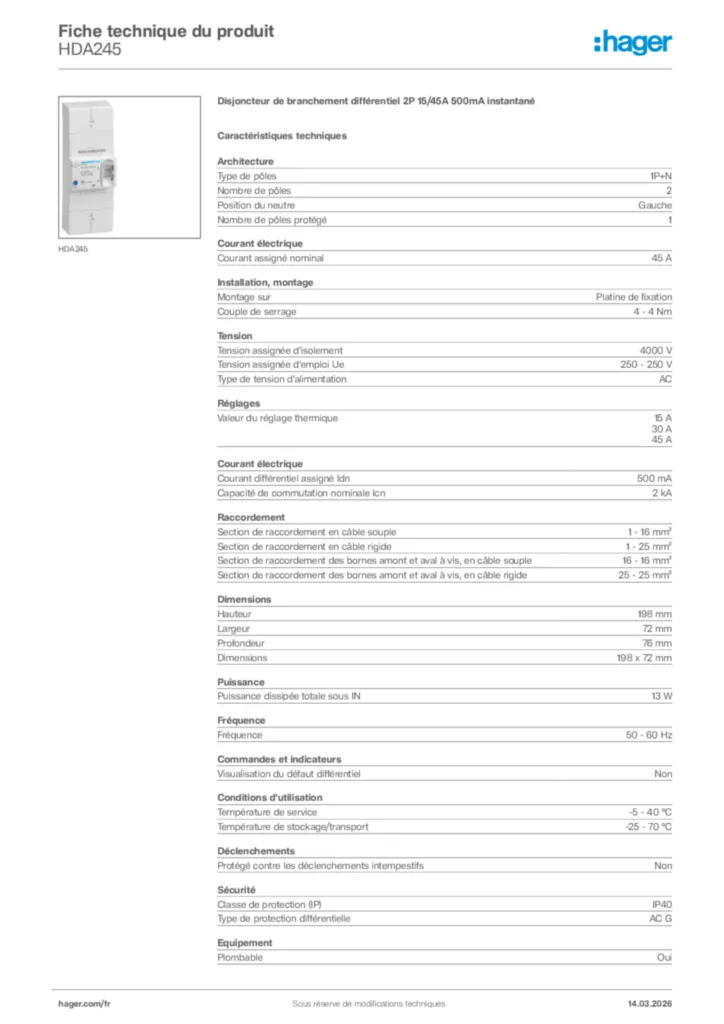

Disjoncteur de branchement différentiel 2P 15/45A 500mA instantané HDA245

EAN

3250613416492

Conditionnement

1 Pièce

189,26 €

HT/ Pièce *

Caractéristiques techniques
Documents
Plus de produits

Caractéristiques techniques

Type de pôles

1P+N
Nombre de pôles

2
Position du neutre

Gauche
Nombre de pole protégé

1

Montage

Platine de fixation
Couple de serrage

4 - 4 Nm

Tension assignée d'isolement

4 000 V
Tension assignée d'emploi Ue

250 - 250 V
Type de tension d'alimentation

AC

Courant assigné nominal

45 A
Courant différentiel assigné

500 mA

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

16 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

25 - 25 mm²

Hauteur

198 mm
Largeur

72 mm
Profondeur

76 mm

Puissance dissipée totale sous IN

13 W

Fréquence

50 - 60 Hz

Visualisation du défaut différentiel

Non

Température de service

-5 - 40 °C
Température de stockage/transport

-25 - 70 °C

Protégé contre les déclenchements intempestifs

Non

Indice de protection IP

IP40
Type de protection différentielle

AC G

Plombable

Oui
