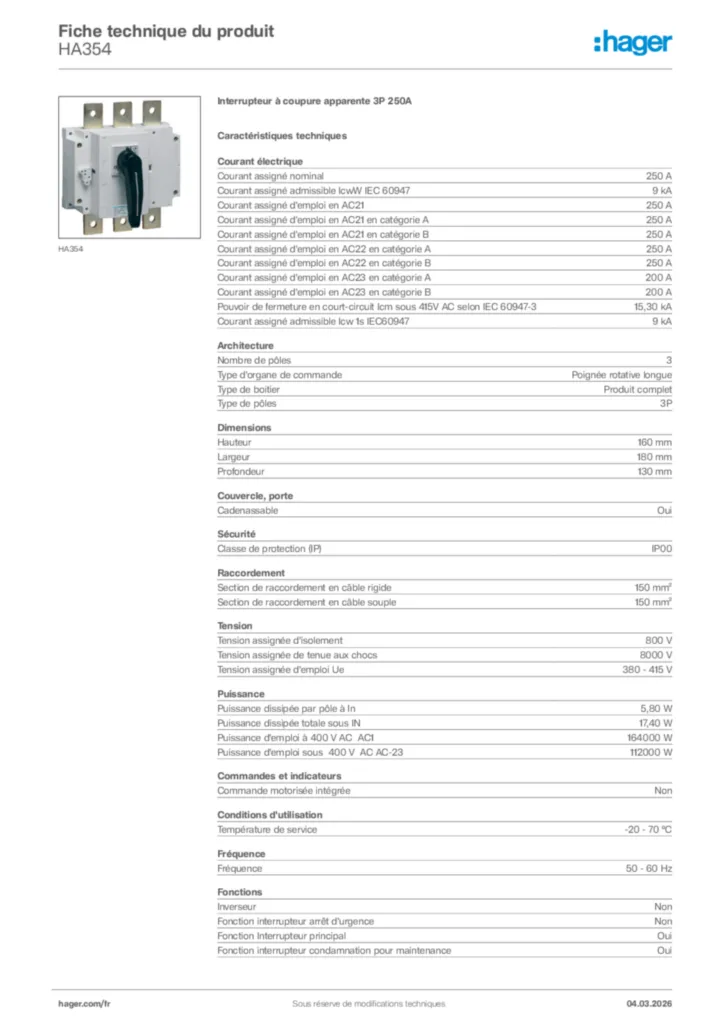

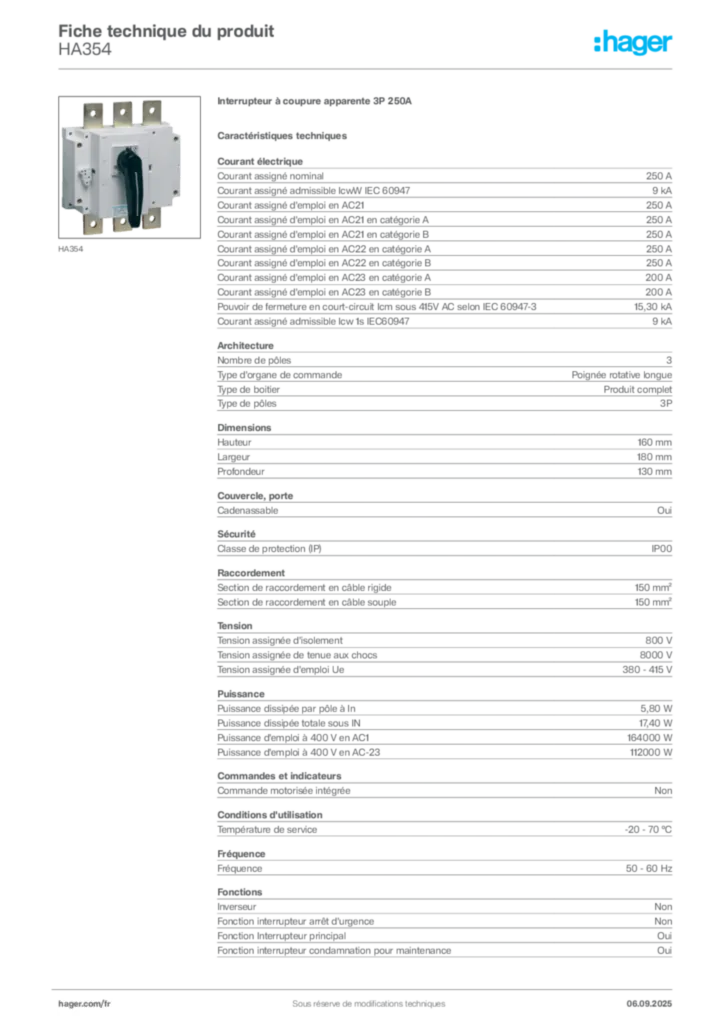

Architecture | |
---|---|
Type de commande | poignée rotative longue |
Type de boitier | Produit complet |
Nombre de pôles | 3 P |
Type de pôles | 3 P |
Principales caractéristiques électriques | |
Tension assignée d'emploi Ue | 380 / 415 V |
Tension | |
Tension assignée d'isolement | 800 V |
Tension assignée de tenue aux chocs | 8000 V |
Intensité du courant | |
Courant assigné d'emploi en AC21 en catégorie A | 250 A |
Courant assigné d'emploi en AC23 en catégorie A | 200 A |
Courant assigné d'emploi en AC21 en catégorie B | 250 A |
Courant assigné d'emploi en AC22 en catégorie A | 250 A |
Courant assigné d'emploi en AC22 en catégorie B | 250 A |
Courant assigné d'emploi en AC23 en catégorie B | 200 A |
Courant de coupure crête | 4.3 kA |
Courant court-circuit avec fusible gI-gG | 50 kA |
Courant assigné admissible courte durée Icw | 9 kA |
Courant assigné admissible sous 1 seconde | 9 kA |
Dimensions | |
Profondeur produit installé | 130 mm |
Hauteur produit installé | 160 mm |
Longueur | 130 mm |
Largeur produit installé | 180 mm |
Puissance | |
Puissance utile sous 440/500V 50Hz | 90 kW |
Puissance d'emploi à 400V en AC1 | 164 kW |
Puissance dissipée totale sous IN | 17.4 W |
Puissance dissipée par pôle à In | 5.8 W |
Porte, couvercle | |
Cadenassable | Oui |
Installation, montage | |
Type de fixation | sur platine de montage |
Connexion | |
Section de raccordement en câble souple | 120mm² |
Section de raccordement en câble rigide | 150 mm² |
Type de connexion | plage de raccordement |
Equipement | |
Largeur pour raccordement par cosses | 185 mm² |
Standards | |
Texte norme | IEC 60947-3 |
Directive européenne WEEE | concerné |
Sécurité | |
Indice de protection IP | IP00 |
1156 ko | Download |
