Coffret de distribution vegaD encastrée, 7 rangées 168 modules 1287x600x150mm FU72DN
Le Coffret de distribution vegaD à compléter, avec ses 7 rangées et 168 modules, est idéal pour les installations résidentielles ou tertiaires. Pour des installations en encastré, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste IK07 et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250612710768
Conditionnement
1 Pièce
Outils de conception
Prix
1 815,42 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Plaque / cache / barrette d'inscription 1 produit(s) disponible(s) -
Plastron pour coffret de distribution 3 produit(s) disponible(s) -
Connecteur modulaire 1 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 4 produit(s) disponible(s) -
Porte/panneau de commande 2 produit(s) disponible(s) -
Accessoires courants 1 produit(s) disponible(s)
Complétez votre système
-
FD00A1
Jeu de 10 bandes de marquage NewVegaD 24 modules de largeur
18,10 € HT / Pièce*
-
FD00C3
Plastron, NewVegaD, 300x500mm, avec découpe pour 1 rangée modulaire (24 mod.)
48,87 € HT / Pièce* -
FD00C2Plastron, NewVegaD, 300x500mm, plein
48,87 € HT / Pièce* -
FD00C5Plastron, NewVegaD, 150x500mm, plein
32,62 € HT / Pièce*
-
TN008S
Connecteur RJ45 cat.6a+ support modulaire pour grade 3TV
49,87 € HT / Pièce*
-
FD00P3
Plaque passe câbles, NewVegaD, avec prédécoupes rondes
27,46 € HT / Pièce* -
FD00P2Plaque passe câbles, NewVegaD, avec prédécoupes avec 2 brides, IP41
27,46 € HT / Pièce* -
FD00P1Plaque passe câbles, NewVegaD, avec prédécoupes rectangulaires
27,46 € HT / Pièce* -
VZ741Plaque passe fils IP41 pour coffrets NewVegaD et Univers FW
158,86 € HT / Pièce*
-
FD72TN
Porte transparente, NewVegaD, 1150x500mm, pour coffret 7-rangées
535,80 € HT / Pièce* -
FD72PNPorte pleine, NewVegaD, 1150x500mm pour coffret 7-rangées
282,11 € HT / Pièce*
-
FD00B2
Jeu de 10 bracelets guide-fils pour coffrets VegaD montage encastré
79,52 € HT / Pièce*
-
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
69,59 € HT / Pièce*
-
FD00F3Support de fixation de cables 24 modules de largeur pour coffret NewVegaD
23,55 € HT / Pièce*
-
JP002Obturateurs en bande 24 modules Vega D-Univers
15,41 € HT / Pièce*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surEncastré
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails7
-
Nombre de rangées7
-
Nombre de travée de large2
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreNon
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules168
Dimensions
-
Hauteur1 287 mm
-
Largeur600 mm
-
Profondeur150 mm
-
Largeur de montage550 mm
-
Profondeur de montage110 mm
-
Largeur en modules24
Couvercle, porte
-
Couvercle/porte transparent(e)Non
Matière
-
MatériauMétal, Plastique
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK07
-
Classe de protection (IP)IP30
-
Type de verrouillageSans serrure
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

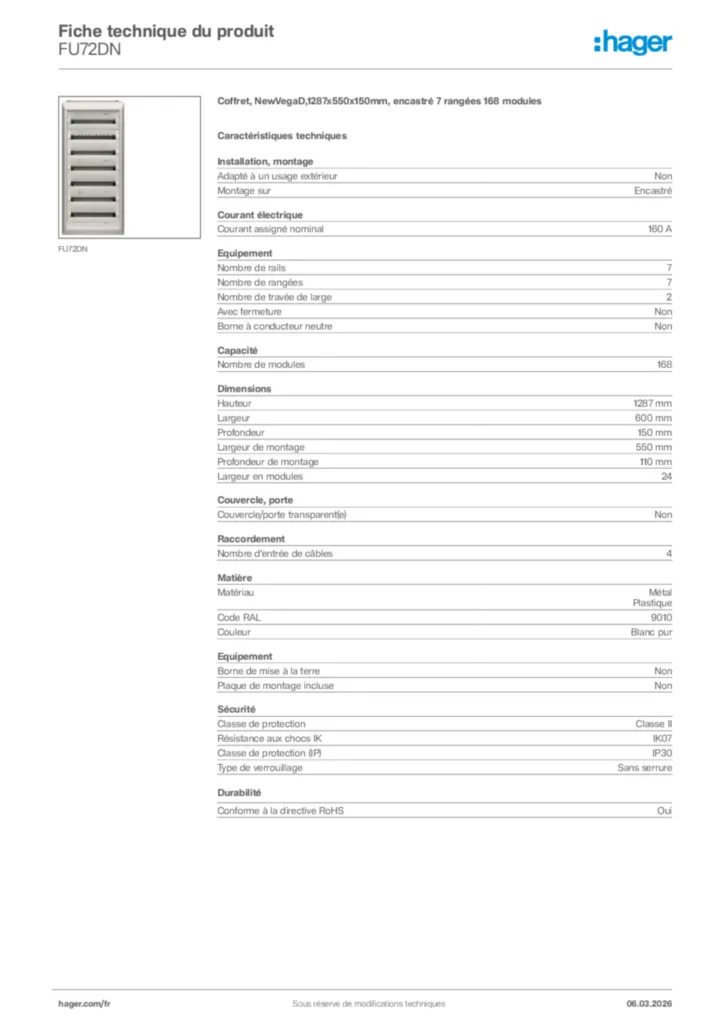

Hager Fiche technique du produit FU72DN
