Coffret de distribution vegaD encastrée, 5 rangées 120 modules 987x600x150mm FU52DN
Le Coffret de distribution vegaD à compléter, avec ses 5 rangées et 120 modules, est idéal pour les installations résidentielles ou tertiaires. Pour des installations en encastré, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste IK07 et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250612710744
Conditionnement
1 Pièce
Outils de conception
Prix
1 299,98 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Module de distribution pour bornes 2 produit(s) disponible(s) -
Entrée de câble pour coffret et armoire 4 produit(s) disponible(s) -
Plastron pour coffret de distribution 3 produit(s) disponible(s) -
Connecteur modulaire 1 produit(s) disponible(s) -
Porte/panneau de commande 2 produit(s) disponible(s) -
Voir plus 5 autre(s) produit(s) disponible(s)
Complétez votre système
-
FD00P1
Plaque passe câbles, NewVegaD, avec prédécoupes rectangulaires
27,05 € HT / Pièce* -
FD00P2Plaque passe câbles, NewVegaD, avec prédécoupes avec 2 brides, IP41
27,05 € HT / Pièce* -
FD00P3Plaque passe câbles, NewVegaD, avec prédécoupes rondes
27,05 € HT / Pièce* -
VZ741Plaque passe fils IP41 pour coffrets NewVegaD et Univers FW
156,51 € HT / Pièce*
-
FD00C2
Plastron, NewVegaD, 300x500mm, plein
48,14 € HT / Pièce* -
FD00C3Plastron, NewVegaD, 300x500mm, avec découpe pour 1 rangée modulaire (24 mod.)
48,14 € HT / Pièce* -
FD00C5Plastron, NewVegaD, 150x500mm, plein
32,13 € HT / Pièce*
-
TN008S
Connecteur RJ45 cat.6a+ support modulaire pour grade 3TV
49,13 € HT / Pièce*
-
FD52PN
Porte pleine, NewVegaD, 850x500mm, pour coffret 5-rangées
219,00 € HT / Pièce* -
FD52TNPorte transparente, NewVegaD, 850x500mm, pour coffret 5-rangées
410,93 € HT / Pièce*
-
FD00A1Jeu de 10 bandes de marquage NewVegaD 24 modules de largeur
17,83 € HT / Pièce*
-
FD00F3Support de fixation de cables 24 modules de largeur pour coffret NewVegaD
23,20 € HT / Pièce*
-
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
68,56 € HT / Pièce*
-
JP002Obturateurs en bande 24 modules Vega D-Univers
15,18 € HT / Pièce*
-
FD00B2Jeu de 10 bracelets guide-fils pour coffrets VegaD montage encastré
78,34 € HT / Pièce*

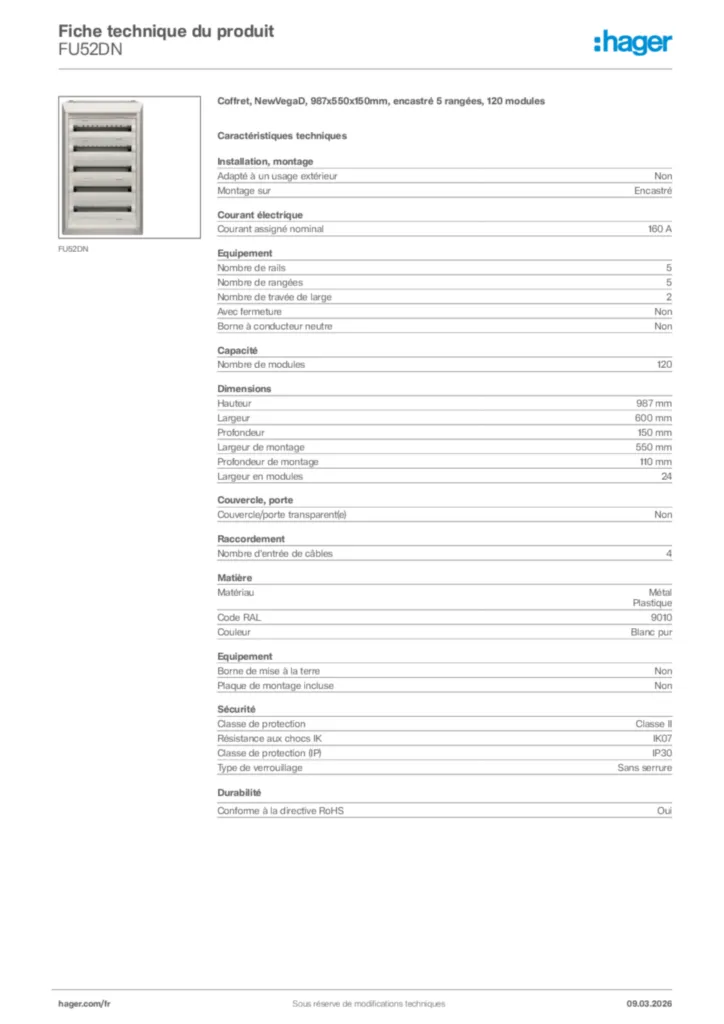

Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles4
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEncastré
Courant électrique
-
Courant assigné nominal160 A
Equipement
-
Nombre de rails5
-
Nombre de rangées5
-
Nombre de travée de large2
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreNon
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules120
Dimensions
-
Hauteur987 mm
-
Largeur600 mm
-
Profondeur150 mm
-
Largeur de montage550 mm
-
Profondeur de montage110 mm
-
Largeur en unités de division24
Couvercle, porte
-
Couvercle/porte transparent(e)Non
Matière
-
MatièreMétal, Plastique
-
Code RAL9010
-
CouleurBlanc pur
Sécurité
-
Classe de protectionClasse II
-
Code de protection IK contre les chocs mécaniquesIK07
-
Classe de protection (IP)IP30
-
Type de verrouillageSans serrure
Données environnementales
