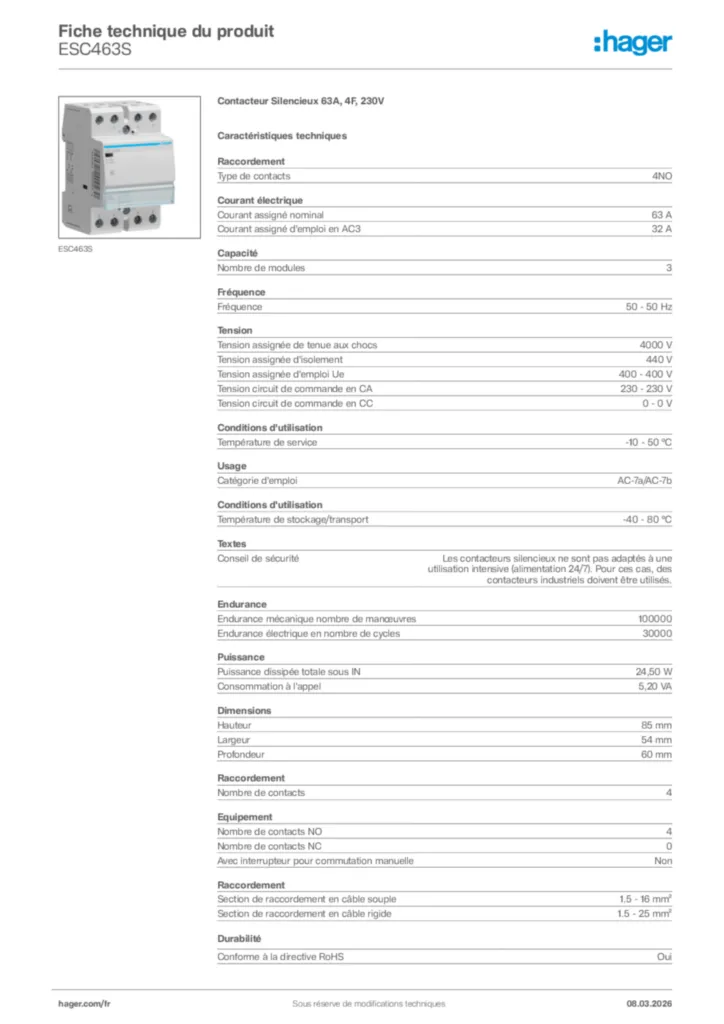

ESC463S

Contacteur Silencieux 63A, 4F, 230V
EAN
3250612400430
Quantité du produit
4
Prix*
272,75 € HT/pièce*
Architecture
Type de commandeNA
Nombre de pôles4 P
Principales caractéristiques électriques
Tension assignée d'emploi Ue400 V
Fréquence assignée50;60 Hz
Tension
Tension assignée d'isolement440 V
Tension circuit de commande en CA230 V
Tension assignée de tenue aux chocs4 kV
Intensité du courant
Courant assigné d'emploi en AC7 catégorie A63 A
Courant assigné d'emploi en AC7 catégorie B32 A
Courant thermique en air libre63 A
Dimensions
Profondeur produit installé60 mm
Hauteur produit installé85 mm
Largeur produit installé54 mm
Puissance
Consommation à l'appel4.5 W
Consommation de maintien4.5 W
Puissance d'emploi à 230V en AC7 en catégorie A11.6 kW
Puissance d'emploi à 230V en AC7 en catégorie B3.3 kW
Puissance d'emploi à 400V en AC7 en catégorie A35 kW
Puissance d'emploi à 400V en AC7 en catégorie B10 kW
Puissance dissipée totale sous IN24.5 W
Puissance dissipée par contact5 W
Puissance dissipée par la commande4.5 W
Déclenchement
Temps de réponse à l'ouverture20 ms
Temps de reponse à la fermeture25 ms
Résistance
Valeur ohmique nominale de la bobine9200 Ω
Endurance
Endurance électrique en nombre de cycles30000
Endurance mécanique nombre de manoeuvres1000000
Gestion des ampoules fluorescentes
charge max. de lampe fluorescente3000 VA
Puissance Max. avec tubes fluo compensés parallèle2100 VA
Lampes fluorescentes compensées duo4700 VA
Gestion des ampoules incandescentes
P max. avec lampes à incandescence6500 W
Installation, montage
Couple de serrageBobine: 2,5Nm ; Puissance: 3,5Nm
Connexion
Section de raccordement en câble souple4 ; 16mm²
Section de raccordement en câble rigide4 ; 25mm²
Section de raccordement en câble rigide pour la commande1/10 mm²
Section de raccordement en câble souple pour la commande1/6 mm²
Type de connexioncage à vis
Nombre de contacts4
Type de contact4F
Equipement
AccessoriableOui
Standards
Directive européenne WEEEconcerné
Sécurité
Indice de protection IP2
Classe de protectionclasse II
Conditions d'utilisation
Température de stockage-40/80 °C
