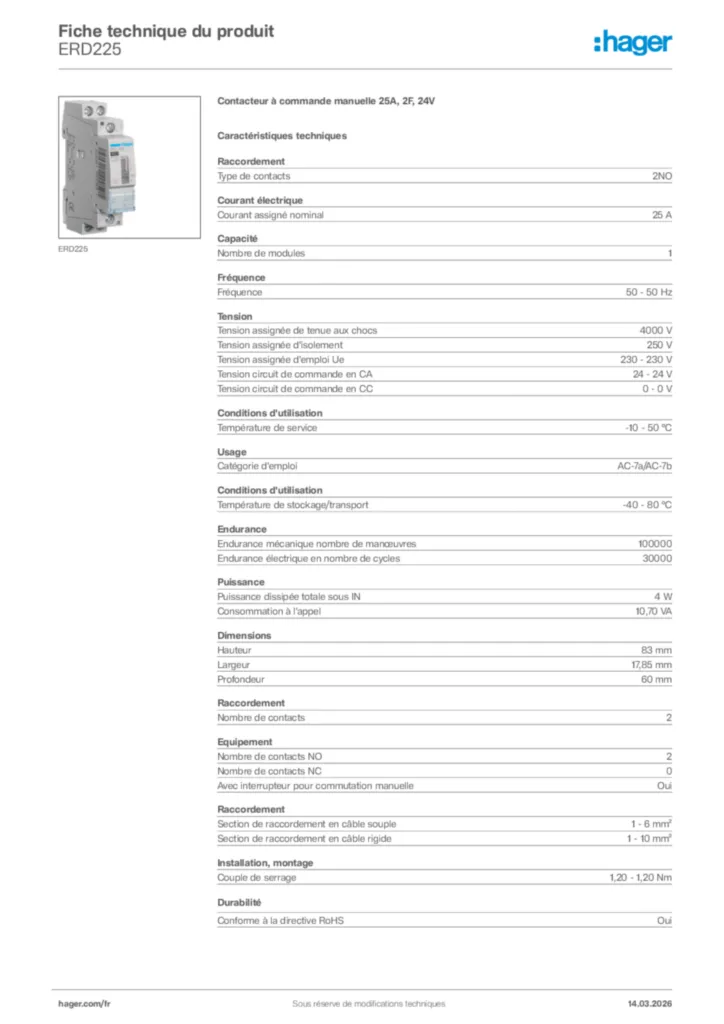

Je cherche une documentationERD225
Contacteur à commande manuelle 25A, 2F, 24V
EAN
3250612400591
Quantité
1
Prix*
120,96 € HT/pièce*
- Architecture
- Type de commande
- Relais
-
- Modèle
- Nombre de modules
- 1
-
- Principales caractéristiques électriques
- Tension assignée d'emploi Ue
- 230 V
- Fréquence assignée
- 50 Hz
-
- Tension
- Tension assignée d'isolement
- 250 V
- Tension circuit de commande en CC
- 0 V
- Tension circuit de commande en CA
- 24 V
- Tension assignée de tenue aux chocs
- 4 kV
-
- Intensité du courant
- Courant assigné nominal
- 25 A
- Courant thermique en air libre
- 25 A
- Courant assigné d'emploi en AC7 catégorie A
- 25 A
- Courant assigné d'emploi en AC7 catégorie B
- 8.5 A
-
- Dimensions
- Profondeur produit installé
- 60 mm
- Hauteur produit installé
- 83 mm
- Largeur produit installé
- 17.85 mm
-
- Puissance
- Consommation à l'appel
- 10.7 VA
- Consommation de maintien
- 2.9 VA
- Puissance dissipée totale sous IN
- 5.9 W
- Puissance dissipée par contact
- 1.5 W
- Puissance dissipée par la commande
- 2.9 W
- Puissance d'emploi à 230V en AC7 en catégorie A
- 4.6 kW
- Puissance d'emploi à 230V en AC7 en catégorie B
- 880 W
-
- Déclenchement
- Temps de réponse à l'ouverture
- 15 ms
- Temps de reponse à la fermeture
- 25 ms
-
- Endurance
- Endurance électrique en nombre de cycles
- 30000
- Endurance mécanique nombre de manoeuvres
- 100000
-
- Gestion des ampoules fluorescentes
- Puissance Max. avec tubes fluo compensés parallèle
- 810 VA
- Lampes fluorescentes compensées duo
- 1990 VA
- charge max. de lampe fluorescente
- 950 VA
-
- Gestion des ampoules incandescentes
- P max. avec lampes à incandescence
- 1900 W
-
- Installation, montage
- Couple de serrage
- 1,2Nm
-
- Connexion
- Section de raccordement en câble souple
- 1 / 6mm²
- Section de raccordement en câble rigide
- 1 / 10 mm²
- Type de contact
- 2F
- Type de connexion
- cage à vis
- Section de raccordement en câble rigide pour la commande
- 1 / 10 mm²
-
- Equipement
- Accessoriable
- Oui
-
- Utilisation
- commande sur place/manuelle
- Oui
-
- Standards
- Directive européenne WEEE
- concerné
-
- Sécurité
- Indice de protection IP
- IP2X
-
- Conditions d'utilisation
- Température de service
- -10…50 °C
- Température de stockage/transport
- -40…80 °C
-
- Identification
- Mots clés
- Contacteur
- Contacteur chauffage
- Contacteur de puissance
- Contacteur éclairage
- Commande d'éclairage
-
