Compteur triphasé direct 125A 6M MODBUS MID ECR310D

EAN
3250612231461
Conditionnement
1 pièce
Prix
530,23 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • Accessoires pour système bus 1 produit(s) disponible(s)

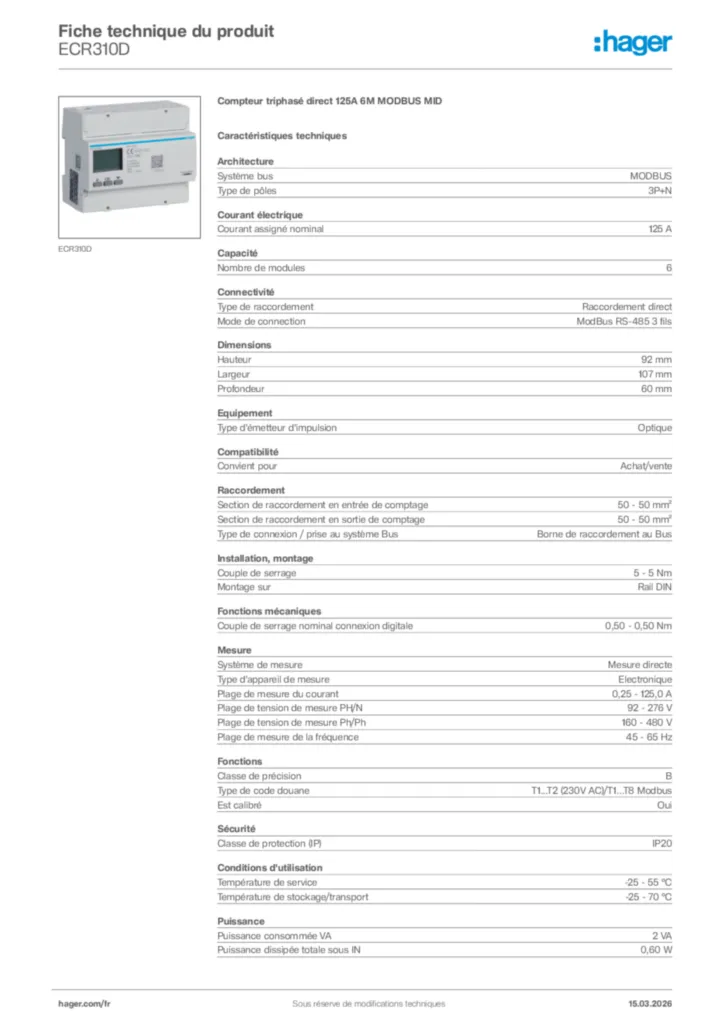

Caractéristiques techniques

Architecture
  • Système bus
    MODBUS
  • Type de pôles
    3P+N
Courant Electrique
  • Courant assigné nominal
    125 A
  • Courant de circuit de mesure maximum
    125 A
Capacité
  • Nombre de modules
    6
Connectivité
  • Type de connection / prise
    Raccordement direct
  • Mode de liaison
    ModBus RS-485 3 fils
Dimensions
  • Hauteur
    92 mm
  • Largeur
    107 mm
  • Profondeur
    60 mm
Principales caractéristiques électriques
  • Type d'émetteur d'impulsion
    Optique
Compatibilité
  • Adapté à
    Achat/vente
Connexion
  • Section de racordement en entrée de comptage
    50 - 50 mm²
  • Section de racordement en sortie de comptage
    50 - 50 mm²
  • Type de connexion/prise au Bus système
    Borne de raccordement au Bus
Installation, montage
  • Couple de serrage
    5 - 5 Nm
Caractéristiques mécaniques
  • Couple de serrage nominal connexion digitale
    0,50 - 0,50 Nm
Mesures
  • Système de mesure
    Mesure directe
  • Type d'appareil de mesure
    Electronique
  • Plage de mesure du courant
    0,25 - 125,0 A
  • Plage de tension de mesure PH/N
    92 - 276 V
  • Plage de tension de mesure Ph/Ph
    160 - 480 V
  • Plage de mesure de la fréquence
    45 - 65 Hz
Fonctions
  • Classe de précision
    B
  • Type de tarif
    T1...T2 (230V AC)/T1...T8 Modbus
  • Est calibré
    Oui
Sécurité
  • Indice de protection IP
    IP20
Conditions d'utilisation
  • Température de service
    -25 - 55 °C
  • Température de stockage/transport
    -25 - 70 °C
Puissance
  • Puissance consommée VA
    2 VA
  • Puissance dissipée totale sous IN
    0,60 W

Documents

  • Image produit

    Image ECR310D | Hager France

    Image produit ECR310D

  • Guide d'installation

    Image Notice 6LE005406A-D_ECR310D_EN-NL-IT | Hager France

    Notice 6LE005406A-D_ECR310D_EN-NL-IT

    Guide d'installation International 2019-10-02

    PDF
    1,65 MB
    Image Notice 6LE005407A-D_ECR310D_FR-PT-ES | Hager France

    Notice 6LE005407A-D_ECR310D_FR-PT-ES

    Guide d'installation es-ES, fr-FR, pt-PT 2019-10-02

    PDF
    1,66 MB
  • Annexe Produit

    Image Modbus table for energy meters | Hager France

    Modbus table for energy meters

    Annexe Produit International 2020-01-01

    EXCEL
    177,00 kB
  • Catalogue

    Image Guide de choix - Comptage | Hager France

    Guide de choix - Comptage

    Catalogue fr-FR 2020-09-08

    PDF
    135,29 kB
  • Appendice technique (mono-produit)

    Image Fiche technique ECP310D ECR310D ECA310D ECM310D | Hager France

    Fiche technique ECP310D ECR310D ECA310D ECM310D

    Appendice technique (multi-produits) fr-FR 2019-04-03

    PDF
    561,79 kB
  • Déclaration de conformité

    Image Déclaration de conformité International 2020-01-01 | Hager France

    Déclaration de conformité International 2020-01-01

    PDF
    58,09 kB
    Image Déclaration de conformité International 2020-07-29 | Hager France

    Déclaration de conformité International 2020-07-29

    PDF
    245,58 kB
