Compteur monophasé direct 3x80A 4M MODBUS ECR180T
EAN
3250612230440
Conditionnement
1 Pièce
Prix
514,93 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires pour système bus 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Système busMODBUS
-
Type de pôles3x 1P+N
Courant électrique
-
Courant assigné nominal80 A
-
Courant de circuit de mesure maximum80 A
Capacité
-
Nombre de modules4
Connectivité
-
Type de raccordementRaccordement direct
-
Mode de connectionModBus RS-485 3 fils
Dimensions
-
Hauteur92 mm
-
Largeur72 mm
-
Profondeur60 mm
Principaux attributs électriques
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
Adapté àAchat/vente
Raccordement
-
Section de racordement en entrée de comptage33 - 33 mm²
-
Section de racordement en sortie de comptage33 - 33 mm²
-
Type de connexion/prise au Bus systèmeBorne de raccordement au Bus
Installation, montage
-
Couple de serrage2 - 2 Nm
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 80,0 A
-
Plage de tension de mesure PH/N92 - 276 V
-
Plage de mesure de la fréquence45 - 65 Hz
Alimentation électrique
-
Nombre de phase pour l'alimentation d'energie1
Fonctions
-
Classe de précisionB
-
Type de code douaneT1...T2 (230V AC)/T1...T4 Modbus
-
Est calibréOui
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN1 W
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Notice 6LE005374A-E_ECR180T_EN-NL-IT
Guide d'installation International 2021-05-17
PDF1,35 MB
Notice 6LE005375A-E_ECR180T_FR-PT-ES
Guide d'installation es-ES, fr-FR, pt-PT 2019-10-17
PDF1,36 MB -
Annexe Produit
Annexe Produit International 2022-10-04
PDF836,11 kB
Modbus table for energy meters
Table Modbus pour compteurs d'énergie (version du 24/07/2019)
XLS177,00 kB -
Catalogue
Guide de choix - Comptage
Compteurs d'énergie modulaires
PDF135,29 kB -
Appendice technique

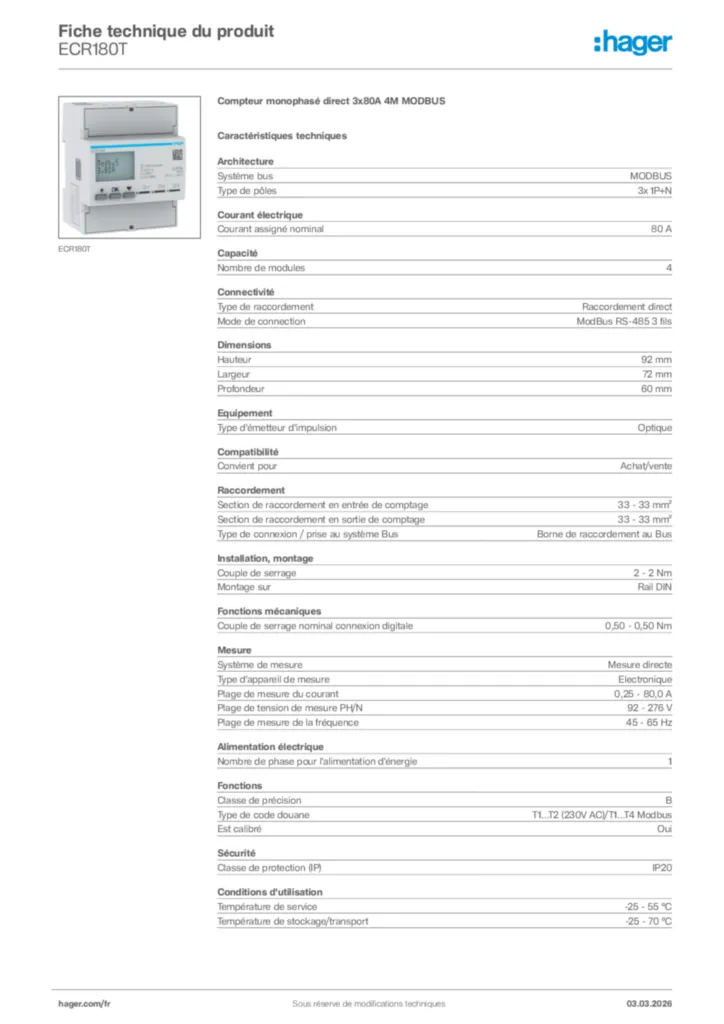

Fiche technique ECP180T ECR180T ECA180T ECM180T
Fiche technique : Gamme monophasée directe 3 x 80 A
PDF578,74 kB -
Déclaration de conformité
Déclaration de conformité International 2020-01-01
PDF110,84 kB
