Compteur triphasé direct 125A 6M AGARDIO MID ECA310D
EAN
3250612231270
Conditionnement
1 Pièce
Prix
566,42 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Adaptateur reseau 1 produit(s) disponible(s) -
Accessoires de parafoudre pour équip. informatique / mesure, cde et régulation 1 produit(s) disponible(s) -
Accessoires pour système bus 8 produit(s) disponible(s)
Complétez votre système
-
HTG465H
Câble Modbus 3 m avec RJ45-fils nus et liaison terre
94,63 € HT / Pièce*
-
HTG467H
Résistance de terminaison MODBUS RTU 120 Ohm RJ45
7,00 € HT / Pièce*
-
HTG471H
Câble Modbus 1 m RJ45-RJ45 avec liaison terre
21,11 € HT / Pièce* -
HTG472HCâble Modbus 2 m RJ45-RJ45 avec liaison terre
26,75 € HT / Pièce* -
HTG474HCâble Modbus 5 m RJ45-RJ45 avec liaison terre
49,22 € HT / Pièce* -
HTG480HCâble Modbus 20 cm RJ45-RJ45
21,11 € HT / Pièce* -
HTG481HCâble Modbus 1 m RJ45-RJ45
33,76 € HT / Pièce* -
HTG482HCâble Modbus 2 m RJ45-RJ45
35,18 € HT / Pièce* -
HTG484HCâble Modbus 5 m RJ45-RJ45
49,22 € HT / Pièce* -
HTG485HCable Modbus 25m
140,98 € HT / Pièce*

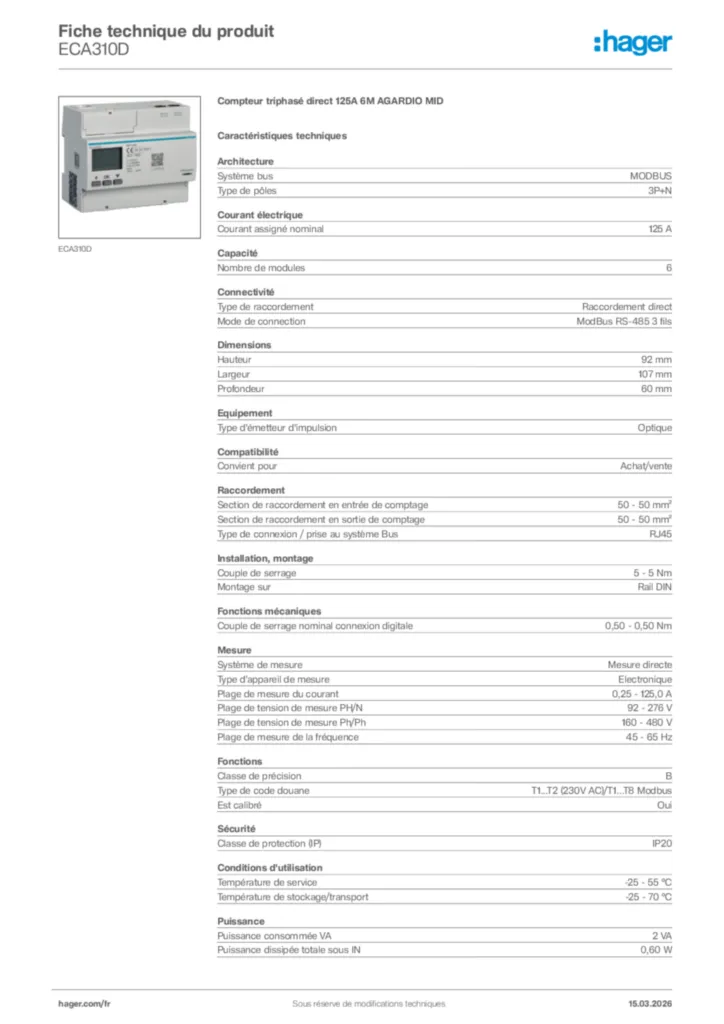

Caractéristiques techniques
Architecture
-
Système busMODBUS
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal125 A
-
Courant de circuit de mesure maximum125 A
Capacité
-
Nombre de modules6
Connectivité
-
Type de raccordementRaccordement direct
-
Mode de connectionModBus RS-485 3 fils
Dimensions
-
Hauteur92 mm
-
Largeur107 mm
-
Profondeur60 mm
Principaux attributs électriques
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
Adapté àAchat/vente
Raccordement
-
Section de racordement en entrée de comptage50 - 50 mm²
-
Section de racordement en sortie de comptage50 - 50 mm²
-
Type de connexion/prise au Bus systèmeRJ45
Installation, montage
-
Couple de serrage5 - 5 Nm
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 125,0 A
-
Plage de tension de mesure PH/N92 - 276 V
-
Plage de tension de mesure Ph/Ph160 - 480 V
-
Plage de mesure de la fréquence45 - 65 Hz
Fonctions
-
Classe de précisionB
-
Type de code douaneT1...T2 (230V AC)/T1...T8 Modbus
-
Est calibréOui
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN0,60 W
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Annexe Produit
Annexe Produit International 2022-10-04
PDF836,11 kB
Modbus table for energy meters
Table Modbus pour compteurs d'énergie (version du 24/07/2019)
XLS177,00 kB -
Manuel
Manuel de-DE, en-GB 2024-01-29
PDF2,78 MB
Manuel fr-FR, it-IT 2024-01-25
PDF2,77 MB -
Catalogue
Guide de choix - Comptage
Compteurs d'énergie modulaires
PDF135,29 kB -
Appendice technique
Fiche technique ECP310D ECR310D ECA310D ECM310D
Fiche technique : Gamme triphasée directe 125 A
PDF561,79 kB -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB 2024-04-15
PDF461,68 kB
