Interrupteur différentiel 2 poles 63 A 30 mA Type A à Borne décalée SanVis CDS765F
L'interrupteur différentiel Hager CDS765F, 2 poles 63 A 30 mA Type A à Borne décalée assure la protection des personnes contre les contacts indirects et les installations contre les courants de fuite à la terre. Les bornes décalées SanVis facilitent le câblage, offrant une installation rapide et sécurisée.
EAN
3250611612827
Conditionnement
1 Pièce
Prix
261,47 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
adaptateur de rail DIN 1 produit(s) disponible(s) -
Accessoires pour les fonctions 1 produit(s) disponible(s) -
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s) -
Interverouillage 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
-
L061
Rehausse 15mm 1M
6,29 € HT / Pièce*
-
LZ060
Intercalaire de dissipation
8,88 € HT / Pièce*
-
MZ905
Auxiliaire de télécommande
445,63 € HT / Pièce*

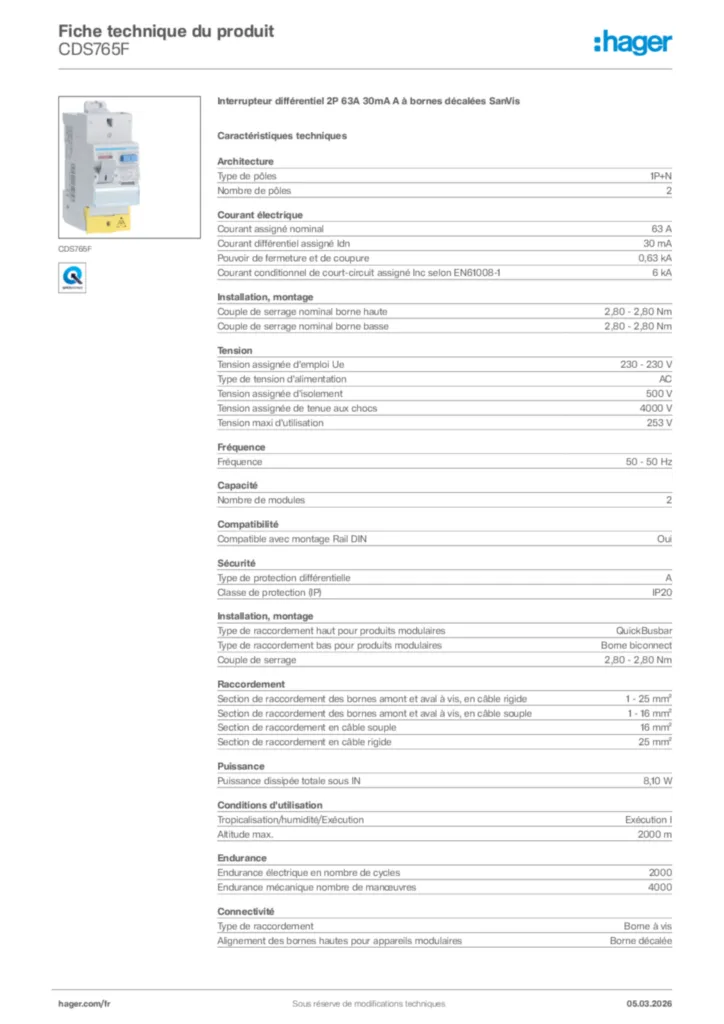

Caractéristiques techniques
Architecture
-
Type de pôles1P+N
Courant électrique
-
Courant assigné nominal63 A
-
Courant différentiel assigné30 mA
-
Pouvoir de fermeture et de coupure0,63 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN 61008-16 kA
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Type de raccordement haut pour produits modulairesQuickBusbar
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Couple de serrage2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation253 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules2
Compatibilité
-
Compatible avec montage Rail DINOui
Sécurité
-
Type de protection différentielleA
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Section de raccordement en câble souple16 mm²
-
Section de raccordement en câble rigide25 mm²
Puissance
-
Puissance dissipée totale sous IN8,10 W
Conditions d'utilisation
-
Tropicalisation/humidité/ExécutionExécution I
-
Altitude max.2 000 m
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres4 000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne décalée
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur70 mm
