Interrupteur différentiel 2P 40A 30mA A à bornes décalées SanVis CDS743F

EAN
3250611612803
Conditionnement
1 pièce
Prix
159,29 €
HT/ pièce *

Complétez votre système

Accessoires optionnels

  • adaptateur de rail DIN 1 produit(s) disponible(s)
  • Accessoires pour les fonctions 1 produit(s) disponible(s)
  • Télécommande à fermeture automatique des auxiliaires 2 produit(s) disponible(s)
  • Interverouillage 1 produit(s) disponible(s)
  • Cache-borne 1 produit(s) disponible(s)

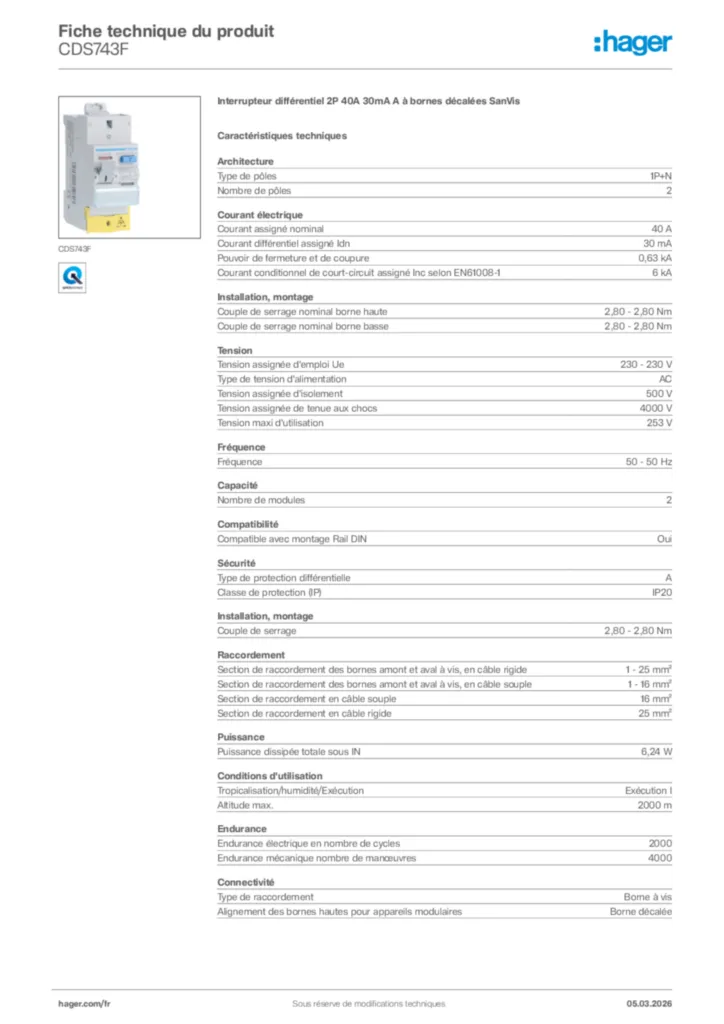

Caractéristiques techniques

Architecture
  • Type de pôles
    1P+N
Courant Electrique
  • Courant assigné nominal
    40 A
  • Courant différentiel assigné
    30 mA
  • Pouvoir de fermeture et de coupure
    0,63 kA
  • Courant conditionnel de court-circuit assigné Inc selon EN61008-1
    6 kA
Principales caractéristiques électriques
  • Couple de serrage nominal borne haute
    2,80 - 2,80 Nm
  • Couple de serrage nominal borne basse
    2,80 - 2,80 Nm
Tension Electrique
  • Tension assignée d'emploi Ue
    230 - 230 V
  • Type de tension d'alimentation
    AC
  • Tension assignée d'isolement
    500 V
  • Tension assignée de tenue aux chocs
    4 000 V
  • Tension maxi d'utilisation
    253 V
Fréquence
  • Fréquence
    50 - 50 Hz
Capacité
  • Nombre de modules
    2
Compatibilité
  • Compatible avec montage Rail DIN
    Oui
Sécurité
  • Type de protection différentielle
    A
  • Indice de protection IP
    IP20
Installation, montage
  • Couple de serrage
    2,80 - 2,80 Nm
Connexion
  • Section de raccordement des bornes amont et aval à vis, en câble rigide
    1 - 25 mm²
  • Section de raccordement des bornes amont et aval à vis, en câble souple
    1 - 16 mm²
Puissance
  • Puissance dissipée totale sous IN
    6,24 W
Conditions d'utilisation
  • Tropicalisation/humidité/Exécution
    Exécution I
  • Altitude
    2 000 m
Endurance
  • Endurance électrique en nombre de cycles
    2 000
  • Endurance mécanique nombre de manœuvres
    4 000
Connectivité
  • Type de connection / prise
    Borne à vis
  • Alignement des bornes hautes pour produits modulaires
    Borne décalée

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme RoHS Oui
