Coffret de dist.,Volta,UPV,1x12M,IP30,Version Suisse VU12NA
EAN
3250616614222
E-nr.
822 610 904
VPE
1 pc.
Groupe de rabais
U1
81.40 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Unipolaire et multipolaire 1 produit(s) disponible(s) -
Plastron pour coffret de distribution 1 produit(s) disponible(s) -
Porte/panneau de commande 6 produit(s) disponible(s) -
ystème de verrouillage 1 produit(s) disponible(s) -
Accessoires pour bloc de jonction 1 produit(s) disponible(s) -
Voir plus 15 autre(s) produit(s) disponible(s)
Complétez votre système
-
VZ221NA
Plastron,Volta,UPV/HWV,1-rangée
13.40 CHF / pc.*
-
VZ101N
Cadre-porte,Volta,1rangée,avec porte, RAL 9010
32.85 CHF / pc.* -
VZ121NPorte,Volta, UPV/HWV, 1-rangée, tôle d'acier
37.30 CHF / pc.* -
VZ131NPorte transparente Volta 2 - 1 rangée pour coffret VU12ND PVC poignée intégrée
71.10 CHF / pc.* -
VZ261NCadre-porte,Volta,1rangée,avec porte, inox
-
VZ321NCadre-porte,Volta,1rangée,avec porte, RAL9006,argenté
-
VZ331NCadre-porte,Volta,1rangée,avec porte, RAL7016,anthrazit
-
VZ302N
Fermeture,Volta,standard,pour montage dans poignée de porte
30.15 CHF / pc.*
-
VZ711
Support bornier Sanvis Volta,Vector,Gala
5.25 CHF / pc.*
-
VZ111NRehausse Volta 2 pour réduire l'encastrement de 90 à 72mm pour coffret VU12ND
16.05 CHF / pc.* -
VZ141NCadre-porte,Volta,1rangée,sans porte, RAL 9010
24.10 CHF / pc.* -
VZ602Feuille d'étiquetage/-bandes,Volta, 10 pièce
17.10 CHF / pc.* -
VZ717Système d'étiquetage,Volta, 10 pièce
8.05 CHF / jeu*
-
VZ410NAngle de jonction,Volta,pour boîte murale
8.75 CHF / pc.*
-
P031FObturateur à clips 1/2 module
0.40 CHF / pc.* -
P032FObturateur à clips 1 module
0.60 CHF / pc.* -
S35SObturateur en bande 12 M
3.35 CHF / pc.*
-
VZ411Naide au montage,Volta,pour l'encastrement
15.85 CHF / pc.* -
VZ501NGabarit de renforcement,Volta, pour UPV VU12
121.00 CHF / pc.* -
VZ535Clip-schéma,Volta,pour tableau circuit
4.60 CHF / pc.* -
VZ536Protection de plâtre,Volta,1-rangée, réutilisable
10.55 CHF / pc.*
-
VZ404Détergent ,volta,pour surfaces plastique
30.60 CHF / pc.*
-
VZ406Profilé chapeau,Volta, abaissé, pour boîtier mural
9.25 CHF / pc.*

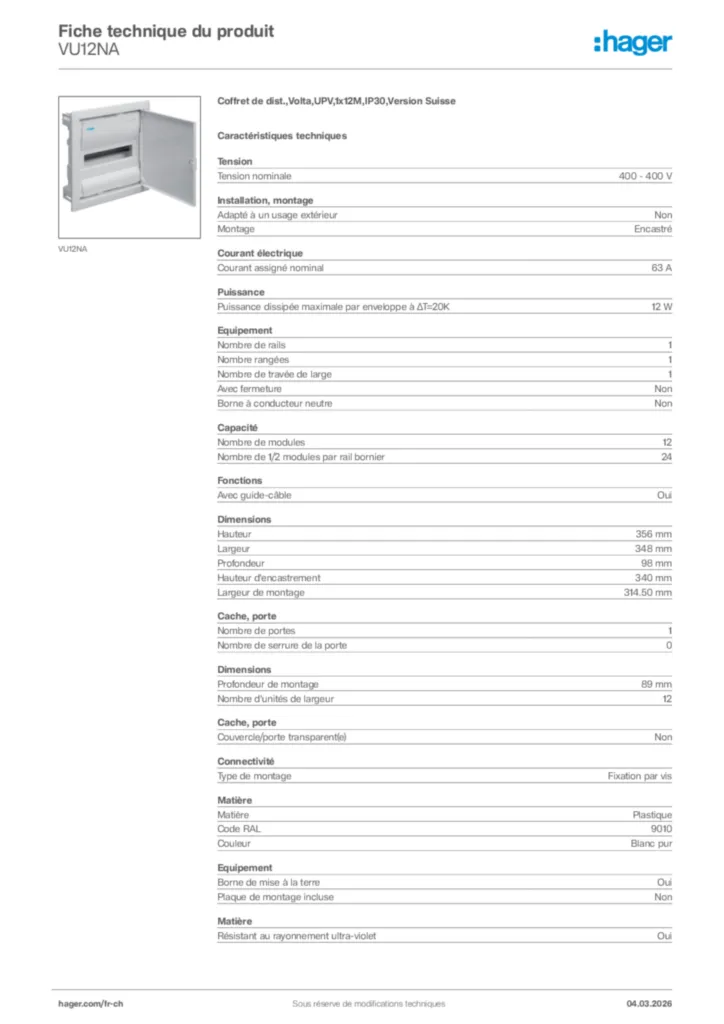

Caractéristiques techniques
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEncastré
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails1
-
Nombre rangées1
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules12
-
Nombre de 1/2 modules par rail bornier24
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur356 mm
-
Largeur348 mm
-
Profondeur98 mm
-
Hauteur d'encastrement340 mm
-
Largeur de montage314,50 mm
-
Profondeur de montage89 mm
-
Nombre d'unités de largeur12
Cache, porte
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageFixation par vis
Matière
-
MatièrePlastique
-
Code RAL9010
-
CouleurBlanc pur
-
Résistant au rayonnement ultra-violetOui
Sécurité
-
Classe de protectionClasse II
-
Indice de protection IPIP30
-
Type de verrouillageLoquet, Sans serrure
-
GWT tenue au fil incandescent650 °C
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit VU12NA
-
Guide d'installation
Guide d'installation International 2020-01-01
PDF4,64 MB -
BIM Objets Revit
BIM Objets Revit de-DE 2020-01-01
RFA1,27 MB
BIM Objets Revit de-DE 2020-01-01
RFA1,25 MB
BIM Objets Revit en-GB 2020-01-01
RFA1,26 MB
BIM Objets Revit en-GB 2020-01-01
RFA1,25 MB
BIM Objets Revit en-GB 2020-01-01
RFA1,26 MB
BIM Objets Revit en-GB 2020-01-01
RFA1,25 MB
BIM Objets Revit fr-FR 2020-01-01
RFA1,28 MB
BIM Objets Revit fr-FR 2020-01-01
RFA1,26 MB
BIM Objets Revit it-IT 2024-01-18
RFA1,27 MB
BIM Objets Revit it-IT 2024-01-18
RFA1,25 MB -
Déclaration de conformité
Déclaration de conformité International 2023-08-07
PDF366,52 kB
Déclaration de conformité International 2023-08-16
PDF359,72 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
