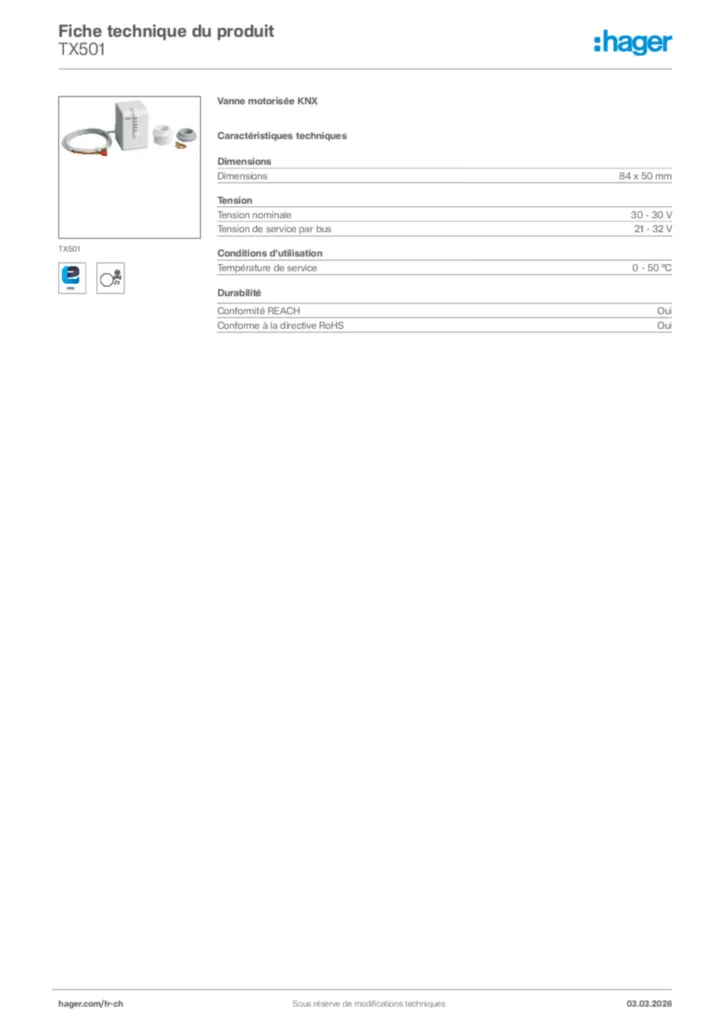

Vanne motorisée KNX TX501
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Mode de fixationserrage
-
Fonctionavec fonction protection de vanne ; Fonctions fonctionnement été et forçage
-
Confectionnéprêt à l'emploi, avec câble
-
Touche / boutonavec bouton poussoir d’adressage physique et LED rouge d’adressage physique
-
Entrées binairesavec 2 entrées binaires indépendantes
-
tension nominale30 V
-
Tension de service par bus21…32 V DC
-
Consommation sur le bus10 mA
-
Courant absorbé bus (transfert de données)10 mA
-
Nombre de circuits d'entrée2
-
Profondeur produit installé65 mm
-
Hauteur produit installé84 mm
-
Largeur produit installé50 mm
-
Temps d'exécution20 s/mm
-
Couleurblanc
-
Couleur RALRAL 9010 - Blanc pur
-
Course maximale du contrôleur6 mn
-
LEDavec 5 LED pour l'indication de la levée de soupape
-
Type de connexion au Busbornes de raccordement TG008
-
Coupleur de busavec coupleur de bus intégré
-
Raccordement de busraccordement du bus sur la borne de raccordement KNX
-
Câble préconfectionné≈ 1 m
-
Modes de configuration supportéssystem, easy
-
Force de réglage>120 N
-
Reconnaissance des butéesautomatique
-
Régulationpour régulation PI constante
-
Température de service0…50 °C
-
Température de stockage/transport-20…60 °C
-
Gamme design principaleKNX
