TCC510S - Détecteur de présence 360° KNX encastré plafond
Image du produit TCC510S | Hager Suisse
Image du produit TCC510S | Hager Suisse
TCC510S - Détecteur de présence 360° KNX encastré plafond
Image du produit TCC510S | Hager Suisse
Image du produit TCC510S | Hager Suisse

Détecteur de présence 360° KNX encastré plafond TCC510S

EAN
3250617579254
E-nr.
535 131 348
VPE
1 pc.
Groupe de rabais
T4
263.00 CHF
/ pc. *

Caractéristiques techniques

Archi­tec­ture
  • Système bus
    KNX
Fonc­tions
  • Fonc­tion
    Enchaî­ne­ment de plusieurs détec­teurs pour l'ex­ten­sion de la zone de détec­tion
Commandes & indi­ca­teurs
  • Touche / bouton
    avec bouton pous­soir d’adres­sage physique
Connec­ti­vité
  • Nbre d'en­trées binaires
    0
Tension
  • Tension de service par bus
    21…32 V DC
Inten­sité du courant
  • Courant absorbé bus (trans­fert de données)
    10 mA
Dimen­sions
  • Dimen­sions (Ø x H)
    78 x 70 mm
  • Ø des ouver­tures d'en­cas­tre­ment
    60…63 mm
  • Hauteur de montage recom­mandée
    2.5…3.5 m
  • Épais­seur de paroi d’en­cas­tre­ment
    10…28 mm
Mesures
  • Méthode de détec­tion
    présence
Détec­tion
  • Angle de détec­tion
    360 °
  • Angle de détec­tion
    360 °
  • Angle de détec­tion vertical
    55 °
  • Ø du champ de détec­tion, au niveau du sol
    ≈ 7 m
  • Ø du champ de détec­tion, à la hauteur du bureau
    ≈ 5 m
  • Distance de détec­tion fron­tale
    7 m
  • Distance de détec­tion laté­rale
    8 m
Matières
  • Couleur
    blanc
  • Aspect de la surface
    mat
Gestion de l'éclai­rage
  • Plage de mesure de lumi­no­sité
    5 / 1000 Lux
Instal­la­tion, montage
  • Hauteur de montage maximum
    4 m
  • Mode de montage
    avec ressorts pour inté­gra­tion dans les faux-­pla­fonds
Connexion
  • Coupleur de bus
    avec coupleur de bus intégré
  • Raccor­de­ment de bus
    raccor­de­ment du bus sur la borne de raccor­de­ment KNX
Confi­gu­ra­tion
  • Modes de confi­gu­ra­tion supportés
    system, easy
  • Durée de commu­ta­tion, réglable
    1 mn…1 h
  • Réglage
    avec poten­tio­mètres pour le réglage de la lumi­no­sité de déclen­che­ment et de la durée de commu­ta­tion sans démon­tage
Eléments fournis
  • Raccor­de­ment bus incl.
    Oui
Equi­pe­ment
  • Nombre de voies
    1
  • Angle de détec­tion hori­zontal
    360 °
Sécu­rité
  • Conforme REACH
    Non
  • Conforme RoHS
    Oui
  • Sans halo­gène
    Non
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -10…45 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -20…60 °C
  • Consom­ma­tion éner­gé­tique
    économie d'énergie par réglage de l'éclai­rage suivant présence et lumi­no­sité
Iden­ti­fi­ca­tion
  • Gamme design prin­ci­pale
    KNX

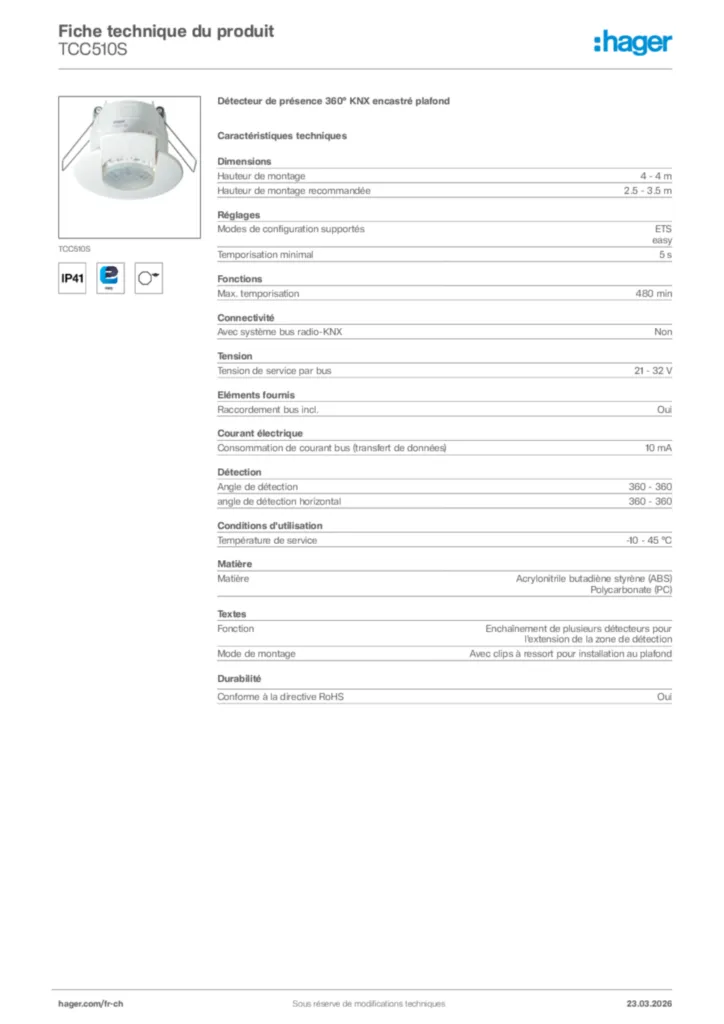

Documents

Plus de téléchargements
*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
