SPV040 - Cartouche T2 1P photovoltaïque +/ - pour SPV340
SPV040 - Cartouche T2 1P photovoltaïque +/ - pour SPV340

Cartouche T2 1P photovoltaïque +/ - pour SPV340 SPV040

EAN
3250615514950
E-nr.
808 490 634
VPE
1 pc.
Groupe de rabais
S2
Prix*
89.20 CHF
/ pc. *

Caractéristiques techniques

Modèle
  • Nombre de modules
    1
Prin­ci­pales carac­té­ris­tiques élec­triques
  • Tension assi­gnée d'em­ploi Ue
    1000 V
  • Courant nominal de décharge (In) 8/20µs, IEC 61643)L-­N(­PEN)/ N-PE
    15 kA
Tension
  • Tension maxi­male de régime perma­nent Uc suivant IEC61643-1
    585 V
  • Niveau de protec­tion Up IEC 61643-1
    1.9 kV
  • Niveau de protec­tion Up L-PE/N-PE selon IEC61643-11
    1.9 kV
  • Niveau de protec­tion Up L-N/PEN selon IEC 61643-11
    1.9 kV
Inten­sité du courant
  • Courant choc (Iimp) L-N(­PEN)/ N-PE
    40 kA
Dimen­sions
  • Profon­deur produit installé
    43.4 mm
  • Hauteur produit installé
    52.4 mm
  • Largeur produit installé
    17.5 mm
Spéci­fi­ca­tions élec­triques
  • Résis­tance de court-­cir­cuit (Isccr)
    2000 A
Instal­la­tion, montage
  • Couple de serrage
    3Nm
Connexion
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
    35 mm²
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
    25 mm²
Stan­dards
  • Classe de test IEC61643-11 / VDE0675-6-11
    T2
  • Direc­tive euro­péenne WEEE
    concerné
Sécu­rité
  • Confor­mité REACH
    Oui
  • Conforme à la direc­tive RoHS
    Oui
  • Sans halo­gène
    Non
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -40…80 °C

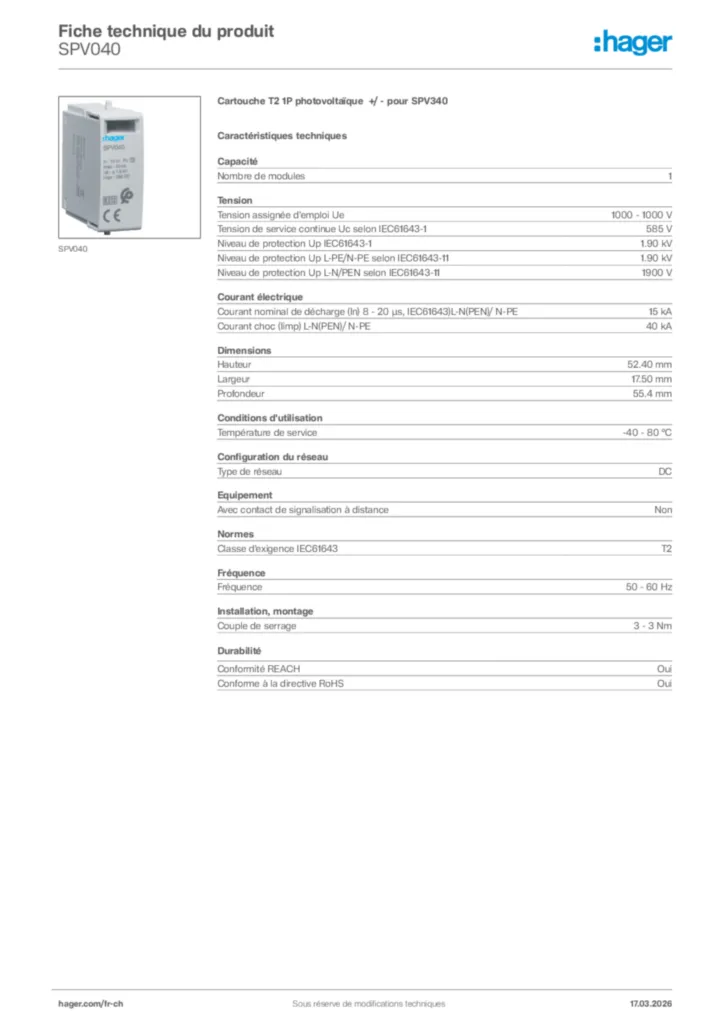

Documents

Plus de téléchargements
*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
