    • Accueil
    • Catalogue
    • SPB415
    EAN
    3250615514905
    E-nr.
    808 417 324
    VPE
    1 pc.
    Groupe de rabais
    S2

    Parasurtension Hager SPD 4P 20kA télécomm. FM TN-S TT Imax 40kA Up 1.5kV 4UM SPB415

    Prix*
    244.00 CHF
    / pc. *
    244.00 CHF
    / pc. *
    Il s’agit ici d’un produit de fin de série. Une commande est encore possible. Pour la disponibilité, le délai de livraison et le prix, veuillez contacter le grossiste ou directement notre service après-vente

    Produits de suivi :

    SPE440R

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Parasurtension Hager SPD 4P 20kA télécomm. FM TN-S TT Imax 40kA Up 1.5kV 4UM

    SPB415

    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    Télécharger la fiche produit

    Caractéristiques techniques

    Archi­tec­ture
    • Type de pôles
      3P+N
    • Posi­tion du neutre
      Droite
    Capa­cité
    • Nombre de modules
      4
    Tension
    • Tension assi­gnée d'em­ploi Ue
      230 - 400 V
    • Tension de service continue Uc selon IEC61643-1
      275 V
    • Niveau de protec­tion Up IEC61643-1
      1,35 kV
    • Niveau de protec­tion Up L-PE/N-PE selon IEC61643-11
      1,60 kV
    • Niveau de protec­tion Up neutre-­terre selon IEC61643-11
      1,50 V
    • Niveau de protec­tion Up L-N/PEN selon IEC61643-11
      1350 V
    • Caté­gorie de surten­sion selon IEC60947-1 2.5.60 tableau 1
      3
    • AT_Ra­te­dO­per­Vol­tAC­Si­gnal­Con­tact
      5 - 250 V
    • AT_Ra­te­dO­per­VoltDC­Si­gnal­Con­tact
      30 - 30 V
    • AT_Re­fe­ren­ce­Test­Vol­tage
      255 V
    • AT_Ra­te­dO­per­Cur­rAC­Si­gnal­Con­tact
      5 - 750 mA
    • AT_Ra­te­dO­per­CurrDC­Si­gnal­Con­tact
      1 - 1 A
    • AT_Max­Di­schar­ge­Cur­ren­tImax
      40 kA
    • AT_S­trip­pin­gLength­Si­gnal­Con­tact
      7 mm
    • AT_Cross­Sec­Flex­Si­gnal­Con­tact
      0,14 - 1,5 mm²
    • AT_Cross­Se­cRi­gid­Si­gnal­Con­tact
      0,14 - 1,5 mm²
    • AT_Sui­ta­bleIn­doo­rU­sage
      Oui
    • AT_Ty­pe­Con­nec­tion­Si­gnal­Con­tact
      ‌Rac­cor­de­ment à fiche, Raccor­de­ment borne à vis
    Courant élec­trique
    • Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-­N(­PEN)/ N-PE
      20 kA
    • Courant de court-­cir­cuit nominal (Isccr)
      25 kA
    • Protec­tion max. contre les surin­ten­si­tés, connexion paral­lèle (fusi­ble)
      125 A
    • Protec­tion max. contre les surin­ten­si­tés, connexion en série (fusi­ble)
      80 A
    • Courant choc (Iimp) L-N(­PEN)/ N-PE
      40 kA
    • Courant nominal de décharge
      20 kA
    • Capa­cité d'ex­tinc­tion du courant de suite
      0,1 kA
    Dimen­sions
    • Hauteur
      98,7 mm
    • Largeur
      71 mm
    • Profon­deur
      65,7 mm
    • Longueur de dénu­dage
      16 mm
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -40 - 80 °C
    • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
      5 - 95%
    • Tempé­ra­ture de stocka­ge/­trans­port
      -40 - 80 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Alti­tude
      2000 m
    Confi­gu­ra­tion du réseau
    • Type de réseau
      TN-S, TT
    • Schéma TN
      Non
    • Schéma TN-C
      Non
    • Schéma TN-C-S
      Non
    • Schéma TN-S
      Oui
    • Schéma TT
      Oui
    • Schéma IT
      Non
    • Schéma DC
      Non
    Equi­pe­ment
    • Avec contact de signa­li­sa­tion à distance
      Oui
    • Courant nominal de charge IL
      80 A
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1,5 -25 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1,5 - 25 mm²
    • Contact de signal Sections de connexion
      0,14 - 1,5 mm²
    • Section de raccor­de­ment en câble rigide pour la terre
      1,5 - 25 mm²
    • Section de raccor­de­ment en câble souple pour la terre
      1,5 -25 mm²
    • Section de raccor­de­ment en câble souple
      1.5 - 25 mm²
    • Section de raccor­de­ment en câble rigide
      1.5 - 35 mm²
    • Type de connexion / prise
      Borne à vis
    • Nombre de points de connexion
      1
    Normes
    • Classe d'exi­gence IEC61643
      T2
    Fréquence
    • Fréquence
      50 - 60 Hz
    Instal­la­tion, montage
    • Couple de serrage
      3 - 3 Nm
    Confi­gu­ra­tion
    • Avec fusible de protec­tion intégré
      Non
    Connec­ti­vité
    • Type de montage
      Rail DIN
    • Type de connec­tion / prise
      Raccor­de­ment borne à vis
    Commandes et indi­ca­teurs
    • Avec témoin lumi­neux
      Oui
    Fonc­tions
    • Convient pour une confi­gu­ra­tion supplé­men­taire du système
      Non
    Fusible
    • Carac­té­ris­tique du fusible
      gG
    Usage interne unique­ment
    • Nombre de demi-­mo­dules de 17.5mm unique­ment pour appa­reil et kit
      8
    Attri­buts d'iden­ti­fi­ca­tion spéci­fiques pour la protec­tion
    • Filtrer type de produit
      SPD
    Matière
    • Couleur du produit
      Gris clair
    • Code RAL
      7035
    • Matière
      Plas­tique
    Sécu­rité
    • Classe de protec­tion
      Classe II

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Hager déclaration REACH SPB415
    PDF
    Hager Rapport RoHS SPB415
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image SPB415 | Hager Suisse

      Image produit SPB415

    • Fiche technique

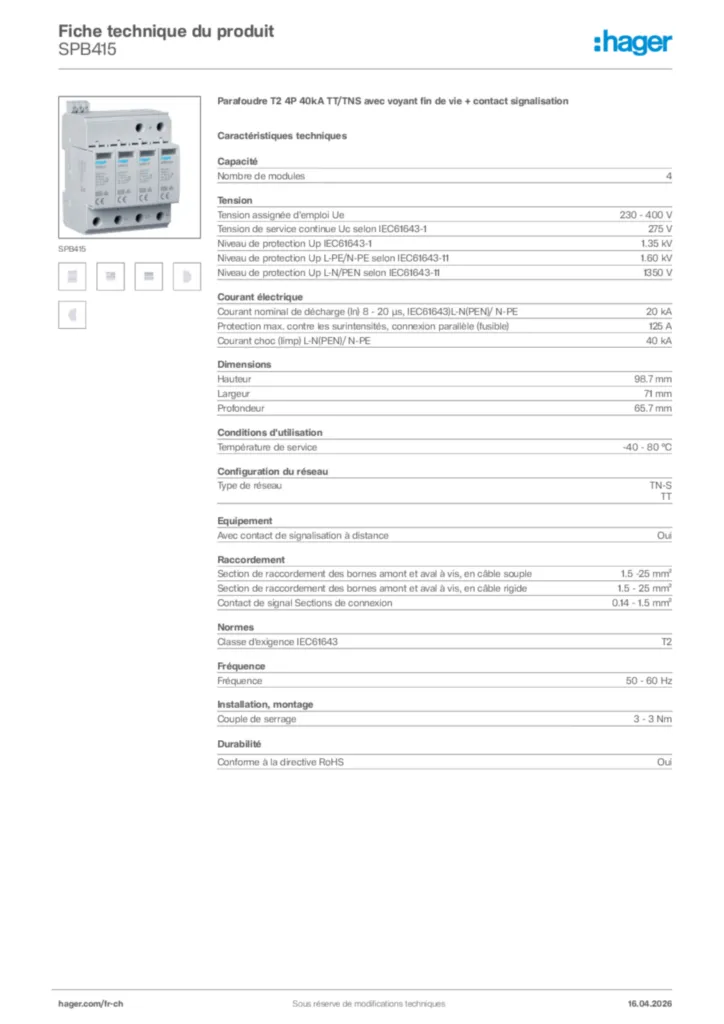

      Image Hager Fiche technique du produit SPB415 | Hager Suisse

      Hager Fiche technique du produit SPB415

      Parafoudre T2 4P 40kA TT/TNS avec voyant fin de vie + contact signalisation

      PDF

    • Guide d'installation

      Image Guide d'installation International 2022-06-14 | Hager Suisse

      Guide d'installation International 2022-06-14

      PDF
      996,26 kB

    • Déclaration de conformité

      Image Déclaration de conformité en-US 2026-07-15 | Hager Suisse

      Déclaration de conformité en-US 2026-07-15

      PDF
      333,47 kB
