    • SPB413
    EAN
    3250615515131
    E-nr.
    808 418 224
    VPE
    1 pc.

    Parasurtension T2 Hager SPD 4P 20kA TN-S TT Imax 40kA Up 1.5kV 4UM SPB413

    Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente

    Produits similaires :

    SPE440

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Parasurtension T2 Hager SPD 4P 20kA TN-S TT Imax 40kA Up 1.5kV 4UM

    SPB413

    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    Télécharger la fiche produit

    Caractéristiques techniques

    Capa­cité
    • Nombre de modules
      4
    Tension
    • Tension assi­gnée d'em­ploi Ue
      230 - 400 V
    • Tension de service continue Uc selon IEC61643-1
      275 V
    • Niveau de protec­tion Up IEC61643-1
      1,35 kV
    • Niveau de protec­tion Up neutre-­terre selon IEC61643-11
      1500 V
    • Niveau de protec­tion de tension jusqu'à L-N (PEN)
      1,35 kV
    • Niveau de protec­tion contre les surten­sions jusqu'à L-PE
      1,6 kV
    • Type de tension d'ali­men­ta­tion
      AC
    • Tension de test de réfé­rence Utest, AC
      255 V
    • Caté­gorie de surten­sion selon IEC60947-1 2.5.60 tableau 1
      3
    • Tension nomi­nale
      240 - 415 V AC ± 10%
    Courant élec­trique
    • Protec­tion max. contre les surin­ten­si­tés, connexion paral­lèle (fusi­ble)
      125 A
    • Protec­tion max. contre les surin­ten­si­tés, connexion en série (fusi­ble)
      80 A
    • Courant de décharge max. (Imax)
      40 kA
    • Courant nominal de décharge
      20 kA
    • Capa­cité d'ex­tinc­tion du courant de suite
      0,1 kA
    • Courant rési­duel IPE
      < 5 μA
    Dimen­sions
    • Hauteur
      89,8 mm
    • Largeur
      71 mm
    • Profon­deur
      65,70 mm
    • Longueur de dénu­dage
      16 mm
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    • Classe de protec­tion
      Classe II
    • Compor­te­ment TOV à UT (N-PE)
      1200 V AC (200 ms / withs­tand mode)
    • Mode de protec­tion
      L-N, L-PE, N-PE
    • Facteur de déclen­che­ment k
      1,6
    • Compor­te­ment TOV à UT (L-N)
      350 V AC (5 s / withs­tand mode), 460 V AC (120 min / safe failure mode)
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -40 - 80 °C
    • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
      5 - 95%
    • Tempé­ra­ture de stocka­ge/­trans­port
      -40 - 80 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Alti­tude
      2000 m
    Matière
    • Couleur du produit
      Gris clair
    • Code RAL
      7035
    • Matière
      Poly­amide (PA)
    Confi­gu­ra­tion du réseau
    • Type de réseau
      TN-S, TT
    • Schéma TN
      Non
    • Schéma TN-C
      Non
    • Schéma DC
      Non
    • Schéma IT
      Non
    • Schéma TT
      Oui
    • Schéma TN-C-S
      Non
    • Schéma TN-S
      Oui
    Equi­pe­ment
    • Avec contact de signa­li­sa­tion à distance
      Non
    • Courant nominal de charge IL
      80 A
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1,5 - 25 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1,5 - 35 mm²
    • Section de raccor­de­ment en câble rigide pour la terre
      1,5 - 35 mm²
    • Section de raccor­de­ment en câble souple pour la terre
      1,5 - 25 mm²
    • Section de raccor­de­ment en câble souple
      1.5 - 25 mm²
    • Section de raccor­de­ment en câble rigide
      1.5 - 25 mm²
    • Type de connexion / prise
      Borne à vis
    • Nombre de points de connexion
      1
    Normes
    • Classe d'exi­gence IEC61643
      T2
    Fréquence
    • Fréquence
      50 - 60 Hz
    Instal­la­tion, montage
    • Couple de serrage
      3 - 4,5 Nm
    • Compa­tible pour une instal­la­tion en inté­rieur
      Oui
    Archi­tec­ture
    • Type de pôles
      4P
    • Posi­tion du neutre
      Droite
    Confi­gu­ra­tion
    • Avec fusible de protec­tion intégré
      Non
    Connec­ti­vité
    • Type de montage
      Rail DIN
    • Type de connec­tion / prise
      Raccor­de­ment borne à vis
    Commandes et indi­ca­teurs
    • Avec témoin lumi­neux
      Oui
    Fonc­tions
    • Convient pour une confi­gu­ra­tion supplé­men­taire du système
      Oui
    Fusible
    • Carac­té­ris­tique du fusible
      gG
    Usage interne unique­ment
    • Nombre de demi-­mo­dules de 17.5mm unique­ment pour appa­reil et kit
      8
    Attri­buts d'iden­ti­fi­ca­tion spéci­fiques pour la protec­tion
    • Filtrer type de produit
      SPD

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui

    Attestations et documents

    Hager déclaration REACH SPB413
    PDF
    Hager Rapport RoHS SPB413
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image SPB413 | Hager Suisse

      Image produit SPB413

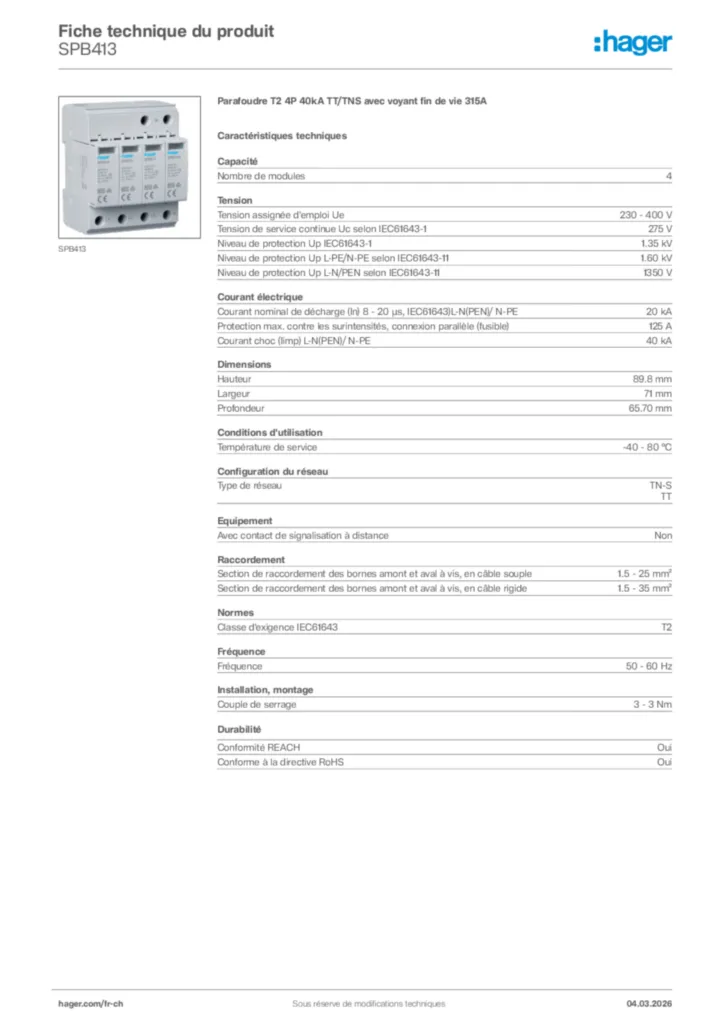

    • Fiche technique

      Image Hager Fiche technique du produit SPB413 | Hager Suisse

      Hager Fiche technique du produit SPB413

      Parafoudre T2 4P 40kA TT/TNS avec voyant fin de vie 315A

      PDF

    • Guide d'installation

      Image Guide d'installation International 2022-06-14 | Hager Suisse

      Guide d'installation International 2022-06-14

      PDF
      996,26 kB

    • Déclaration de conformité

      Image Déclaration de conformité en-US 2026-07-15 | Hager Suisse

      Déclaration de conformité en-US 2026-07-15

      PDF
      333,47 kB
