    • SPB215
    EAN
    3250615514882
    E-nr.
    808 412 014
    VPE
    1 pc.
    Groupe de rabais
    S2

    Parasurtension Hager SPD 2P 20kA télécomm. TN-S TT Imax 40kA Up 1.5kV 2UM SPB215

    Prix*
    184.00 CHF
    / pc. *
    184.00 CHF
    / pc. *
    Il s’agit ici d’un produit de fin de série. Une commande est encore possible. Pour la disponibilité, le délai de livraison et le prix, veuillez contacter le grossiste ou directement notre service après-vente

    Produits de suivi :

    SPE240R

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Parasurtension Hager SPD 2P 20kA télécomm. TN-S TT Imax 40kA Up 1.5kV 2UM

    SPB215

    • Accessoires
    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

    • Jeu de barres de phase modu­laire 5 produit(s) disponible(s)

    Complétez votre système

    • Jeu de barres de phase modu­laire
    • KDN380A

      Barre de pontage 3P 80A fourche 16mm² 12M
      20.65 CHF  / pc.*
    • KDN363F

      Barre de pontage 3P+N 63A fourche 10mm² 12M
      23.25 CHF  / pc.*
    • KDN480A

      Barre de pontage 4P 80A fourche 16mm² 12M
      27.55 CHF  / pc.*
    • KDN380B

      Barre de pontage 3P 80A fourche 16mm² 57M
      85.50 CHF  / pc.*
    • KDN480B

      Barre de pontage 4P 80A fourche 16mm² 56M
      116.00 CHF  / pc.*

    Caractéristiques techniques

    Archi­tec­ture
    • Type de pôles
      1P+N
    • Posi­tion du neutre
      Droite
    Capa­cité
    • Nombre de modules
      2
    Tension
    • Tension assi­gnée d'em­ploi Ue
      240 - 415 V
    • Tension de service continue Uc selon IEC61643-1
      275 V
    • Niveau de protec­tion Up IEC61643-1
      1,6 kV
    • Niveau de protec­tion Up neutre-­terre selon IEC61643-11
      1500 V
    • Niveau de protec­tion de tension jusqu'à L-N (PEN)
      1,35 kV
    • Niveau de protec­tion contre les surten­sions jusqu'à L-PE
      1,6 kV
    • Tension de service nomi­nale, AC (con­tact de signal)
      5 - 250 V
    • Tension de service nomi­nale DC (con­tact de signal)
      30 - 30 V
    • Niveau de protec­tion Up L-N/PEN selon IEC61643-11
      1350 V
    • Type de tension d'ali­men­ta­tion
      AC
    • Tension de test de réfé­rence Utest, AC
      255 V
    • Caté­gorie de surten­sion selon IEC60947-1 2.5.60 tableau 1
      3
    • Tension nomi­nale
      240 - 415 V AC ± 10%
    Courant élec­trique
    • Courant de court-­cir­cuit nominal (Isccr)
      25 kA
    • Protec­tion max. contre les surin­ten­si­tés, connexion paral­lèle (fusi­ble)
      125 A
    • Protec­tion max. contre les surin­ten­si­tés, connexion en série (fusi­ble)
      80 A
    • Courant nominal de décharge
      20 kA
    • Courant de décharge nominal In, 8 - 20 µs, L-N (PEN)
      20 kA
    • Courant nominal de fonc­tion­ne­ment AC (con­tact de signal)
      0,005 - 1,5 mA
    • Courant de service nomi­nal, DC (con­tact de signal)
      1 - 1 A
    • Capa­cité d'ex­tinc­tion du courant de suite
      0,1 kA
    • Courant de décharge max. (Imax)
      40 kA
    • Courant de décharge max. (Imax) L-N (PEN)
      40 kA
    • Courant rési­duel IPE
      < 5 μA
    Dimen­sions
    • Hauteur
      96,8 mm
    • Largeur
      35,60 mm
    • Profon­deur
      65,7 mm
    • Longueur de dénu­dage
      16 mm
    • Longueur de dénu­dage (con­tact de signal)
      7 mm
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -40 - 80 °C
    • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
      5 - 95%
    • Tempé­ra­ture de stocka­ge/­trans­port
      -40 - 80 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Alti­tude
      2000 m
    Confi­gu­ra­tion du réseau
    • Type de réseau
      TN-S, TT
    • Schéma TN
      Non
    • Schéma TN-C
      Non
    • Schéma TN-C-S
      Non
    • Schéma TN-S
      Oui
    • Schéma TT
      Oui
    • Schéma IT
      Non
    • Schéma DC
      Non
    Equi­pe­ment
    • Avec contact de signa­li­sa­tion à distance
      Oui
    • Courant nominal de charge IL
      80 A
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1,5 - 25 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1,5 - 35 mm²
    • Section de raccor­de­ment en câble souple
      1.5 - 25 mm²
    • Section, conduc­teur flexible (con­tact de signal)
      0,14 - 1,5 mm²
    • Section de raccor­de­ment en câble rigide
      1.5 - 35 mm²
    • Section, conduc­teur rigide (con­tact de signal)
      0,14 - 1,5 mm²
    • Nombre de points de connexion
      1
    Normes
    • Classe d'exi­gence IEC61643
      T2
    Fréquence
    • Fréquence
      50 - 60 Hz
    Instal­la­tion, montage
    • Couple de serrage
      3 - 4,5 Nm
    • Compa­tible pour une instal­la­tion en inté­rieur
      Oui
    Confi­gu­ra­tion
    • Avec fusible de protec­tion intégré
      Non
    Connec­ti­vité
    • Type de montage
      Rail DIN
    • Type de connec­tion / prise
      Raccor­de­ment borne à vis
    • Type de connexion (con­tact de signal)
      ‌Rac­cor­de­ment à fiche, Raccor­de­ment borne à vis
    Fonc­tions
    • Convient pour une confi­gu­ra­tion supplé­men­taire du système
      Non
    Fusible
    • Carac­té­ris­tique du fusible
      gG
    Usage interne unique­ment
    • Nombre de demi-­mo­dules de 17.5mm unique­ment pour appa­reil et kit
      4
    Attri­buts d'iden­ti­fi­ca­tion spéci­fiques pour la protec­tion
    • Filtrer type de produit
      SPD
    Sécu­rité
    • Compor­te­ment TOV à UT (N-PE)
      1200 V AC (200 ms / withs­tand mode)
    • Mode de protec­tion
      L-N, L-PE, N-PE
    • Facteur de déclen­che­ment k
      1,6
    • Compor­te­ment TOV à UT (L-N)
      350 V AC (5 s / withs­tand mode), 460 V AC (120 min / safe failure mode)
    • Classe de protec­tion
      Classe II
    Matière
    • Couleur du produit
      Gris clair
    • Code RAL
      7035
    • Matière
      Ther­mo­plas­tique, Poly­amide (PA)

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Hager déclaration REACH SPB215
    PDF
    Hager Rapport RoHS SPB215
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image SPB215 | Hager Suisse

      Image produit SPB215

    • Fiche technique

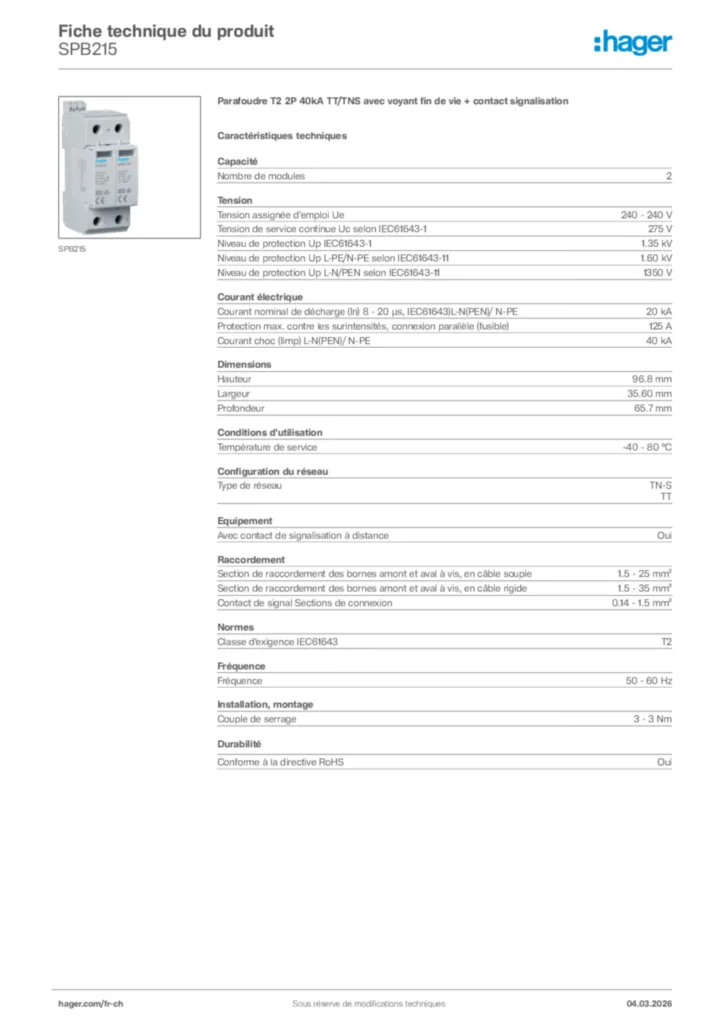

      Image Hager Fiche technique du produit SPB215 | Hager Suisse

      Hager Fiche technique du produit SPB215

      Parafoudre T2 2P 40kA TT/TNS avec voyant fin de vie + contact signalisation

      PDF

    • Guide d'installation

      Image Guide d'installation International 2022-06-14 | Hager Suisse

      Guide d'installation International 2022-06-14

      PDF
      996,26 kB

    • Déclaration de conformité

      Image Déclaration de conformité en-US 2026-07-15 | Hager Suisse

      Déclaration de conformité en-US 2026-07-15

      PDF
      333,47 kB
