Parasurtension Hager SPD 1P 20kA télécomm. FM TN-C Imax 40kA Up 1.5kV 1UM SPB115
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Jeu de barres de phase modulaire 5 produit(s) disponible(s)
Complétez votre système
-
KDN380ABarre de pontage 3P 80A fourche 16mm² 12M
19.50 CHF / pc.* -
KDN380BBarre de pontage 3P 80A fourche 16mm² 57M
80.80 CHF / pc.* -
KDN480B
Barre de pontage 4P 80A fourche 16mm² 56M
109.50 CHF / pc.* -
KDN363FBarre de pontage 3P+N 63A fourche 10mm² 12M
21.95 CHF / pc.* -
KDN480ABarre de pontage 4P 80A fourche 16mm² 12M
26.00 CHF / pc.*
Caractéristiques techniques
Capacité
-
Nombre de modules1
Tension
-
Tension assignée d'emploi Ue240 - 240 V
-
Tension de service continue Uc selon IEC61643-1275 V
-
Niveau de protection Up IEC61643-11,35 kV
-
Niveau de protection Up L-PE/N-PE selon IEC61643-111,35 kV
-
Niveau de protection Up L-N/PEN selon IEC61643-111350 V
Courant électrique
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/ N-PE20 kA
-
Protection max. contre les surintensités, connexion parallèle (fusible)125 A
-
Courant choc (Iimp) L-N(PEN)/ N-PE40 kA
Dimensions
-
Hauteur96,8 mm
-
Largeur17,60 mm
-
Profondeur65,7 mm
Conditions d'utilisation
-
Température de service-40 - 80 °C
Configuration du réseau
-
Type de réseauTN, TN-C, TT
Equipement
-
Avec contact de signalisation à distanceOui
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple1,5 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1,5 - 35 mm²
-
Contact de signal Sections de connexion0,14 - 1,5 mm²
Normes
-
Classe d'exigence IEC61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 4,5 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPB115
-
Fiche technique

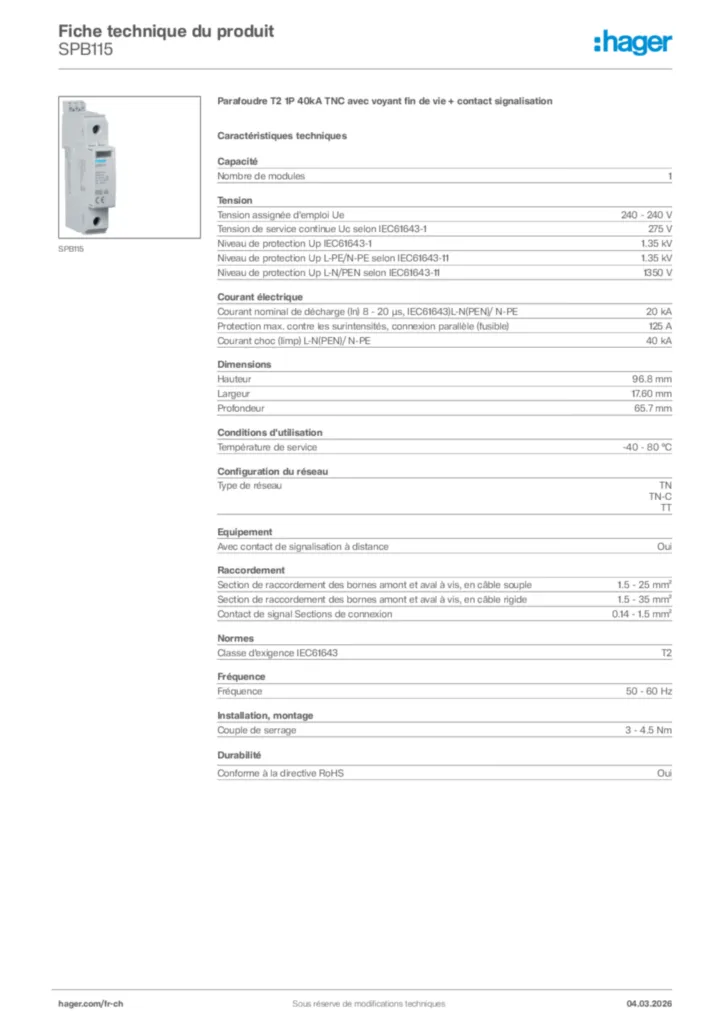

Hager Fiche technique du produit SPB115
Parafoudre T2 1P 40kA TNC avec voyant fin de vie + contact signalisation
PDF -
Guide d'installation
Guide d'installation International 2022-06-14
PDF996,26 kB
