Module enfichable Hager SPB, tension nominale AC 240 V, courant d'impact de fuite nominal (8/20) 20 kA, courant de décharge (8/20) max. 40 kA, niveau de protection 1.5 kV, niveau de protection L-N 1.5 kV, niveau de protection N-PE 1.5 kV, section max. de conducteur rigide (uni-/multifilaire) 35 mm², section max. de conducteur souple (fils fin) 25 mm², dimension 1 UM
EAN
3250615514868
E-nr.
808 490 234
VPE
1 pc.
Groupe de rabais
S2
Module enfichable Hager SPB T2 N-PE 20kA Uc 260V Imax 40kA Up 1.5kV 1UM SPB015N
Prix*
114.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Produits compatibles
-
Produits liés 3 produit(s) disponible(s)
Produits liés
Caractéristiques techniques
Capacité
-
Nombre de modules1
Tension
-
Tension assignée d'emploi Ue240 - 240 V
-
Tension de service continue Uc selon IEC61643-1275 V
-
Niveau de protection Up IEC61643-11,50 kV
-
Niveau de protection Up L-PE/N-PE selon IEC61643-111,35 kV
-
Niveau de protection Up L-N/PEN selon IEC61643-111500 V
Courant électrique
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/ N-PE20 kA
-
Courant choc (Iimp) L-N(PEN)/ N-PE40 kA
Dimensions
-
Hauteur52,4 mm
-
Largeur17,50 mm
-
Profondeur55,3 mm
Conditions d'utilisation
-
Température de service-40 - 80 °C
Configuration du réseau
-
Type de réseauTN-S, TT
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple25 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide35 - 35 mm²
Normes
-
Classe d'exigence IEC61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 3 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPB015N
-

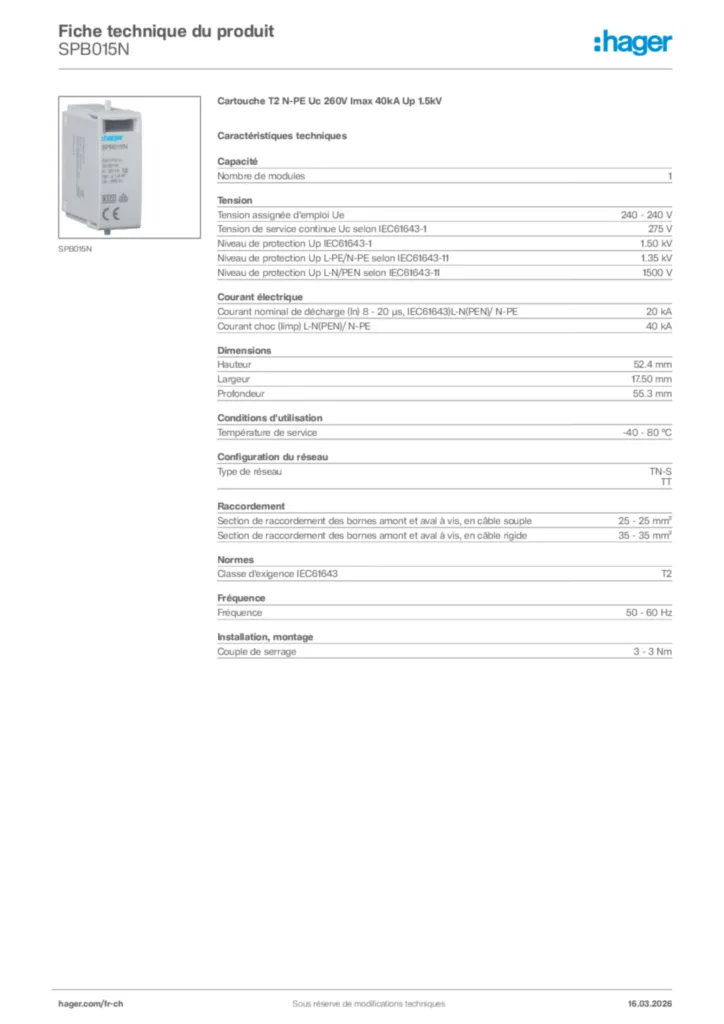

Fiche technique
Hager Fiche technique du produit SPB015N
Cartouche T2 N-PE Uc 260V Imax 40kA Up 1.5kV
PDF -
Déclaration de conformité
CE_22.3494.10.22_universZ_U84...
Déclaration de conformité International 2022-12-16
PDF390,47 kB
Declaration
Déclaration de conformité International 2022-05-31
PDF861,42 kB
Declaration
Déclaration de conformité International 2022-12-16
PDF299,57 kB
Declaration
Déclaration de conformité International 2022-05-31
PDF918,90 kB
Déclaration de conformité International 2023-12-20
PDF375,42 kB
Déclaration de conformité International 2023-12-20
PDF381,49 kB
