Module enfichable Hager SPB T2 L-N 20kA Uc 275V Imax 40kA Up 1.35kV 1UM SPB015
Module enfichable Hager SPB, tension nominale AC 240 V, courant d'impact de fuite nominal (8/20) 20 kA, courant de décharge (8/20) max. 40 kA, niveau de protection 1.35 kV, niveau de protection L-N 1.35 kV, niveau de protection N-PE 1.35 kV, section max. de conducteur rigide (uni-/multifilaire) 35 mm², section max. de conducteur souple (fils fin) 25 mm², dimension 1 UM
EAN
3250615514851
E-nr.
808 490 134
VPE
1 pc.
Groupe de rabais
S2
Prix*
90.50 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Produits compatibles
-
Produits liés 2 produit(s) disponible(s)
Produits liés
-
SPB413Parafoudre T2 4P 40kA TT/TNS avec voyant fin de vie 315A
214.00 CHF / pc.* -
SPB415Parafoudre T2 4P 40kA TT/TNS avec voyant fin de vie + contact signalisation
225.00 CHF / pc.*
Caractéristiques techniques
Capacité
-
Nombre de modules1
Tension
-
Tension assignée d'emploi Ue240 - 240 V
-
Tension de service continue Uc selon IEC61643-1275 V
-
Niveau de protection Up IEC61643-11,35 kV
-
Niveau de protection Up L-PE/N-PE selon IEC61643-111,35 kV
-
Niveau de protection Up L-N/PEN selon IEC61643-111350 V
Courant électrique
-
Courant nominal de décharge (In) 8 - 20 µs, IEC61643)L-N(PEN)/ N-PE20 kA
-
Protection max. contre les surintensités, connexion parallèle (fusible)125 A
-
Courant choc (Iimp) L-N(PEN)/ N-PE40 kA
Dimensions
-
Hauteur52,4 mm
-
Largeur17,50 mm
-
Profondeur55,3 mm
Conditions d'utilisation
-
Température de service-40 - 80 °C
Configuration du réseau
-
Type de réseauTN, TT
Normes
-
Classe d'exigence IEC61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3 - 3 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPB015
-

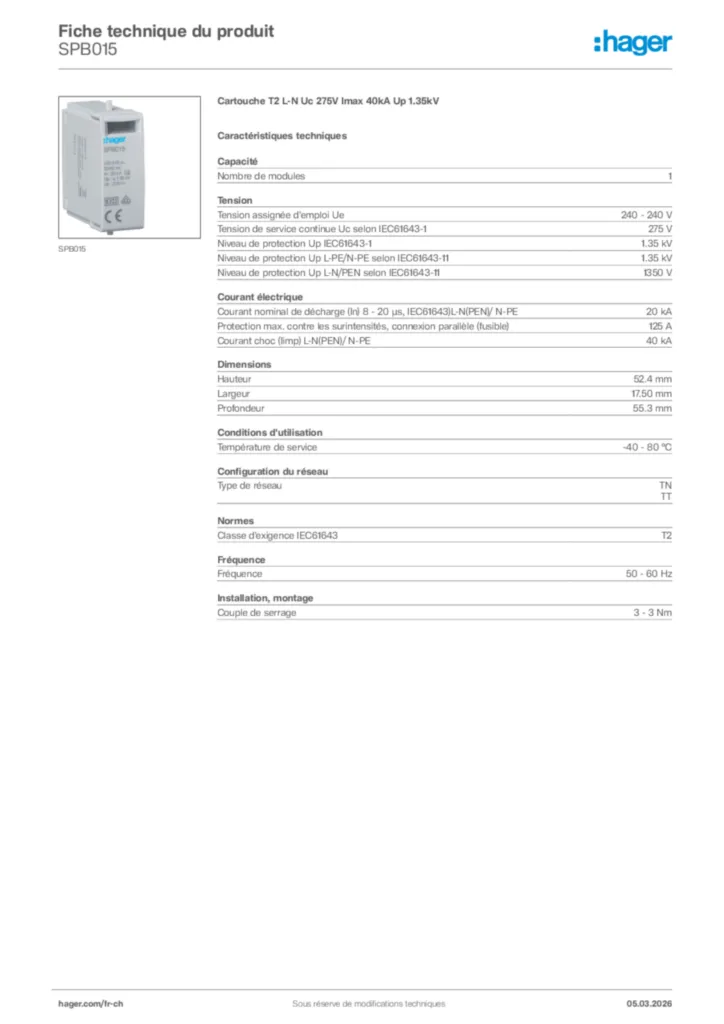

Fiche technique
