Appareil de mesure multifonction INC SM103E, 96×96×60 mm, affichage LCD, domaine de tension 18…700 V AC directement, jusqu'a 500 kV par convertiseur de tension /60, /100, /110, /115, /120, /173, /190 V AC, gamme de fréquence 45…65 Hz, gamme de courant 5 mA…9999 A par transformateur d'intensité /5 A, T -10…55 °C, IP30
EAN
3250615639981
E-nr.
981 871 194
VPE
1 pc.
Groupe de rabais
E2
Appareil de mesure multifonction AMD Hager SM103E SM103E
Prix*
524.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Accessoires pour outils de mesure 8 produit(s) disponible(s)
Complétez votre système
-
SM214Module ethernet + RS485 jbus-modbus pour SM103E
520.00 CHF / pc.* -
SM213Module ethernet jbus-modbus pour SM103E
384.00 CHF / pc.* -
SM211Module de communication RS485 JBUS/MODBUS pour centrale mesure & analyse réseau
209.00 CHF / pc.* -
SM205Module température pour centrale de mesure et d'analyse de réseau
257.00 CHF / pc.* -
SM204Module mémoire pour centrale de mesure et d'analyse de réseau
450.00 CHF / pc.* -
SM203
Module sortie analogique pour centrale de mesure et d'analyse de réseau
189.50 CHF / pc.* -
SM202
Module entrée-sortie pour SM103E
168.00 CHF / pc.* -
SM201Module sortie imp. pour SM103E
102.00 CHF / pc.*
Caractéristiques techniques
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur96 mm
-
Largeur96 mm
-
Profondeur60 mm
Sécurité
-
Indice de protection IPIP51
Capacité
-
Nombre de modules5
Conditions d'utilisation
-
Température de service-10 - 55 °C
-
Température de stockage/transport-20 - 80 °C
Connectivité
-
Type de connection / priseBorne à vis
Raccordement
-
Section de raccordement en câble souple2.5 - 6 mm²
-
Section de raccordement en câble rigide2.5 - 6 mm²
Puissance
-
Puissance dissipée totale sous IN10 W
-
Puissance consommée VA10 VA
Equipement
-
Type d'afficheurLCD
Mesure
-
Plage de mesure de la fréquence45 - 65 Hz
-
Type d'appareil de mesureMultimètre
-
Plage de mesure du courant0 - 9995 A
Installation, montage
-
MontageEncastré, En saillie
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SM103E
-
Fiche technique

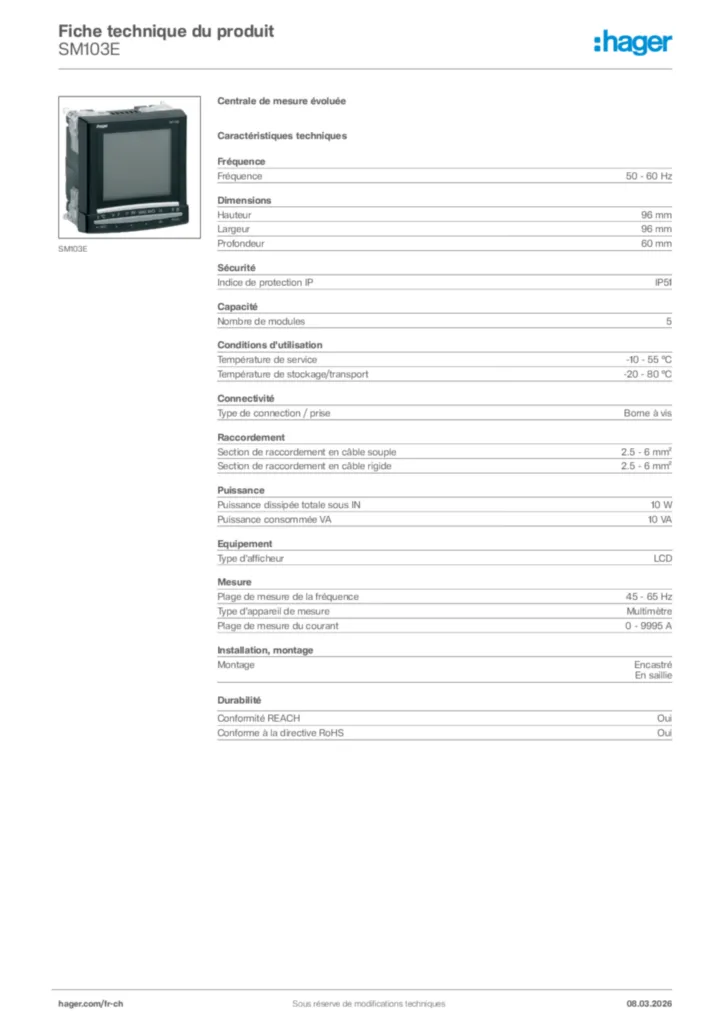

Hager Fiche technique du produit SM103E
Centrale de mesure évoluée
PDF -
Guide d'installation
Notice SM103E FR-DE-GB-IT-NL-ES-PT
Guide d'installation en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2011-09-21
PDF7,56 MB -
Annexe produit
Table de communications SM103E
Annexe produit International 2024-01-31
XLS450,00 kB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB
