Interrupteur AMD Hager 125A 230V 1 fermeur 0 ouvreur 0 inverseur 1UM SBN199
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Fonctions interverouillage 1 produit(s) disponible(s) -
Fonctions de séparation de phase 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
Complétez votre système
-
MZN121
Jeu de 3 séparateurs de phase pour disjoncteur
3.35 CHF / jeu*
-
MZN120
Cache-borne cache-vis pour disjoncteur
1.25 CHF / pc.*
-
ESC080
Contact auxiliaire 6A, 1F+1O
30.65 CHF / pc.*
Caractéristiques techniques
Architecture
-
Nombre de pôles1
-
Type d'organe de commandeInterrupteur de coupure
-
Type de pôles1P
Courant électrique
-
Courant assigné nominal125 A
-
Courant court-circuit avec fusible gI-gG1,50 kA
-
Courant assigné d'emploi en AC21 en catégorie A125 A
-
Courant assigné d'emploi en AC21 en catégorie B125 A
-
Courant assigné d'emploi en AC22 en catégorie A125 A
-
Courant assigné d'emploi en AC22 en catégorie B125 A
-
Pouvoir de fermeture en court-circuit Icm sous 240 V AC selon IEC60947-32,11 kA
-
Courant assigné admissible sous 1 seconde IEC609471,50 kA
Installation, montage
-
Couple de serrage3,60 - 3,60 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement440 V
-
Tension assignée de tenue aux chocs6000 V
Capacité
-
Nombre de modules1
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts NO1
-
Nombre de contacts NF0
Conditions d'utilisation
-
Température de service-20 - 70 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple6 - 35 mm²
-
Section de raccordement en câble rigide6 - 50 mm²
Endurance
-
Endurance mécanique nombre de manœuvres40000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles2500
-
Endurance électrique à charge nominale en AC22 en nombre de cycles2500
Puissance
-
Puissance dissipée totale sous IN8 W
-
Puissance dissipée par pôle à In8 W
Connectivité
-
Alignement des bornes basses pour appareils modulairesBornes alignées
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SBN199
-
Fiche technique

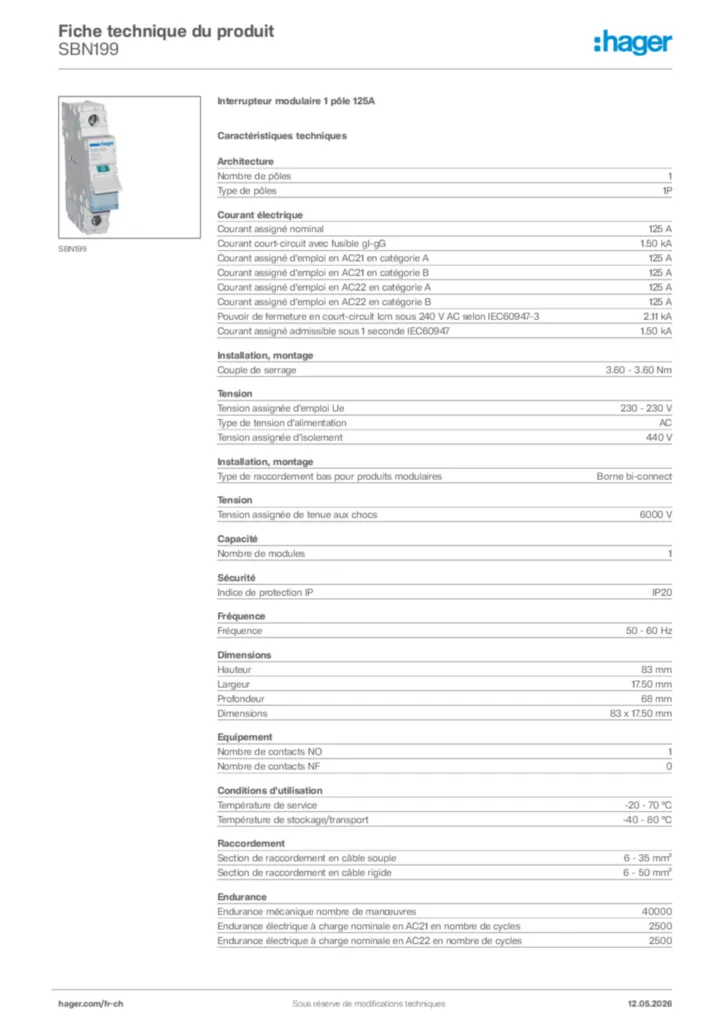

Hager Fiche technique du produit SBN199
