    • NSN404
    EAN
    3250614646478
    E-nr.
    807 874 044
    VPE
    1 pc.

    Disjoncteur Hager MCB 4P 415V type D 4A Icu 25kA 4UM NSN404

    Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Disjoncteur Hager MCB 4P 415V type D 4A Icu 25kA 4UM

    NSN404

    • Accessoires
    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

  • Voir plus (12)
    • Fonc­tions inter­ve­rouillage 1 produit(s) disponible(s)
    • Fonc­tions de sépa­ra­tion de phase 1 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)
    • Déclen­cheur à sous-­ten­sion 1 produit(s) disponible(s)
    • bobine à émis­sion 2 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 2 produit(s) disponible(s)

    Complétez votre système

    • Fonc­tions inter­ve­rouillage
    • Fonc­tions de sépa­ra­tion de phase
    • Cache-­borne
    • Déclen­cheur à sous-­ten­sion
    • bobine à émis­sion
    • Bloc de contact auxi­liaire
    • Bloc diffé­ren­tiel de type AC S
    • Jeu de barres de phase modu­laire
    • Capu­chon/­bande de protec­tion pour jeu de barres de phase
    • MZN175

      Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
      15.40 CHF  / pc.*
    • MZN121

      Jeu de 3 séparateurs de phase pour disjoncteur
      3.35 CHF  / jeu*
    • MZN120

      Cache-borne cache-vis pour disjoncteur
      1.25 CHF  / pc.*
    • MZ206

      Bobine manque tension 230V AC
      61.10 CHF  / pc.*
    • MZ204

      Bobine à émission 24-48V AC 12-48V DC
      64.50 CHF  / pc.*
    • MZ203

      Bobine à émission 230-415V AC 110-130V DC
      61.10 CHF  / pc.*
    • MZ202

      Contact signal défaut 10+1F 6A 240V AC
      28.15 CHF  / pc.*
    • MZ201

      Contact auxiliaire 10+1F 6A 240V AC
      24.30 CHF  / pc.*
    • BP463N

      Bloc différentiel 4P 63A 300mA type A S
      283.00 CHF  / pc.*
    • KDN480A

      Barre de pontage 4P 80A fourche 16mm² 12M
      27.55 CHF  / pc.*
    • KDN480B

      Barre de pontage 4P 80A fourche 16mm² 56M
      116.00 CHF  / pc.*
    • KZN024

      Bouchon latéral pour barre de pontage KDN 4P
      10.20 CHF  / 10 pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      4 A
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      15 kA
    • Pouvoir de coupure ultime Icu AC selon IEC60947-2
      25 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      25 kA
    Archi­tec­ture
    • Type de pôles
      4P
    • Courbe
      D
    Capa­cité
    • Nombre de modules
      4
    Instal­la­tion, montage
    • Couple de serrage nominal borne haute
      2,80 - 2,80 Nm
    • Couple de serrage nominal borne basse
      2,80 - 2,80 Nm
    • Couple de serrage
      2,80 - 2,80 Nm
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne bi-connect
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    • Posi­tion de montage du produit sous 360°
      Oui
    Tension
    • Tension assi­gnée d'em­ploi Ue
      415 - 415 V
    • Type de tension d'ali­men­ta­tion
      AC
    • Tension assi­gnée d'iso­le­ment
      500 V
    • Tension assi­gnée de tenue aux chocs
      6000 V
    Fréquence
    • Fréquence
      50 - 60 Hz
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1 - 35 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble souple
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble rigide
      1 - 35 mm²
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    • Distance de la grille
      60 mm
    Condi­tions d'uti­li­sa­tion
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
      Pout tous climats
    • Tempé­ra­ture de service
      -25 - 70 °C
    Puis­sance
    • Puis­sance dissipée totale sous IN
      10,90 W
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    • Aligne­ment des bornes hautes pour appa­reils modu­laires
      Bornes alignées
    • Aligne­ment des bornes basses pour appa­reils modu­laires
      Bornes alignées
    Dimen­sions
    • Hauteur
      83 mm
    • Largeur
      70 mm
    • Profon­deur
      70 mm

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    REACH declaration NSN404
    PDF
    Hager Rapport RoHS NSN404
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image NSN404 | Hager Suisse

      Image produit NSN404

    • Fiche technique

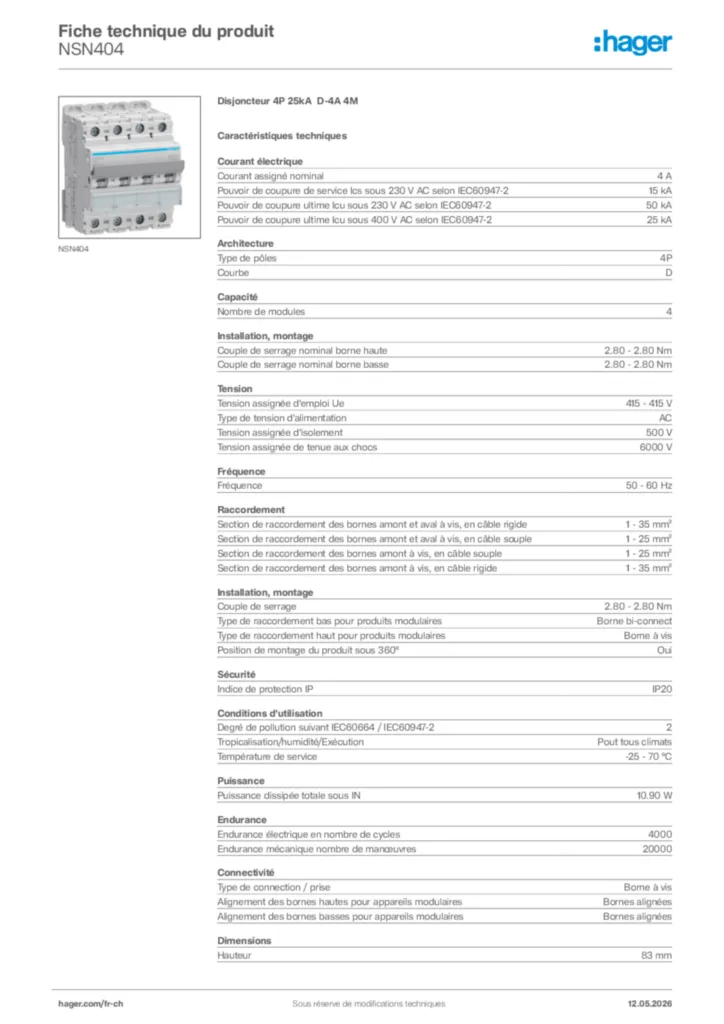

      Image Hager Fiche technique du produit NSN404 | Hager Suisse

      Hager Fiche technique du produit NSN404

      Disjoncteur 4P 25kA D-4A 4M

      PDF

    • Déclaration de conformité

      Image UKCA Declaration of Conformity | Hager Suisse

      UKCA Declaration of Conformity

      Déclaration de conformité en-GB 2024-10-02

      PDF
      653,93 kB
