Disjoncteur 1P+N 6kA C-32A 1M • MLN532A | Hager
Suisse
Menu
Account

Disjoncteur Hager MCB 2P 253V type C 32A Icn 6kA 1UM MLN532A

EAN
3250614318160
E-nr.
805 122 114
VPE
12 Pièces

Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.

Complétez votre système

Accessoires optionnels

  • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
  • Jeu de barres de phase modu­laire 4 produit(s) disponible(s)

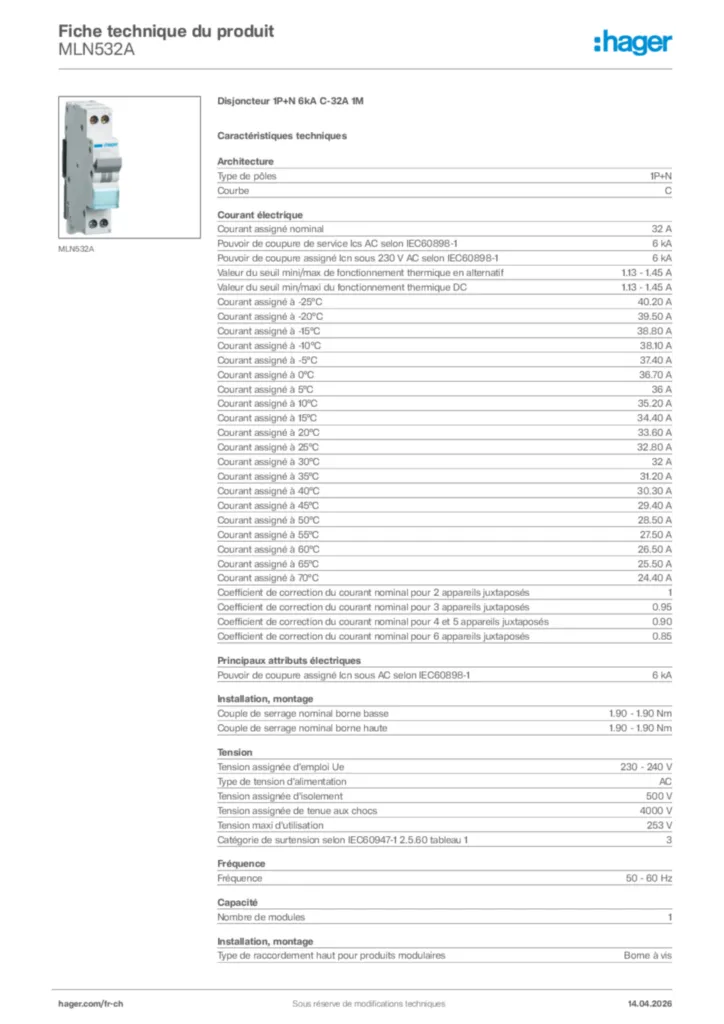

Caractéristiques techniques

Archi­tec­ture
  • Type de pôles
    1P+N
  • Courbe
    C
Courant élec­trique
  • Courant assigné nominal
    32 A
  • Pouvoir de coupure de service Ics AC selon IEC60898-1
    6 kA
  • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
    6 kA
  • Valeur du seuil mini/max de fonc­tion­ne­ment ther­mique en alter­natif
    1,13 - 1,45 A
  • Valeur du seuil min/­maxi du fonc­tion­ne­ment ther­mique DC
    1,13 - 1,45 A
  • Courant assigné à -25°C
    40,20 A
  • Courant assigné à -20°C
    39,50 A
  • Courant assigné à -15°C
    38,80 A
  • Courant assigné à -10°C
    38,10 A
  • Courant assigné à -5°C
    37,40 A
  • Courant assigné à 0°C
    36,70 A
  • Courant assigné à 5°C
    36 A
  • Courant assigné à 10°C
    35,20 A
  • Courant assigné à 15°C
    34,40 A
  • Courant assigné à 20°C
    33,60 A
  • Courant assigné à 25°C
    32,80 A
  • Courant assigné à 30°C
    32 A
  • Courant assigné à 35°C
    31,20 A
  • Courant assigné à 40°C
    30,30 A
  • Courant assigné à 45°C
    29,40 A
  • Courant assigné à 50°C
    28,50 A
  • Courant assigné à 55°C
    27,50 A
  • Courant assigné à 60°C
    26,50 A
  • Courant assigné à 65°C
    25,50 A
  • Courant assigné à 70°C
    24,40 A
  • Coef­fi­cient de correc­tion du courant nominal pour 2 appa­reils juxta­posés
    1
  • Coef­fi­cient de correc­tion du courant nominal pour 3 appa­reils juxta­posés
    0,95
  • Coef­fi­cient de correc­tion du courant nominal pour 4 et 5 appa­reils juxta­posés
    0,90
  • Coef­fi­cient de correc­tion du courant nominal pour 6 appa­reils juxta­posés
    0,85
Instal­la­tion, montage
  • Couple de serrage nominal borne basse
    1,90 - 1,90 Nm
  • Couple de serrage nominal borne haute
    1,90 - 1,90 Nm
  • Type de raccor­de­ment haut pour produits modu­laires
    Borne à vis
  • Type de raccor­de­ment bas pour produits modu­laires
    Borne à vis
  • Couple de serrage
    1,90 - 1,90 Nm
Prin­ci­paux attri­buts élec­triques
  • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
    6 kA
Tension
  • Tension assi­gnée d'em­ploi Ue
    230 - 240 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Tension assi­gnée d'iso­le­ment
    500 V
  • Tension assi­gnée de tenue aux chocs
    4000 V
  • Tension maxi d'uti­li­sa­tion
    253 V
  • Caté­gorie de surten­sion selon IEC60947-1 2.5.60 tableau 1
    3
Fréquence
  • Fréquence
    50 - 60 Hz
Capa­cité
  • Nombre de modules
    1
Puis­sance
  • Puis­sance dissipée totale sous IN
    6 W
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 70 °C
  • Alti­tude
    2000 m
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    1000
  • Endu­rance méca­nique nombre de manœuvres
    20000
Sécu­rité
  • Indice de protec­tion IP
    IP20
Connec­ti­vité
  • Type de connec­tion / prise
    Borne à vis
  • Aligne­ment des bornes hautes pour appa­reils modu­laires
    Borne décalée
  • Aligne­ment des bornes basses pour appa­reils modu­laires
    Borne décalée
Raccor­de­ment
  • Section de raccor­de­ment des bornes amont à vis, en câble rigide
    1 - 25 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble souple
    1 - 16 mm²
Dimen­sions
  • Hauteur
    84,70 mm
  • Largeur
    17,50 mm
  • Profon­deur
    70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

Document PEP en-GB 2025-11-20
PDF
67,85 MB
Hager déclaration REACH MLN532A
PDF
Hager Rapport RoHS MLN532A
PDF

Documents

Plus de téléchargements
*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
