Disjoncteur Hager MCB 2P 253V type C 20A Icn 6kA 1UM MLN520A
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s) -
Jeu de barres de phase modulaire 4 produit(s) disponible(s)
Complétez votre système
-
LZ060
Intercalaire de dissipation
1.45 CHF / pc.*
-
KB163PBarre de pontage 1P 63A languette 10mm² marron 13M
7.85 CHF / pc.* -
KB163NBarre de pontage 1P 63A languette 10mm² bleu 13M
7.85 CHF / pc.* -
KB963P
Barre de pontage 1P 63A languette 10mm² marron 12M
15.00 CHF / pc.* -
KB963NBarre de pontage 1P 63A languette 10mm² bleu 12M
15.00 CHF / pc.*
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
Courant électrique
-
Courant assigné nominal20 A
-
Pouvoir de coupure de service Ics AC selon IEC60898-16 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-16 kA
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Valeur du seuil min/maxi du fonctionnement thermique DC1,13 - 1,45 A
-
Courant assigné à -25°C25,10 A
-
Courant assigné à -20°C24,70 A
-
Courant assigné à -15°C24,30 A
-
Courant assigné à -10°C23,80 A
-
Courant assigné à -5°C23,40 A
-
Courant assigné à 0°C22,90 A
-
Courant assigné à 5°C22,50 A
-
Courant assigné à 10°C22 A
-
Courant assigné à 15°C21,50 A
-
Courant assigné à 20°C21 A
-
Courant assigné à 25°C20,50 A
-
Courant assigné à 30°C20 A
-
Courant assigné à 35°C19,50 A
-
Courant assigné à 40°C18,90 A
-
Courant assigné à 45°C18,40 A
-
Courant assigné à 50°C17,80 A
-
Courant assigné à 55°C17,20 A
-
Courant assigné à 60°C16,60 A
-
Courant assigné à 65°C15,90 A
-
Courant assigné à 70°C15,30 A
-
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
-
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
-
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,90
-
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Installation, montage
-
Couple de serrage nominal borne basse1,90 - 1,90 Nm
-
Couple de serrage nominal borne haute1,90 - 1,90 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage1,90 - 1,90 Nm
Tension
-
Tension assignée d'emploi Ue230 - 240 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
-
Tension maxi d'utilisation253 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 13
Fréquence
-
Fréquence50 - 60 Hz
Capacité
-
Nombre de modules1
Puissance
-
Puissance dissipée totale sous IN3,90 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
-
Altitude2000 m
Endurance
-
Endurance électrique en nombre de cycles1000
-
Endurance mécanique nombre de manœuvres20000
Sécurité
-
Indice de protection IPIP20
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBorne décalée
-
Alignement des bornes basses pour appareils modulairesBorne décalée
Raccordement
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 16 mm²
Dimensions
-
Hauteur84,70 mm
-
Largeur17,50 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit MLN520A
-

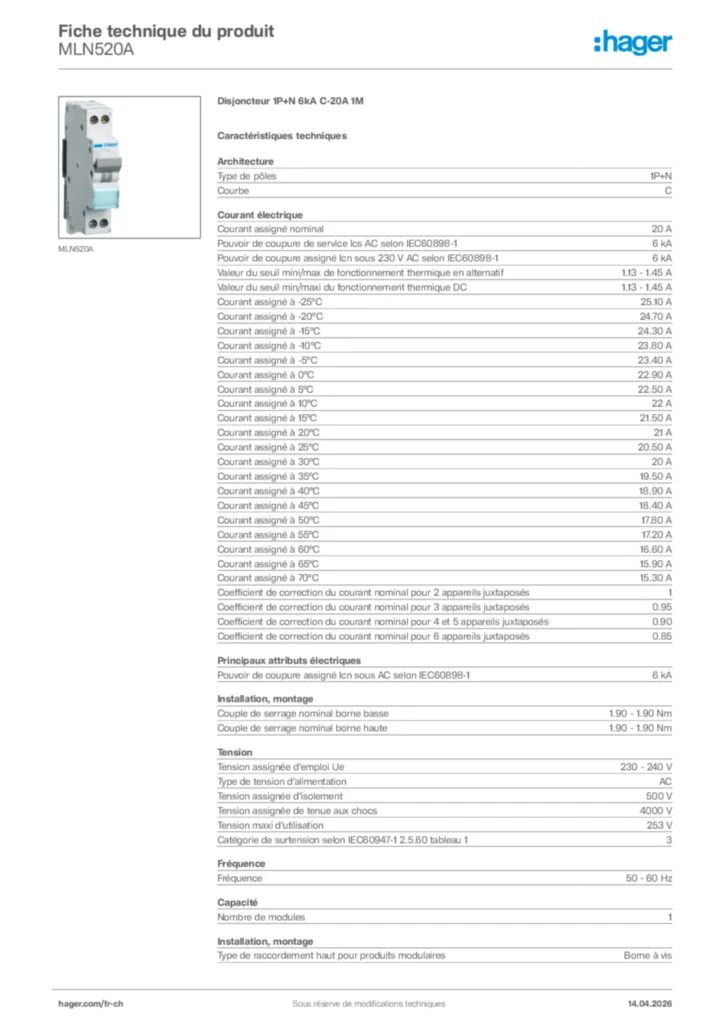

Fiche technique
