Disjoncteur Hager MCB 2P 253V type C 10A Icn 6kA 1UM MLN510A

Name: MLN510A
Brand: Hager
SKU: MLN510A
Price: 33.5 CHF

EAN

3250614318115

E-nr.

805 118 114

VPE

12 Pièces

Groupe de rabais

Prix*

33,50 CHF

/ pc. *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

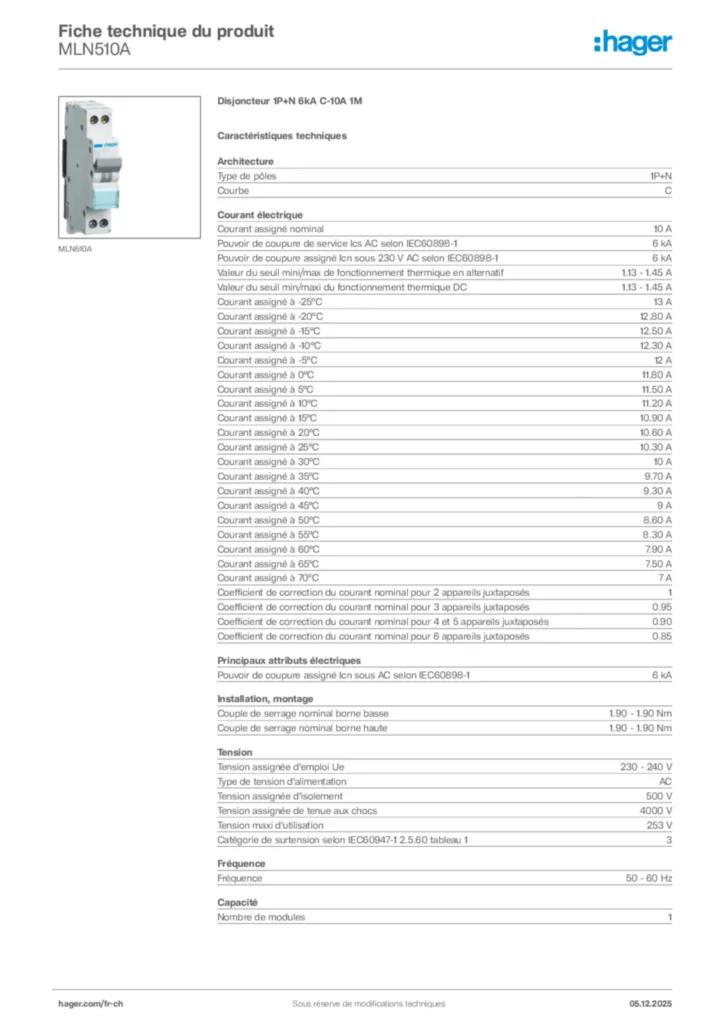

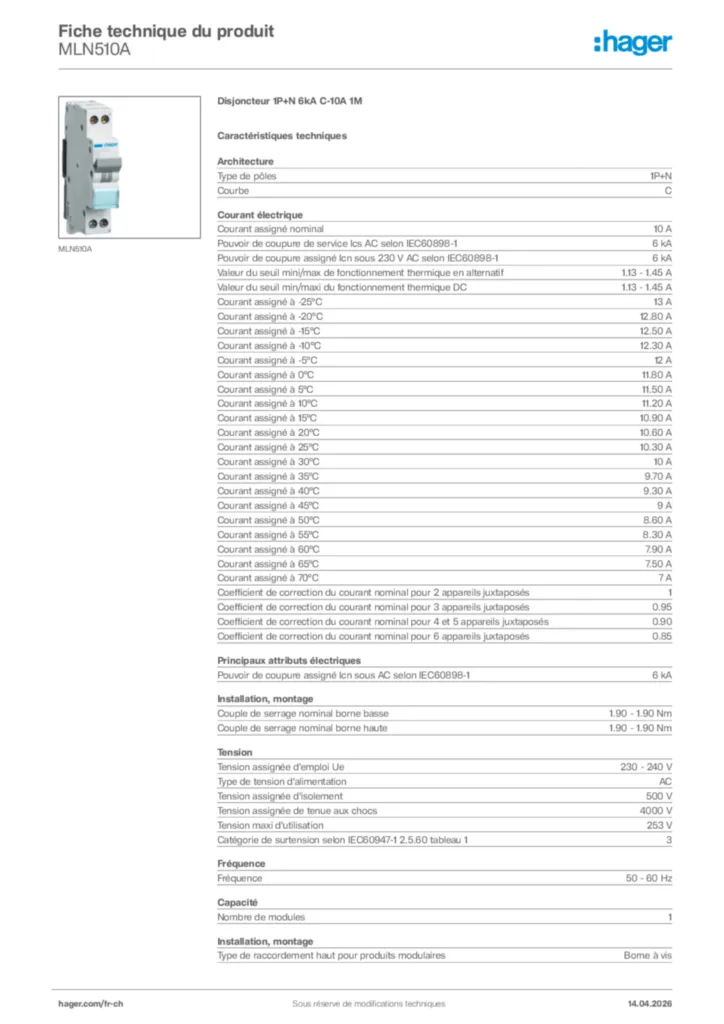

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Jeu de barres de phase modulaire 4 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

10 A
Pouvoir de coupure de service Ics AC selon IEC60898-1

6 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1

6 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Valeur du seuil min/maxi du fonctionnement thermique DC

1,13 - 1,45 A
Courant assigné à -25°C

13 A
Courant assigné à -20°C

12,80 A
Courant assigné à -15°C

12,50 A
Courant assigné à -10°C

12,30 A
Courant assigné à -5°C

12 A
Courant assigné à 0°C

11,80 A
Courant assigné à 5°C

11,50 A
Courant assigné à 10°C

11,20 A
Courant assigné à 15°C

10,90 A
Courant assigné à 20°C

10,60 A
Courant assigné à 25°C

10,30 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,70 A
Courant assigné à 40°C

9,30 A
Courant assigné à 45°C

9 A
Courant assigné à 50°C

8,60 A
Courant assigné à 55°C

8,30 A
Courant assigné à 60°C

7,90 A
Courant assigné à 65°C

7,50 A
Courant assigné à 70°C

7 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Couple de serrage nominal borne basse

1,90 - 1,90 Nm
Couple de serrage nominal borne haute

1,90 - 1,90 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

1,90 - 1,90 Nm

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

253 V
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 1

3

Fréquence

50 - 60 Hz

Nombre de modules

1

Puissance dissipée totale sous IN

2,40 W

Température de service

-25 - 70 °C
Altitude

2000 m

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

20000

Indice de protection IP

IP20

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²

Hauteur

84,70 mm
Largeur

17,50 mm
Profondeur

70 mm
