Disjoncteur Hager MCB quickconnect 3P 3 230V type B 13A Icn 6kA 4UM MCB313
EAN
3250614324420
E-nr.
805 089 004
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Type de pôles3x 1P+N
-
CourbeB
Courant électrique
-
Courant assigné nominal13 A
-
Pouvoir de coupure de service Ics AC selon IEC60898-16 kA
-
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-16 kA
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13 - 1,45 A
-
Courant assigné à -25°C16,84 A
-
Courant assigné à -20°C16,53 A
-
Courant assigné à -15°C16,21 A
-
Courant assigné à -10°C15,89 A
-
Courant assigné à -5°C15,56 A
-
Courant assigné à 0°C15,22 A
-
Courant assigné à 5°C14,87 A
-
Courant assigné à 10°C14,52 A
-
Courant assigné à 15°C14,15 A
-
Courant assigné à 20°C13,78 A
-
Courant assigné à 25°C13,40 A
-
Courant assigné à 30°C13 A
-
Courant assigné à 35°C12,85 A
-
Courant assigné à 40°C12,69 A
-
Courant assigné à 45°C12,54 A
-
Courant assigné à 50°C12,38 A
-
Courant assigné à 55°C12,22 A
-
Courant assigné à 60°C12,06 A
-
Courant assigné à 65°C11,89 A
-
Courant assigné à 70°C11,73 A
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Installation, montage
-
Couple de serrage nominal borne basse2 - 2 Nm
-
Type de raccordement haut pour produits modulairesQuickConnect
-
Type de raccordement bas pour produits modulairesBorne bi-connect, Quick jeu de barres
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 13
Fréquence
-
Fréquence50 - 60 Hz
Capacité
-
Nombre de modules4
Puissance
-
Puissance dissipée totale sous IN9,94 W
Conditions d'utilisation
-
Température de service-5 - 40 °C
-
Altitude2000 m
Endurance
-
Endurance électrique en nombre de cycles2000
-
Endurance mécanique nombre de manœuvres2000
Sécurité
-
Indice de protection IPIP20
Connectivité
-
Alignement des bornes hautes pour appareils modulairesBorne décalée
-
Alignement des bornes basses pour appareils modulairesBorne décalée
Raccordement
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 10 mm²
Dimensions
-
Hauteur86 mm
-
Largeur71 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

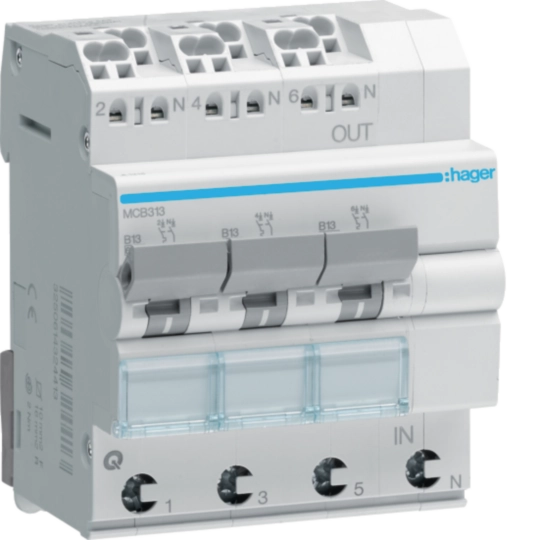

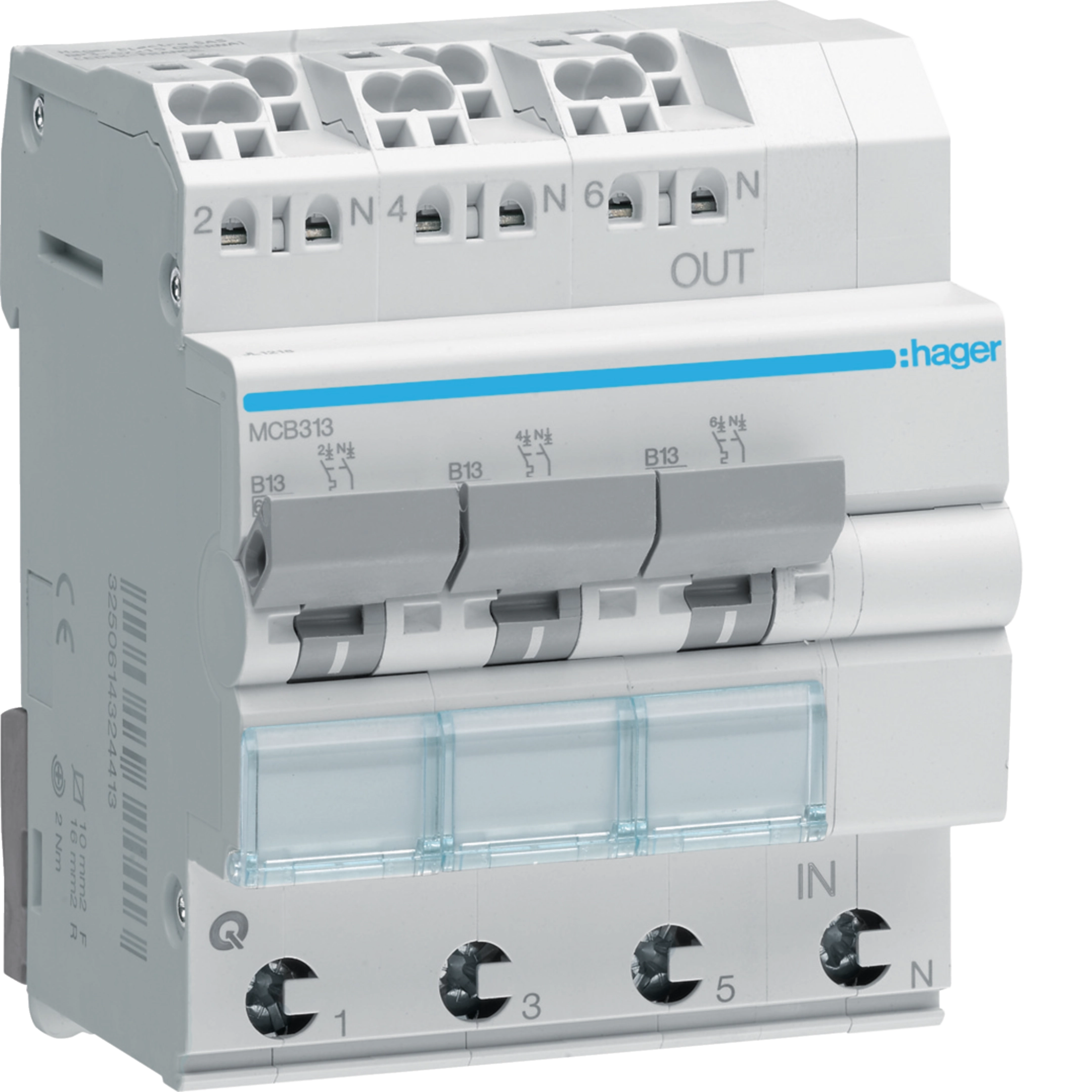

Image produit MCB313
-
Fiche technique
Hager Fiche technique du produit MCB313
Disjoncteur 3 3x(1P+N) 6kA B-13A QC/QB
PDF -
Déclaration de conformité
Déclaration de conformité en-GB 2024-05-16
PDF399,65 kB
