    • HWW454H
    EAN
    3250613232177
    VPE
    1 pc.

    Déclencheur électronique version sentinel Energy LSIG HWW454H

    Disponibilité et prix sur demande

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    configurator.modal.title

    configurator.modal.description

    Configurateur du disjoncteur ouvert HW1

    configurator.modal.link

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Déclencheur électronique version sentinel Energy LSIG

    HWW454H

    • Accessoires
    • Caractéristiques techniques
    • catalog.pageproduct.title_sustainability.h2
    • Documents

    product.page.accessories.title

    product.page.accessories.associated-products

    • Cali­breur 60 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Cali­breur
    • HWW706H

      Calibreur In= 800A Advanced
      0.00 CHF  / *
    • HWW712H

      Calibreur In= 3200A Advanced
      0.00 CHF  / *
    • HWW693H

      Calibreur In= 4000A Harmonic
      0.00 CHF  / *
    • HWW692H

      Calibreur In= 3200A Harmonic
      0.00 CHF  / *
    • HWW733H

      Calibreur In= 4000A Ultimate
      0.00 CHF  / *
    • HWW672H

      Calibreur In= 3200A Meter Plus
      0.00 CHF  / *
    • HWW710H

      Calibreur In= 2000A Advanced
      0.00 CHF  / *
    • HWW709H

      Calibreur In= 1600A Advanced
      0.00 CHF  / *
    • HWW708H

      Calibreur In= 1250A Advanced
      0.00 CHF  / *
    • HWW707H

      Calibreur In= 1000A Advanced
      0.00 CHF  / *
    • HWW711H

      Calibreur In= 2500A Advanced
      0.00 CHF  / *
    • HWW705H

      Calibreur In= 630A Advanced
      0.00 CHF  / *
    • HWW704H

      Calibreur In= 400A Advanced
      0.00 CHF  / *
    • HWW691H

      Calibreur In= 2500A Harmonic
      0.00 CHF  / *
    • HWW690H

      Calibreur In= 2000A Harmonic
      0.00 CHF  / *
    • HWW689H

      Calibreur In= 1600A Harmonic
      0.00 CHF  / *
    • HWW688H

      Calibreur In= 1250A Harmonic
      0.00 CHF  / *
    • HWW687H

      Calibreur In= 1000A Harmonic
      0.00 CHF  / *
    • HWW686H

      Calibreur In= 800A Harmonic
      0.00 CHF  / *
    • HWW685H

      Calibreur In= 630A Harmonic
      0.00 CHF  / *

    Caractéristiques techniques

    Protec­tion élec­trique
    • Protec­tion pôle neutre (np) : réfé­rence pour le réglage du temps
      Tnp iden­tique tr et tsd
    • Protec­tion court retard (std) : temps de non déclen­che­ment
      25 ms
    • Protec­tion court retard (std) Basse vitesse (LSP) désac­ti­vable
      Oui
    • Protec­tion court retard (std) : tempo­ri­sa­tion (tsd)
      50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
    • Protec­tion court retard (std) : courant (Isd)
      1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10
    • Protec­tion court retard (std) Tolé­rance ISD
      10 - 10 %
    • Protec­tion court retard (std) : désac­ti­vable
      Oui
    • Protec­tion contre défaut à la terre (I²t): désac­ti­vable
      Oui
    • Protec­tion court retard selon courbe I²t
      Oui
    • Protec­tion court retard (std)
      Oui
    • Alarme de pré-­dé­clen­che­ment (PTA)
      Oui
    • Protec­tion du neutre (NP) : courant (IN)
      50 %, 100 %, 150 %, 200 %
    • Protec­tion (np) : désac­ti­vable
      Oui
    • Protec­tion du neutre (NP)
      Oui
    • Protec­tion contre les courts-­cir­cuits (li) : Type
      Ne peut être réglé sépa­ré­ment, idem tr et tsd
    • Protec­tion court retard (std) : temps maxi déclen­che­ment
      650 ms
    • Protec­tion instan­tanés (ii) : temps maxi déclen­che­ment
      80 ms
    • Protec­tion courant de défaut de terre (Ig) : temps maxi déclen­che­ment
      650 ms
    • Protec­tion long retard (ltd) : réfé­rence pour le réglage du courant
      Ir…x In 40% à 100% par pas de 1%
    • Protec­tion contre les courts-­cir­cuits (li) : Type
      Sans
    • Protec­tion longue durée (ltd) : Plage de courant IR
      0,36 - 1,0 A
    • Protec­tion long retard (ltd) : tempo­ri­sa­tion (tr)
      0.5 s, 1 s, 1.5 s, 2 s, 2.5 s, 3 s, 3.5 s, 4 s, 4.5 s, 5 s, 5.5 s, 6 s, 6.5 s, 7 s, 7.5 s, 8 s, 8.5 s, 9 s, 9.5 s, 10 s, 10.5 s, 11 s, 11.5 s, 12 s, 12.5 s, 13 s, 13.5 s, 14 s, 14.5 s, 15 s, 15.5 s, 16 s, 16.5 s, 17 s, 17.5 s, 18 s, 18.5 s, 19 s, 19.5 s, 20 s, 20.5 s, 21 s, 21.5 s, 22 s, 22.5 s, 23 s, 23.5 s, 24 s, 24.5 s, 25 s
    • Protec­tion long retard (ltd) : tempo­ri­sa­tion ajus­table
      Oui
    • Protec­tion long retard (ltd) : type de tempo­ri­sa­tion
      Réglable
    • Protec­tion long retard (ltd): désac­ti­vable
      Non
    • Protec­tion surcharges long retard (ltd)
      Oui
    • Protec­tion instan­tanée (ii) : temps de non déclen­che­ment max.
      25 ms
    • Protec­tion instan­tanée (Ii) : sélec­teur coef­fi­cient de réglage
      1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15
    • Protec­tion instan­tanée (Ii) : réfé­rence pour le réglage du courant
      Ii = OFF/Ii… x In 1.5 à 15 par pas de 0,5
    • Protec­tion instan­tanée (Ii) : désac­ti­vable
      Oui
    • Protec­tion instan­tanée (Ii)
      Oui
    • Protec­tion instan­tanée (Ii) Préci­sion
      15 - 15 %
    • Protec­tion courant de défaut de terre (Ig) : crans de réglage
      0.1 %, 0.2 %, 0.3 %, 0.4 %, 0.5 %, 0.6 %, 0.7 %, 0.8 %, 0.9 %, 1 %
    • Protec­tion contre les courts-­cir­cuits (li) : Type
      Réglable
    • Protec­tion défaut à la terre (GF) : tempo­ri­sa­tion (tg)
      50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
    • Protec­tion contre défaut à la terre (GF) Basse vitesse (LSP) désac­ti­vable
      Oui
    • Protec­tion contre défaut à la terre (GF)
      Oui

    catalog.pageproduct.title_sustainability.h2

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    catalog.pageproduct.sustainability_block.downloads_h3

    Document PEP en-GB 2024-06-27
    PDF
    391,36 kB
    Hager déclaration REACH HWW454H
    PDF
    Hager Rapport RoHS HWW454H
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image HWW454H | Hager Suisse

      Image produit HWW454H

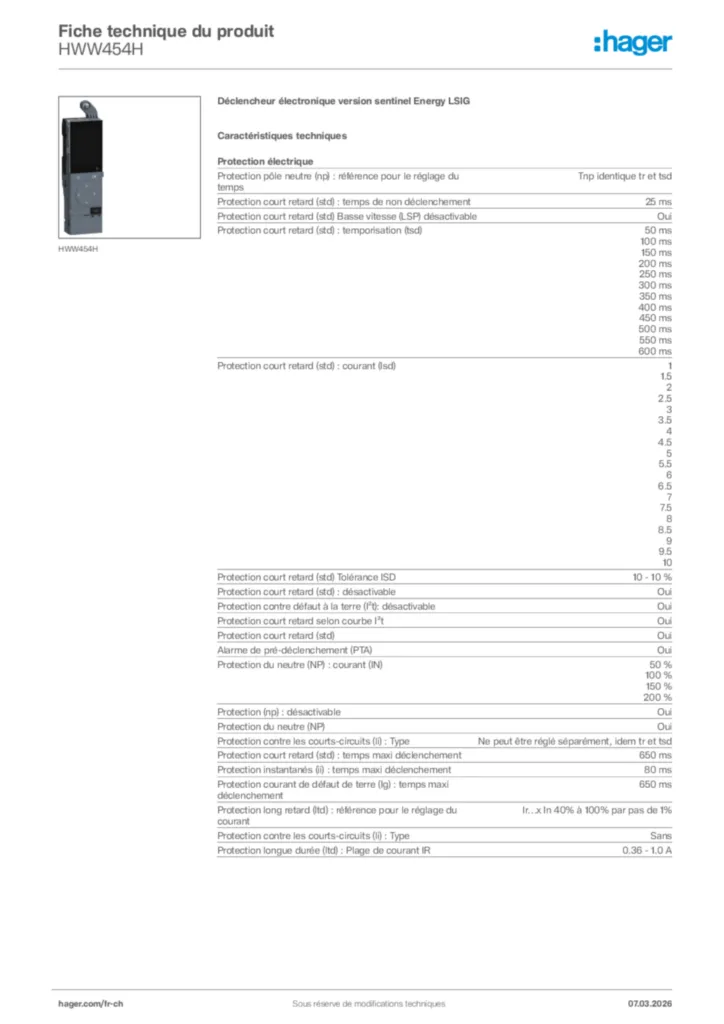

    • GeneratedProductDatasheet

      Image Hager Fiche technique du produit HWW454H | Hager Suisse

      Hager Fiche technique du produit HWW454H

      Déclencheur électronique version sentinel Energy LSIG

      PDF

    • Instructions de montage

      Image Consignes de sécurité | Hager Suisse

      Consignes de sécurité

      -

      PDF
      159,14 kB
      Image Manuel d’installation | Hager Suisse

      Manuel d’installation

      hw+ Disjoncteurs ouverts HW1

      PDF
      56,16 MB
      Image Manuel d’installation | Hager Suisse

      Manuel d’installation

      hw+ Disjoncteurs ouverts HW2 / HW4 / HW6

      PDF
      57,62 MB

    • Annexes du produit

      Image Table de communication Modbus | Hager Suisse

      Table de communication Modbus

      hw+ Disjoncteurs sentinel Energy

      XLS
      378,50 kB

    • Notice utilisateur

      Image Démarrage | Hager Suisse

      Démarrage

      Réglage initial du déclencheur sentinel Energy

      PDF
      572,09 kB

    • ProductMaintenanceManual

      Image Catalogue technique | Hager Suisse

      Catalogue technique

      hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6

      PDF
      57,96 MB
      Image Guide utilisateur | Hager Suisse

      Guide utilisateur

      hw+ Communication Modbus sentinel Energy

      PDF
      6,25 MB
      Image Manuel d’utilisation | Hager Suisse

      Manuel d’utilisation

      hw+ Déclencheurs électroniques sentinel Energy

      PDF
      16,52 MB

    • Documentations

      Image Guide de cybersécurité | Hager Suisse

      Guide de cybersécurité

      hw+ Disjoncteurs sentinel Energy HW1, HW2 et HW4

      PDF
      1,07 MB

    • Documentations

      Image Manuel d’utilisation | Hager Suisse

      Manuel d’utilisation

      h3+/hw+ Afficheur déporté HTD210H

      PDF
      6,86 MB

    • Outils de ventes

      Image Configurateur du disjoncteur ouvert HW1 | Hager Suisse

      Configurateur du disjoncteur ouvert HW1

      Outils fr-CH 2026-05-05

      URL

    • Informations normatives & environnementales

      Image Déclaration de conformité en-US 2026-07-15 | Hager Suisse

      Déclaration de conformité en-US 2026-07-15

      PDF
      292,80 kB
      Image Déclarations de conformité concernant l’exposition aux radiofréquences | Hager Suisse

      Déclarations de conformité concernant l’exposition aux radiofréquences

      Déclaration de conformité en-GB, fr-FR, de-DE, es-ES, pt-PT, it-IT, nl-NL, pl-PL, sv-SE, zh-CN 2024-05-29

      PDF
      135,25 kB
      Image UKCA Declaration of Conformity | Hager Suisse

      UKCA Declaration of Conformity

      PDF
      405,27 kB
