Déclencheur électronique version sentinel Energy LSI HWW453H

EAN
3250613232160
VPE
1 pc.

You have to log in with your myHager profile to see prices and to order.

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Déclencheur électronique version sentinel Energy LSI

HWW453H

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Cali­breur 60 produit(s) disponible(s)

Complétez votre système

  • Cali­breur
  • HWW706H

    Calibreur In= 800A Advanced
    0.00 CHF  / *
  • HWW712H

    Calibreur In= 3200A Advanced
    0.00 CHF  / *
  • HWW693H

    Calibreur In= 4000A Harmonic
    0.00 CHF  / *
  • HWW692H

    Calibreur In= 3200A Harmonic
    0.00 CHF  / *
  • HWW733H

    Calibreur In= 4000A Ultimate
    0.00 CHF  / *
  • HWW672H

    Calibreur In= 3200A Meter Plus
    0.00 CHF  / *
  • HWW710H

    Calibreur In= 2000A Advanced
    0.00 CHF  / *
  • HWW709H

    Calibreur In= 1600A Advanced
    0.00 CHF  / *
  • HWW708H

    Calibreur In= 1250A Advanced
    0.00 CHF  / *
  • HWW707H

    Calibreur In= 1000A Advanced
    0.00 CHF  / *
  • HWW711H

    Calibreur In= 2500A Advanced
    0.00 CHF  / *
  • HWW705H

    Calibreur In= 630A Advanced
    0.00 CHF  / *
  • HWW704H

    Calibreur In= 400A Advanced
    0.00 CHF  / *
  • HWW691H

    Calibreur In= 2500A Harmonic
    0.00 CHF  / *
  • HWW690H

    Calibreur In= 2000A Harmonic
    0.00 CHF  / *
  • HWW689H

    Calibreur In= 1600A Harmonic
    0.00 CHF  / *
  • HWW688H

    Calibreur In= 1250A Harmonic
    0.00 CHF  / *
  • HWW687H

    Calibreur In= 1000A Harmonic
    0.00 CHF  / *
  • HWW686H

    Calibreur In= 800A Harmonic
    0.00 CHF  / *
  • HWW685H

    Calibreur In= 630A Harmonic
    0.00 CHF  / *

Caractéristiques techniques

Protec­tion élec­trique
  • Protec­tion pôle neutre (np) : réfé­rence pour le réglage du temps
    Tnp iden­tique tr et tsd
  • Protec­tion court retard (std) : temps de non déclen­che­ment
    25 ms
  • Protec­tion court retard (std) Basse vitesse (LSP) désac­ti­vable
    Oui
  • Protec­tion court retard (std) : tempo­ri­sa­tion (tsd)
    50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
  • Protec­tion court retard (std) : courant (Isd)
    1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10
  • Protec­tion court retard (std) Tolé­rance ISD
    10 - 10 %
  • Protec­tion court retard (std) : désac­ti­vable
    Oui
  • Protec­tion contre défaut à la terre (I²t): désac­ti­vable
    Oui
  • Protec­tion court retard selon courbe I²t
    Oui
  • Protec­tion court retard (std)
    Oui
  • Alarme de pré-­dé­clen­che­ment (PTA)
    Oui
  • Protec­tion du neutre (NP) : courant (IN)
    50 %, 100 %, 150 %, 200 %
  • Protec­tion (np) : désac­ti­vable
    Oui
  • Protec­tion du neutre (NP)
    Oui
  • Protec­tion contre les courts-­cir­cuits (li) : Type
    Ne peut être réglé sépa­ré­ment, idem tr et tsd
  • Protec­tion court retard (std) : temps maxi déclen­che­ment
    650 ms
  • Protec­tion instan­tanés (ii) : temps maxi déclen­che­ment
    80 ms
  • Protec­tion long retard (ltd) : réfé­rence pour le réglage du courant
    Ir…x In 40% à 100% par pas de 1%
  • Protec­tion contre les courts-­cir­cuits (li) : Type
    Sans
  • Protec­tion longue durée (ltd) : Plage de courant IR
    0,36 - 1,0 A
  • Protec­tion long retard (ltd) : tempo­ri­sa­tion (tr)
    0.5 s, 1 s, 1.5 s, 2 s, 2.5 s, 3 s, 3.5 s, 4 s, 4.5 s, 5 s, 5.5 s, 6 s, 6.5 s, 7 s, 7.5 s, 8 s, 8.5 s, 9 s, 9.5 s, 10 s, 10.5 s, 11 s, 11.5 s, 12 s, 12.5 s, 13 s, 13.5 s, 14 s, 14.5 s, 15 s, 15.5 s, 16 s, 16.5 s, 17 s, 17.5 s, 18 s, 18.5 s, 19 s, 19.5 s, 20 s, 20.5 s, 21 s, 21.5 s, 22 s, 22.5 s, 23 s, 23.5 s, 24 s, 24.5 s, 25 s
  • Protec­tion long retard (ltd) : tempo­ri­sa­tion ajus­table
    Oui
  • Protec­tion long retard (ltd) : type de tempo­ri­sa­tion
    Réglable
  • Protec­tion long retard (ltd): désac­ti­vable
    Non
  • Protec­tion surcharges long retard (ltd)
    Oui
  • Protec­tion instan­tanée (ii) : temps de non déclen­che­ment max.
    25 ms
  • Protec­tion instan­tanée (Ii) : sélec­teur coef­fi­cient de réglage
    1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15
  • Protec­tion instan­tanée (Ii) : réfé­rence pour le réglage du courant
    Ii = OFF/Ii… x In 1.5 à 15 par pas de 0,5
  • Protec­tion instan­tanée (Ii) : désac­ti­vable
    Oui
  • Protec­tion instan­tanée (Ii)
    Oui
  • Protec­tion instan­tanée (Ii) Préci­sion
    15 - 15 %
  • Protec­tion contre défaut à la terre (GF)
    Non

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

Fiche PEP en-GB 2024-06-27
PDF
391,36 kB
Hager déclaration REACH HWW453H
PDF
Hager Rapport RoHS HWW453H
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image HWW453H | Hager Suisse

    Image produit HWW453H

  • Fiche technique

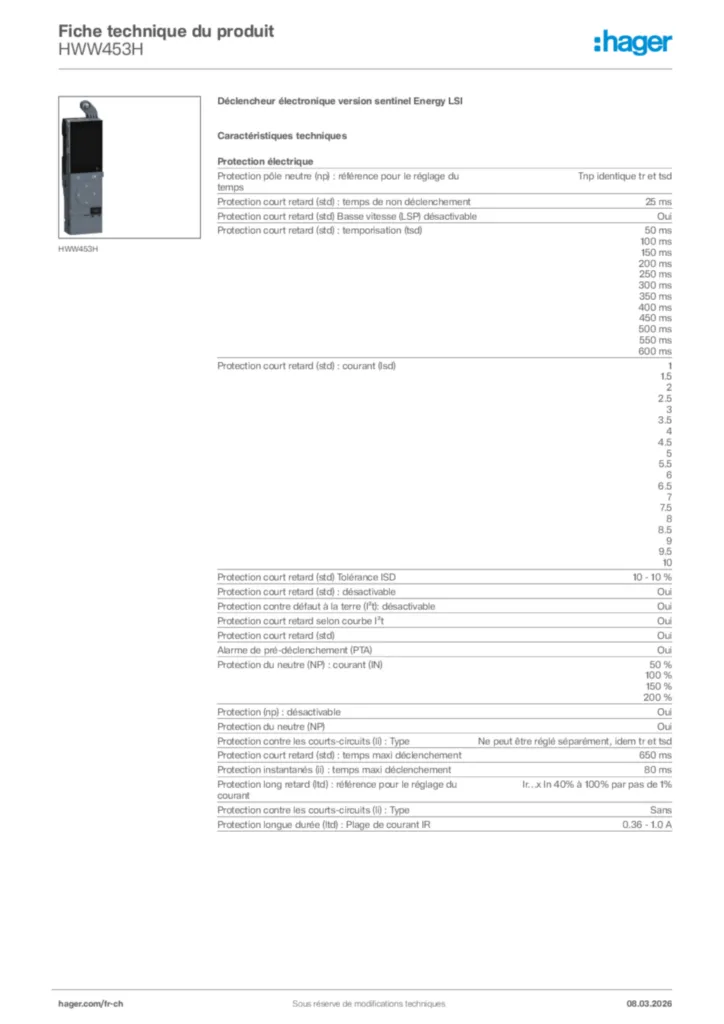

    Image Hager Fiche technique du produit HWW453H | Hager Suisse

    Hager Fiche technique du produit HWW453H

    Déclencheur électronique version sentinel Energy LSI

    PDF

  • Guide d'installation

    Image Consignes de sécurité | Hager Suisse

    Consignes de sécurité

    -

    PDF
    159,14 kB
    Image Manuel d’installation | Hager Suisse

    Manuel d’installation

    hw+ Disjoncteurs ouverts HW1

    PDF
    56,14 MB
    Image Manuel d’installation | Hager Suisse

    Manuel d’installation

    hw+ Disjoncteurs ouverts HW2 / HW4 / HW6

    PDF
    57,60 MB

  • Annexe produit

    Image Table de communication Modbus | Hager Suisse

    Table de communication Modbus

    hw+ Disjoncteurs sentinel Energy

    XLS
    378,50 kB

  • Guide de démarrage utilisateur final

    Image Démarrage | Hager Suisse

    Démarrage

    Réglage initial du déclencheur sentinel Energy

    PDF
    572,09 kB

  • Manuel

    Image Catalogue technique | Hager Suisse

    Catalogue technique

    hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6

    PDF
    63,50 MB
    Image Guide utilisateur | Hager Suisse

    Guide utilisateur

    hw+ Communication Modbus sentinel Energy

    PDF
    6,24 MB
    Image Manuel d’utilisation | Hager Suisse

    Manuel d’utilisation

    hw+ Déclencheurs électroniques sentinel Energy

    PDF
    16,13 MB

  • Fiche de données de sécurité

    Image Guide de cybersécurité | Hager Suisse

    Guide de cybersécurité

    hw+ Disjoncteurs sentinel Energy HW1, HW2 et HW4

    PDF
    1,07 MB

  • Guide

    Image Manuel d’utilisation | Hager Suisse

    Manuel d’utilisation

    h3+/hw+ Afficheur déporté HTD210H

    PDF
    6,86 MB

  • Déclaration de conformité

    Image Declaration | Hager Suisse

    Declaration

    Déclaration de conformité International 2023-06-19

    PDF
    421,13 kB
    Image Déclarations de conformité concernant l’exposition aux radiofréquences | Hager Suisse

    Déclarations de conformité concernant l’exposition aux radiofréquences

    Déclaration de conformité en-GB, fr-FR, de-DE, es-ES, pt-PT, it-IT, nl-NL, pl-PL, sv-SE, zh-CN 2024-05-29

    PDF
    135,25 kB
    Image UKCA Declaration of Conformity | Hager Suisse

    UKCA Declaration of Conformity

    PDF
    405,27 kB
