HTN125E - Disjoncteur de branchement SLS 1P,E-25 version montage sur rail DIN
HTN125E - Disjoncteur de branchement SLS 1P,E-25 version montage sur rail DIN

Disjoncteur de branchement SLS 1P,E-25 version montage sur rail DIN HTN125E

EAN
3250613303235
E-nr.
807 821 104
VPE
3 PCEs
Groupe de rabais
M4
101.50 CHF
/ pc. *

Caractéristiques techniques

Archi­tec­ture
  • Nombre de pôles
    1 P
  • Type de pôles
    1 P
  • Courbe
    E
Fonc­tions
  • Avec pole de Neutre coupé
    Non
Modèle
  • Nombre de modules
    1.5
Prin­ci­pales carac­té­ris­tiques élec­triques
  • Tension assi­gnée d'em­ploi Ue
    230 / 400 V
  • Fréquence assi­gnée
    50/60 Hz
Tension
  • Tension assi­gnée d'iso­le­ment
    690 V
  • Tension assi­gnée de tenue aux chocs
    6000 V
Inten­sité du courant
  • Courant assigné nominal
    25 A
  • Pouvoir de coupure de service Ics AC selon IEC 60898-1
    12.5 kA
  • Valeur du seuil mini/max de fonc­tion­ne­ment ther­mique en alter­natif
    1.05 / 1.2 In
  • Valeur du seuil mini/max de fonc­tion­ne­ment magné­tique en alter­natif
    5 / 6.25 In
  • Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
    25 kA
Courant / tempé­ra­ture
  • Courant assigné à -25°C
    35.2 A
  • Courant assigné à -20°C
    34.4 A
  • Courant assigné à -15°C
    33.6 A
  • Courant assigné à -10°C
    32.7 A
  • Courant assigné à -5°C
    31.9 A
Dimen­sions
  • Profon­deur produit installé
    85 mm
  • Hauteur produit installé
    110 mm
  • Largeur produit installé
    27 mm
Puis­sance
  • Puis­sance active maxi­male dissipée par pôle selon la norme produit
    6.5 W
  • Puis­sance dissipée totale sous IN
    3.5 W
  • Puis­sance dissipée par pôle à In
    3.5 W
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    1500
  • Endu­rance méca­nique nombre de manoeuvres
    10000
Instal­la­tion, montage
  • Couple de serrage
    4Nm
  • Type de montage
    rail DIN
Connexion
  • Section de raccor­de­ment en câble souple
    1,5 / 35mm²
  • Section de raccor­de­ment en câble rigide
    1,5 / 50mm²
Utili­sa­tion
  • Tenue aux vibra­tions et chocs
    50 secousses (DIN VDE 0641-21 §9.13)
Stan­dards
  • Texte norme
    DIN VDE 0641-21
  • Homo­lo­ga­tions
    VDE
  • Direc­tive euro­péenne WEEE
    concerné
Sécu­rité
  • Indice de protec­tion IP
    IP20
  • Conforme REACH
    Non
  • Conforme RoHS
    Oui
  • Sans halo­gène
    Non
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25…55 °C
  • Degré de pollu­tion suivant IEC 60664 / IEC 60947-2
    3
  • Alti­tude
    2000 m
  • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
    90% / 20°C - 50% / 40°C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25…80 °C
Tempé­ra­ture
  • Tempé­ra­ture de cali­bra­tion
    30 °C

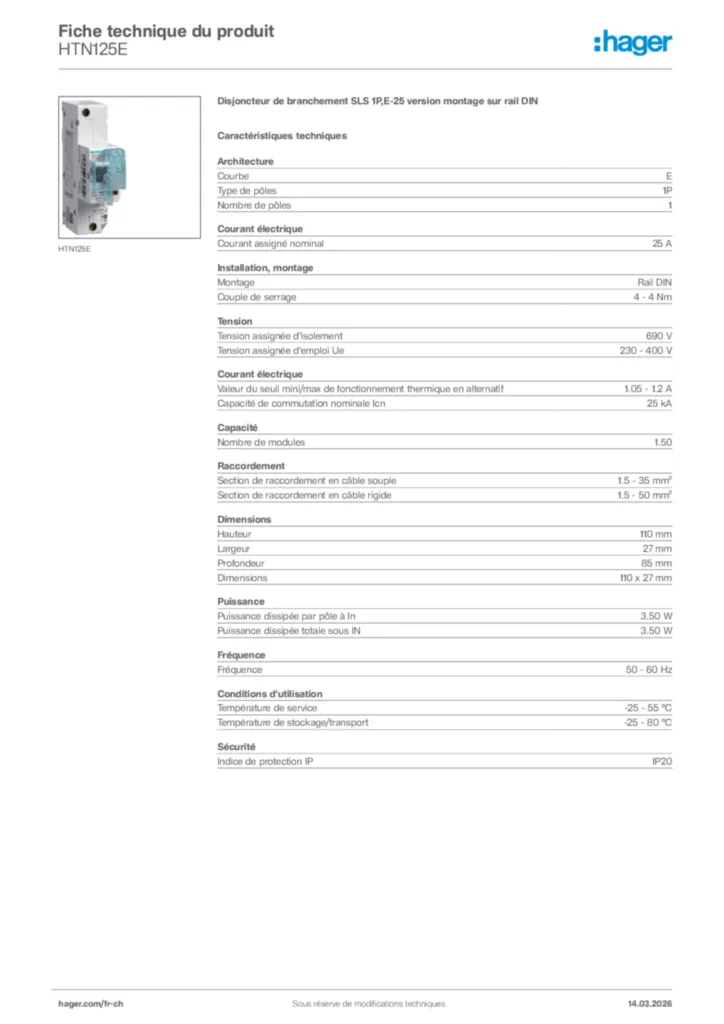

Documents
