Disjoncteur de branchement SLS 1P,E-20 version montage sur rail DIN HTN120E
EAN
3250613303228
E-nr.
807 820 104
VPE
3 Pièces
Groupe de rabais
M4
Prix*
101.50 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Verrouillage d'interrupteur 2 produit(s) disponible(s) -
Adaptateur pour jeu de barres 3 produit(s) disponible(s) -
Cadenas 1 produit(s) disponible(s)
Complétez votre système
-
HZT511
capot de verouillage multifonctionnel 1P pour SLS
7.90 CHF / pc.* -
HZT532Accessoire de cadenassage 1P ou 3P
20.00 CHF / pc.*
-
HZT611
Adaptateur pour disjoncteur SLS 1P sur JdB L1
62.20 CHF / pc.* -
HZT612Adaptateur pour disjoncteur SLS 1P sur JdB L2
59.60 CHF / pc.* -
HZT613Adaptateur pour disjoncteur SLS 1P sur JdB L3
62.20 CHF / pc.*
-
S014
Hänglås med tre nycklar. Passar hagers lås anordning MZN175
9.75 CHF / pc.*

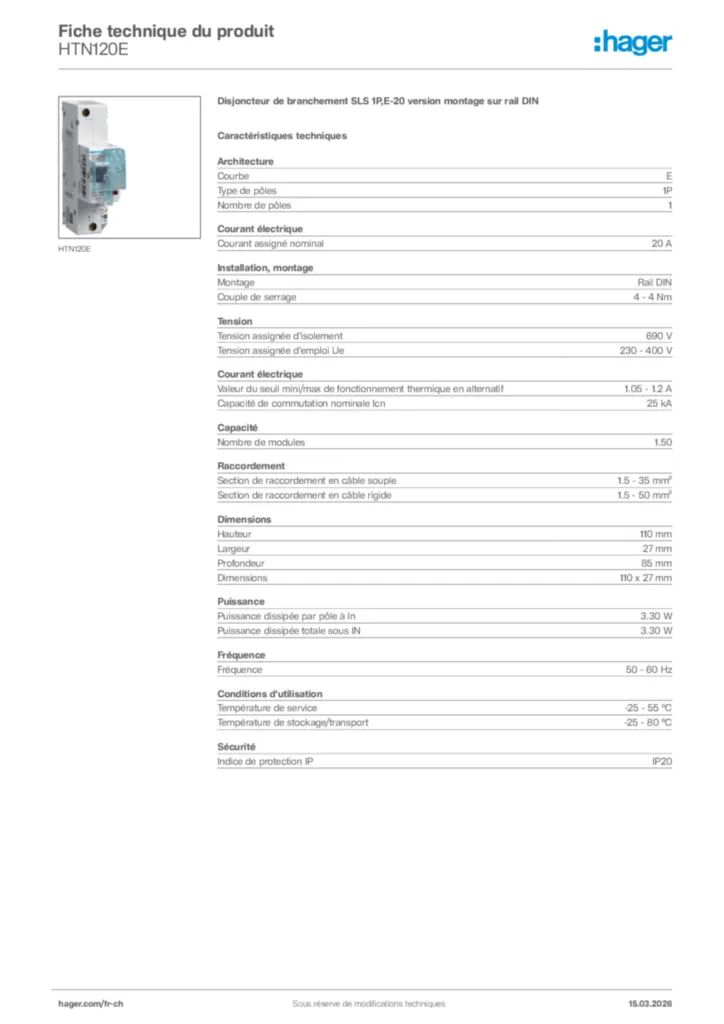

Caractéristiques techniques
Architecture
-
CourbeE
-
Type de pôles1P
-
Nombre de pôles1
Installation, montage
-
MontageRail DIN
-
Couple de serrage4 - 4 Nm
Tension
-
Tension assignée d'isolement690 V
-
Tension assignée d'emploi Ue230 - 400 V
Courant électrique
-
Courant assigné nominal20 A
-
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,05 - 1,2 A
Capacité
-
Nombre de modules1,50
Raccordement
-
Section de raccordement en câble souple1.5 - 35 mm²
-
Section de raccordement en câble rigide1.5 - 50 mm²
Dimensions
-
Hauteur110 mm
-
Largeur27 mm
-
Profondeur85 mm
Puissance
-
Puissance dissipée par pôle à In3,30 W
-
Puissance dissipée totale sous IN3,30 W
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 80 °C
Sécurité
-
Indice de protection IPIP20
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HTN120E
-
Guide d'installation
notice disjoncteurs SLS HTN et HTU pour rail Din
Guide d'installation de-DE 2020-01-01
PDF1,82 MB -
Appendice technique (mono-produit)
Appendice technique (mono-produit) de-DE 2021-10-20
PDF847,80 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
