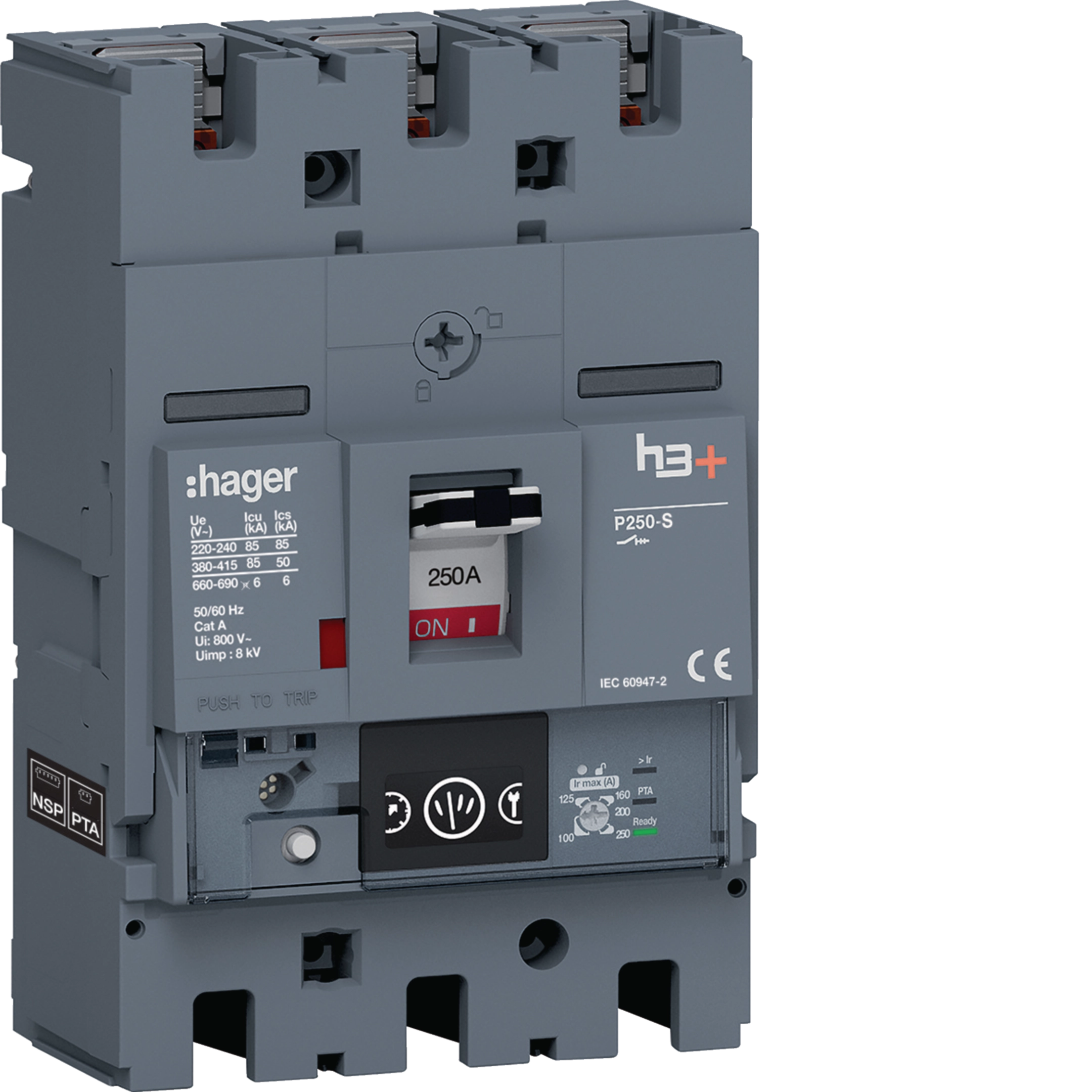

Disjoncteur Boitier Moulé h3+ P250 Energy 3P3D 250A 85kA FTC HST250NR
EAN
3250613239220
VPE
1 pc.
Groupe de rabais
32
Prix*
2 388,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Dispositif d'accès des câbles de données auxiliaires 10 produit(s) disponible(s) -
Fonctions réseau auxiliaires 2 produit(s) disponible(s) -
Accessoires électriques pour appareillage basse tension 1 produit(s) disponible(s) -
alimentation DC 1 produit(s) disponible(s) -
bobine à émission 6 produit(s) disponible(s) -
Voir plus 70 autre(s) produit(s) disponible(s)
Complétez votre système
-
HTC130H
Adaptateur OAC/PTA pour h3+ 1,20 m
39.90 CHF / pc.* -
HTC140HAdaptateur CIP - 24 V pour h3+ 1,20 m
58.10 CHF / pc.* -
HTC150HAdaptateur ZSI pour h3+ 1,20 m
33.85 CHF / pc.* -
HTC160HAdaptateur NSP pour h3+ 1,20 m
44.80 CHF / pc.* -
HTC330HAdaptateur CIP pour h3+ 0,5 m
50.90 CHF / pc.* -
HTC340HAdaptateur CIP pour h3+ 1,5 m
53.30 CHF / pc.* -
HTC350HAdaptateur CIP pour h3+ 3 m
58.10 CHF / pc.* -
HTC360HAdaptateur CIP pour h3+ 5 m
64.10 CHF / pc.* -
HTC370HAdaptateur CIP pour h3+ 10 m
84.70 CHF / pc.* -
HTL010HCâble adaptateur h3+ MIP vers USB
343.00 CHF / pc.*
-
HTC310H
Module de COMMUNICATION sans entrées et sorties h3+
194.00 CHF / pc.* -
HTC320HModule de communication Modbus RTU avec entrées et sorties pour h3+ et Flow
401.00 CHF / pc.*
-
HTD210H
Afficheur pour disjoncteur boitier moulé Energy h3+
252.00 CHF / pc.*
-
HTG911H
Alimentation 230VAC/24VDC 2,5A à 70°C
240.00 CHF / pc.*
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HYT257HDéclencheur de sécurité h3+ P250 for QuadroSX/Unimes H Combiway
35.85 CHF / pc.*
-
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.*
-
HXA021HContact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
45.25 CHF / pc.* -
HXS120HCompteur AX/AL Energy
196.50 CHF / pc.* -
HXS121HAX/AL contact auxiliaire Energy 250VAC 125VDC
248.00 CHF / pc.* -
HXS122HAX/AL Energy - bas niveau 125VAC 30VDC
248.00 CHF / pc.* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
10.90 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.90 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
71.50 CHF / pc.* -
HXT066HCapot d'interverrouillage mécanique P250
55.80 CHF / pc.* -
HXT165HKit d'interverrouillage direct P250 3P
42.35 CHF / pc.* -
HXT166HKit d'interverrouillage direct P250 4P
42.35 CHF / pc.*
-
HXB068HCâble interverrouillage électrique (x250-P250-h250)
37.45 CHF / pc.* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
33.85 CHF / pc.*
-
HXT030HCommande rotative directe pour P250
58.10 CHF / pc.*
-
HXT031HCommande rotative débrochable P250
109.00 CHF / pc.*
-
HXT032HCommande rotative directe P250 + verrouillage porte
74.90 CHF / pc.*
-
HXT040HCommande motorisée P250 24VDC avec Auto-Reset
575.00 CHF / pc.* -
HXT040HKCommande motorisée P250 24VDC avec Auto-Reset + clé
626.00 CHF / pc.* -
HXT041HCommande motorisée P250 100-110VAC/DC avec Auto-Reset
513.00 CHF / pc.* -
HXT041HKCommande motorisée P250 100-110VAC/DC avec Auto-Reset +clé
564.00 CHF / pc.* -
HXT042HCommande motorisée P250 230-240VAC avec Auto-Reset
513.00 CHF / pc.* -
HXT042HKCommande motorisée P250 230-240VAC avec Auto-Reset + clé
564.00 CHF / pc.* -
HXT043HCommande motorisée P250 24VDC sans Auto-Reset
575.00 CHF / pc.* -
HXT043HKCommande motorisée P250 24VDC sans Auto-Reset + clé
626.00 CHF / pc.* -
HXT044HCommande motorisée P250 230-240VAC sans Auto-Reset
513.00 CHF / pc.* -
HXT044HKCommande motorisée P250 230-240VAC sans Auto-Reset + clé
564.00 CHF / pc.* -
HXT045HCommande motorisée P250 200-220VAC/DC avec Auto-Reset
641.00 CHF / pc.* -
HXT045HKCommande motorisée P250 200-220VAC/DC avec Auto-Reset +clé
693.00 CHF / pc.* -
HXT046HCommande motorisée P250 100-110VAC/DC sans Auto-Reset
513.00 CHF / pc.* -
HXT046HKCommande motorisée P250 100-110VAC/DC sans Auto-Reset +clé
564.00 CHF / pc.* -
HXT047HCommande motorisée P250 200-220VAC/DC sans Auto-Reset
641.00 CHF / pc.* -
HXT047HKCommande motorisée P250 200-220VAC/DC sans Auto-Reset +clé
693.00 CHF / pc.* -
HXT048HCommande motorisée P250 48VDC avec Auto-Reset
575.00 CHF / pc.* -
HXT048HKCommande motorisée P250 48VDC avec Auto-Reset +clé
626.00 CHF / pc.* -
HXT049HCommande motorisée P250 48VDC sans Auto-Reset
575.00 CHF / pc.* -
HXT049HKCommande motorisée P250 48VDC sans Auto-Reset +clé
626.00 CHF / pc.*
-
HYA035HKit de connexion 3p-4p
39.90 CHF / pc.* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.40 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.55 CHF / pc.*
-
HYB011HEpanouisseur (x/P250) 3P
27.85 CHF / pc.* -
HYB031HConnexion arrière (x/P250-P250) - 3P
59.90 CHF / pc.* -
HYT001HCage de raccordement P250 Cu/Al 3P 1x 10-150mm²
47.30 CHF / pc.* -
HYT005HCage de raccordement P250 Al 3P 1x 50-185mm²
82.30 CHF / pc.* -
HYT007HCage de raccordement P250 Cu/Al 3P 2x 35-120mm²
69.10 CHF / pc.* -
HYT065HCage de raccordement P250 Cu/Al 3P 6x 6-35mm²
84.70 CHF / pc.* -
HYT328HConnexion pour base déconnectable (P250-h250) 1P
36.35 CHF / pc.*
-
HYS256HDéclencheur de sécu base déco P160-P250
26.65 CHF / pc.*
-
HYT019HSéparateur de phase pour P250 3-4Pôles
4.85 CHF / pc.*
-
HYT200HBase pour boitier moulé déconnectable P250 3P
120.50 CHF / pc.* -
HYT300HAdaptateur déconnectable pour boitier moulé P250 3P
66.60 CHF / pc.* -
HYT330HBase pour boitier moulé débrochable P250 3P
288.00 CHF / pc.* -
HYT332HKit de débrochabilité pour boitier moulé P250 3P
144.50 CHF / pc.*
-
HYC321HCache borne pour versions déconnectables et débrochables (P250-h250) 3P
13.25 CHF / pc.* -
HYT021HCapot cache-bornes pour rallonge de plage P250 3P
18.25 CHF / pc.* -
HYT023HCapot cache-bornes pour épanouisseur P250 3P
21.80 CHF / pc.* -
HYT025HCapot cache-bornes pour connection arrière + déconnectable P250 3P
13.25 CHF / pc.* -
HYT050HIsolation arrière pour Capot cache-bornes rallonge de plage P250 3P
12.15 CHF / pc.* -
HYT052HIsolation arrière pour Capot cache-bornes épanouisseur P250 3P
13.25 CHF / pc.* -
HYT060HCACHE-BORNES UNIMES H COMBIWAY POUR P250 3P
22.75 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-285 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-26 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-285 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-26 kA
-
Courant assigné à 10°C selon IEC60947250 A
-
Courant assigné à 15°C selon IEC60947250 A
-
Courant assigné à 20°C selon IEC60947250 A
-
Courant assigné à 25°C selon IEC60947250 A
-
Courant assigné à 30°C selon IEC60947250 A
-
Courant assigné à 35°C selon IEC60947250 A
-
Courant assigné à 40°C selon IEC60947250 A
-
Courant assigné à 45°C selon IEC60947250 A
-
Courant assigné à 50°C selon IEC60947250 A
-
Courant assigné à 55°C selon IEC60947250 A
-
Courant assigné à 60°C selon IEC60947250 A
-
Courant assigné à 65°C selon IEC60947250 A
-
Courant assigné à 70°C selon IEC60947238,30 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreSans neutre
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementENERGY
Puissance
-
Puissance dissipée totale sous IN45 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Installation, montage
-
Couple de serrage12 - 12 Nm
-
Position de montage/connexionDevant
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
Cache, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre, Aluminium
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Dimensions
-
Hauteur165 mm
-
Largeur105 mm
-
Profondeur97 mm
Réglages
-
Réglage plage court circuit, à temporisation courte150 - 2500 A
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protection court retard (std) : courant (Isd)1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protection instantanée (Ii) : sélecteur coefficient de réglage3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HST250NR
-
Instructions d'utilisation
Instructions d'utilisation it-IT 2020-01-01
PDF3,58 MB
Manuel Système de communication h3+
Instructions d'utilisation fr-FR 2018-09-07
PDF7,32 MB
Manuel Système de communication pour h3+ Disjoncteur boitier moulé jusqu'à 250A (DE, 2019-01)
Instructions d'utilisation de-DE 2019-01-31
PDF5,94 MB
Operating manual International 2020-09-21
Mode opératoire International 2020-09-21
PDF13,53 MB -
Guide d'installation
Instruction Manual - Trip Unit Energy
Guide d'installation International 2019-10-24
PDF2,93 MB
Notice d'installation pour Disjoncteur boitier moulé h3+ P250 (Date: 2020-03)
Guide d'installation International 2015-11-02
PDF4,67 MB -
Fichiers STEP
CAD file for MCCB 250A 3P
Fichiers STEP International 2023-11-24
STP640,83 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Handbook International 26-08-2024
Guide International 2019-10-09
PDF48,70 MB
Handbook it-IT 2017-09-21
Guide it-IT 2023-03-23
PDF38,90 MB
Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab
Guide de-DE 2020-01-29
PDF42,20 MB
Technischer Katalog h3+ Leistungsschalter bis 250A
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-25
PDF349,41 kB
Declaration
Déclaration de conformité International 2022-04-25
PDF461,97 kB
Plus de téléchargements
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
Découvrez les autres produits de cette gamme
-
5
-
1
HES025DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 25A 70kA CTCPrix*525.00 CHF/ pc. * -
2
HES026DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 4P4D N0-100% 25A 70kA CTCPrix*670.00 CHF/ pc. * -
3
HES040DCDisjoncteur Boitier Moulé h3+ P160 TM ADJ 3P3D 40A 70kA CTCPrix*525.00 CHF/ pc. * -
4
HES040GCDisjoncteur Boitier Moulé h3+ P160 LSnI 3P3D 40A 70kA CTCPrix*695.00 CHF/ pc. * -
5
HES040JCDisjoncteur Boitier Moulé h3+ P160 LSI 3P3D 40A 70kA CTCPrix*739.00 CHF/ pc. *
