Disjoncteur h3+ P630 LSI 3x630A 40kA • HNW630JR | Hager
Location Suisse

  • Better buildings. Better tomorrows.

    • Menu
    Account
    EAN
    3250613198473
    VPE
    1 pc.
    Groupe de rabais
    32

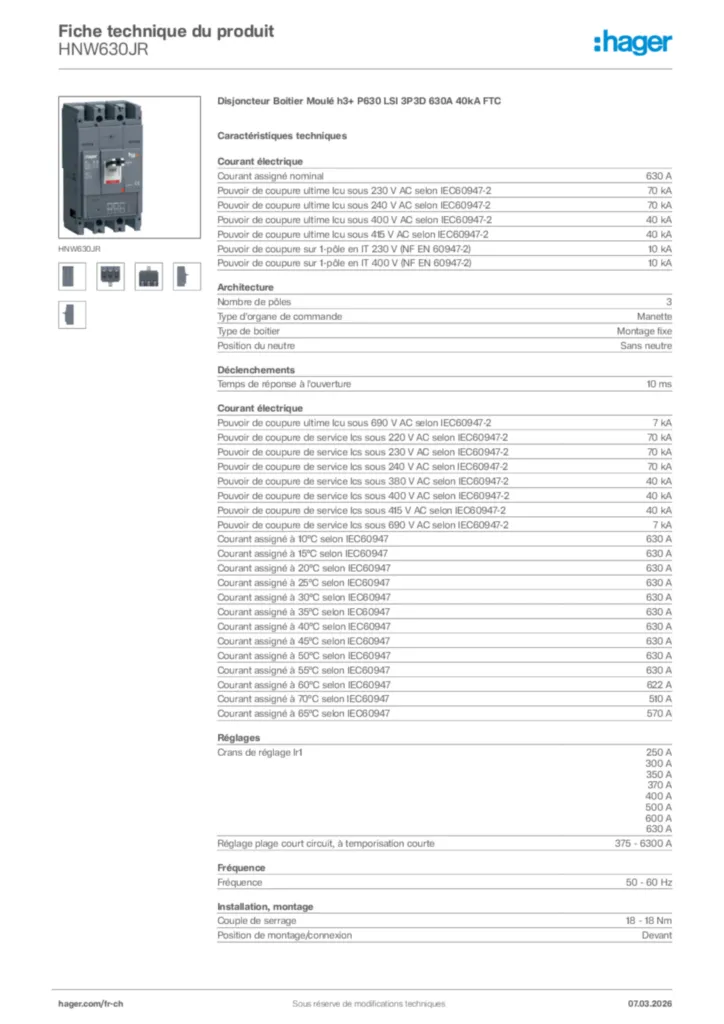

    Disjoncteur Boitier Moulé h3+ P630 LSI 3P3D 630A 40kA FTC HNW630JR

    Complétez votre système

    Accessoires optionnels

  • Voir plus (72)
    • Déclen­cheur à sous-­ten­sion 8 produit(s) disponible(s)
    • bobine à émis­sion 5 produit(s) disponible(s)
    • Cache-­borne 7 produit(s) disponible(s)
    • Bloc de contact auxi­liaire 4 produit(s) disponible(s)
    • Adap­ta­teur de câble auxi­liaire 2 produit(s) disponible(s)
    • Câble de verrouillage des équi­pe­ments auxi­liaires 2 produit(s) disponible(s)

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      630 A
    • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      40 kA
    • Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2
      40 kA
    • Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)
      10 kA
    • Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)
      10 kA
    • Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-2
      7 kA
    • Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-2
      70 kA
    • Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-2
      40 kA
    • Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2
      40 kA
    • Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-2
      40 kA
    • Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-2
      7 kA
    • Courant assigné à 10°C selon IEC60947
      630 A
    • Courant assigné à 15°C selon IEC60947
      630 A
    • Courant assigné à 20°C selon IEC60947
      630 A
    • Courant assigné à 25°C selon IEC60947
      630 A
    • Courant assigné à 30°C selon IEC60947
      630 A
    • Courant assigné à 35°C selon IEC60947
      630 A
    • Courant assigné à 40°C selon IEC60947
      630 A
    • Courant assigné à 45°C selon IEC60947
      630 A
    • Courant assigné à 50°C selon IEC60947
      630 A
    • Courant assigné à 55°C selon IEC60947
      630 A
    • Courant assigné à 60°C selon IEC60947
      622 A
    • Courant assigné à 70°C selon IEC60947
      510 A
    • Courant assigné à 65°C selon IEC60947
      570 A
    Archi­tec­ture
    • Nombre de pôles
      3
    • Type d'or­gane de commande
      Manette
    • Type de boitier
      Montage fixe
    • Posi­tion du neutre
      Sans neutre
    Déclen­che­ments
    • Temps de réponse à l'ou­ver­ture
      10 ms
    Réglages
    • Crans de réglage Ir1
      250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
    • Réglage plage court circuit, à tempo­ri­sa­tion courte
      375 - 6300 A
    Fréquence
    • Fréquence
      50 - 60 Hz
    Instal­la­tion, montage
    • Couple de serrage
      18 - 18 Nm
    • Posi­tion de monta­ge/­con­nexion
      Devant
    Tension
    • Tension assi­gnée de tenue aux chocs
      8000 V
    • Tension assi­gnée d'iso­le­ment
      800 V
    • Tension assi­gnée d'em­ploi Ue
      220 - 690 V
    Fonc­tions
    • Unité de déclen­che­ment
      LSI
    Puis­sance
    • Puis­sance dissipée totale sous IN
      119 W
    • Puis­sance dissipée par pôle à In
      39,6 W
    Equi­pe­ment
    • Nombre de contact auxi­liaire inver­seur
      0
    • Nombre de contacts auxi­liaires en tant que contact NF
      0
    • Nombre contact auxi­liaire à ferme­ture
      0
    Sécu­rité
    • Indice de protec­tion IP
      IP4X
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 70 °C
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      3
    Raccor­de­ment
    • Type de connexion / prise
      Plage de raccor­de­ment
    Câble
    • Maté­riau du câble
      Cuivre, Alumi­nium
    Dimen­sions
    • Hauteur
      260 mm
    • Largeur
      140 mm
    • Profon­deur
      150 mm
    Commandes et indi­ca­teurs
    • Commande moto­risée inté­grée
      Non
    Compa­ti­bi­lité
    • Compa­tible avec montage Rail DIN
      Non
    • Compa­tible avec bloc diffé­ren­tiel
      Oui
    • Utili­sable pour les tableaux de distri­bu­tion
      Oui
    Alimen­ta­tion élec­trique
    • Sens d'ali­men­ta­tion
      Bidi­rec­tionnel
    Protec­tion élec­trique
    • Protec­tion long retard (ltd) : tempo­ri­sa­tion (tr)
      0.5 s, 1.5 s, 2.5 s, 5 s, 7.5 s, 9 s, 10 s, 12 s, 14 s, 16 s
    • Protec­tion court retard (std) : courant (Isd)
      1.5, 2, 3, 4, 5, 6, 7, 8, 10
    • Protec­tion court retard (std) : tempo­ri­sa­tion (tsd)
      50 ms, 100 ms, 200 ms, 300 ms, 400 ms
    • Protec­tion instan­tanée (Ii) : sélec­teur coef­fi­cient de réglage
      3, 4, 5, 6, 7, 8, 9, 10, 11

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
