Disjoncteur Boitier Moulé h3+ P160 TM ADJ 4P4D N0-100% 40A 40kA CTC HNS041DC
EAN
3250613177645
VPE
1 pc.
Groupe de rabais
32
Prix*
422.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Adaptateur de câble auxiliaire 3 produit(s) disponible(s) -
Fonctions de connexion 6 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Fonctions interverouillage 5 produit(s) disponible(s)
Complétez votre système
-
HXA051H
Bobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.*
-
HYA035H
Kit de connexion 3p-4p
39.90 CHF / pc.* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.40 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.55 CHF / pc.*
-
HYS328H
Connexion pour base déconnectable P160 1P
30.30 CHF / pc.* -
HYS015HEpanouisseur pour P160 4P version cage
37.45 CHF / pc.* -
HYS013HRallonge de plage droite pour P160 4P version cage
31.50 CHF / pc.* -
HYS006HCage de raccordement P160 Cu/Al 4P 1x35-120mm²
55.80 CHF / pc.* -
HYS002HCage de raccordement P160 Cu/Al 4P 1x 10-95mm²
47.30 CHF / pc.* -
HYS032HConnexions arrière pour P160 4P (16-50A)
26.65 CHF / pc.*
-
HYC250H
Connecteur déconnectable - débrochable côté base h250-h1000
10.90 CHF / pc.* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
45.25 CHF / pc.* -
HXA021HContact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.*
-
HXA003H
Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA001HBobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.90 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1, 5m (P160-x250-h250..h1000)
71.50 CHF / pc.* -
HXS066HCapot d'interverrouillage mécanique P160
55.80 CHF / pc.* -
HXS166HKit d'interverrouillage direct P160 4P
42.35 CHF / pc.*
-
HYS053HIsolation arrière pour Capot cache-bornes épanouisseur P160 4P
13.25 CHF / pc.* -
HYS051HIsolation arrière pour Capot cache-bornes rallonge de plage P160 4P
12.15 CHF / pc.* -
HYS026HCapot cache-bornes pour connection arrière + déconnectable P160 4P
13.25 CHF / pc.* -
HYS024HCapot cache-bornes pour épanouisseur P160 4P
21.80 CHF / pc.* -
HYS022HCapot cache-bornes pour rallonge de plage P160 4P
18.25 CHF / pc.* -
HYS322HCapot cache-bornes pour base déconnectable P160 4P
13.25 CHF / pc.* -
HYS061HCACHE-BORNES UNIMES H COMBIWAY POUR P160 4P
22.75 CHF / pc.*
-
HYS256HDéclencheur de sécu base déco P160-P250
26.65 CHF / pc.* -
HYS257HDéclencheur de sécurité h3+ P160 for QuadroSX/Unimes H Combiway
35.85 CHF / pc.*
-
HYS033HAdaptateur Rail Din P160 3P/4P
47.30 CHF / pc.*
-
HYS201HBase pour boitier moulé déconnectable P160 4P
104.50 CHF / pc.* -
HYS311HAdaptateur déconnectable pour boitier moulé P160 4P (16-50A)
73.80 CHF / pc.*
-
HYS019HSéparateur de phase pour P160 3-4Pôles
4.85 CHF / pc.*
-
HXS031HCommande rotative débrochable P160
109.00 CHF / pc.*
-
HXS030HCommande rotative directe pour P160
58.10 CHF / pc.*
-
HXS032HCommande rotative directe P160 + verrouillage porte
74.90 CHF / pc.*
-
R-AH160-4weber.multiline Adapteur pour H3+ 160A 4P
147.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal40 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-240 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-240 kA
-
Courant assigné à 10°C selon IEC6094749,90 A
-
Courant assigné à 15°C selon IEC6094748,80 A
-
Courant assigné à 20°C selon IEC6094747,60 A
-
Courant assigné à 25°C selon IEC6094746,50 A
-
Courant assigné à 30°C selon IEC6094745,20 A
-
Courant assigné à 35°C selon IEC6094744 A
-
Courant assigné à 40°C selon IEC6094742,70 A
-
Courant assigné à 45°C selon IEC6094741,40 A
-
Courant assigné à 50°C selon IEC6094740 A
-
Courant assigné à 55°C selon IEC6094738,60 A
-
Courant assigné à 60°C selon IEC6094737,10 A
-
Courant assigné à 65°C selon IEC6094735,60 A
-
Courant assigné à 70°C selon IEC6094734 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreGauche
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN27,90 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple6 - 70 mm²
-
Section de raccordement en câble rigide6 - 95 mm²
Connectivité
-
Type de connection / priseBorne à vis
Cache, porte
-
CadenassableOui
Réglages
-
Cran de réglage thermique xIN0.63, 0.8, 1
Câble
-
Matériau du câbleCuivre
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Dimensions
-
Hauteur130 mm
-
Largeur120 mm
-
Profondeur97 mm
Protection électrique
-
Protection instantanée (Ii) : sélecteur coefficient de réglage6, 8, 10, 12
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage6 - 6 Nm
-
Couple de serrage nominal borne basse6 - 6 Nm
-
Couple de serrage nominal borne haute6 - 6 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HNS041DC
-

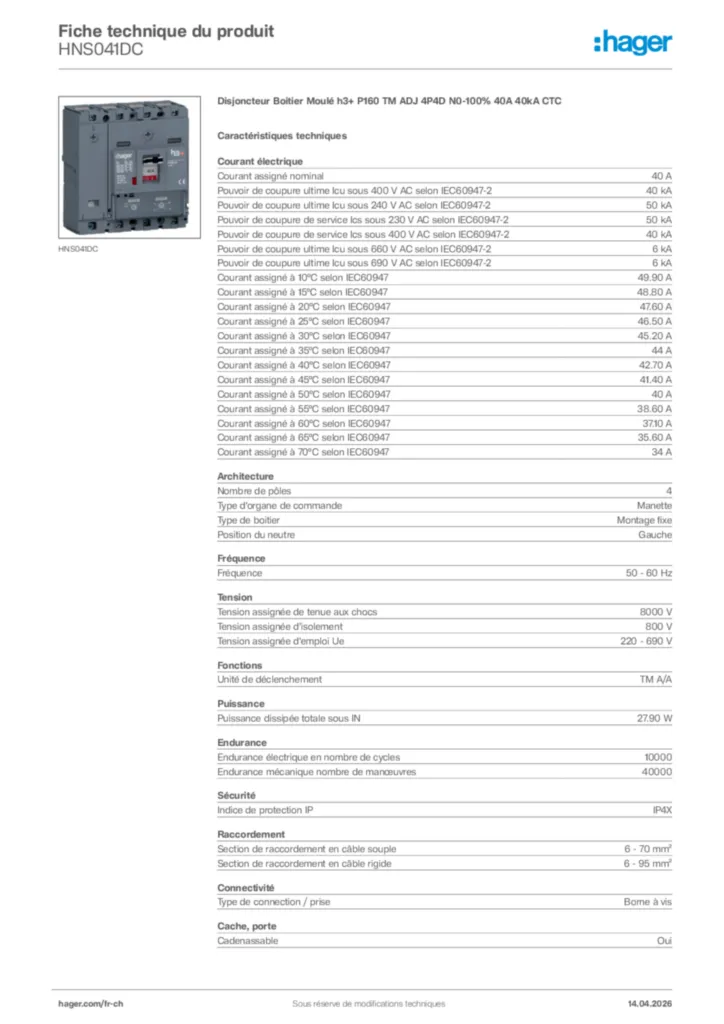

Fiche technique
