Disjoncteur Boitier Moulé h3+ P160 TM ADJ 4P4D N0-100% 25A 50kA CTC HMS026DC
EAN
3250613177270
VPE
1 pc.
Groupe de rabais
32
Prix*
574,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
bobine à émission 5 produit(s) disponible(s) -
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Fonctions interverouillage 5 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Voir plus 26 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXA001H
Bobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA003HBobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.*
-
HXA011H
Bobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA051HBobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.*
-
HXA021H
Contact auxiliaire 1NO + 1NC 250V AC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA024HContact signal défaut 1NO+1NC 250VAC (x160-P160-x250-P250-x630-P630)
32.30 CHF / pc.* -
HXA026HContact signal défaut bas niveau 1NO + 1NC 125V AC (x/P160-x/P250-x/P630)
45.25 CHF / pc.* -
HYC250HConnecteur déconnectable - débrochable côté base h250-h1000
10.90 CHF / pc.*
-
HXA039H
Kit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.90 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1,5m (P160-x250-h250..h1000)
71.50 CHF / pc.* -
HXS066HCapot d'interverrouillage mécanique P160
55.80 CHF / pc.* -
HXS166HKit d'interverrouillage direct P160 4P
42.35 CHF / pc.*
-
HXS030H
Commande rotative directe pour P160
58.10 CHF / pc.*
-
HXS031HCommande rotative débrochable P160
109.00 CHF / pc.*
-
HXS032HCommande rotative directe P160 + verrouillage porte
74.90 CHF / pc.*
-
HYA035HKit de connexion 3p-4p
39.90 CHF / pc.* -
HYC352HConnecteur déconnectable - débrochable côté h250-h1000 2fils
19.40 CHF / pc.* -
HYC353HConnecteur déconnectable - débrochable côté h250-h1000 3fils
20.55 CHF / pc.*
-
HYS002HCage de raccordement P160 Cu/Al 4P 1x 10-95mm²
47.30 CHF / pc.* -
HYS006HCage de raccordement P160 Cu/Al 4P 1x35-120mm²
55.80 CHF / pc.* -
HYS013HRallonge de plage droite pour P160 4P version cage
31.50 CHF / pc.* -
HYS015HEpanouisseur pour P160 4P version cage
37.45 CHF / pc.* -
HYS032HConnexions arrière pour P160 4P (16-50A)
26.65 CHF / pc.* -
HYS328HConnexion pour base déconnectable P160 1P
30.30 CHF / pc.*
-
HYS019HSéparateur de phase pour P160 3-4Pôles
4.85 CHF / pc.*
-
HYS033HAdaptateur Rail Din P160 3P/4P
47.30 CHF / pc.*
-
HYS201HBase pour boitier moulé déconnectable P160 4P
104.50 CHF / pc.* -
HYS301HAdaptateur déconnectable pour boitier moulé P160 4P (63-160A)
82.30 CHF / pc.* -
HYS311HAdaptateur déconnectable pour boitier moulé P160 4P (16-50A)
73.80 CHF / pc.*
-
HYS256HDéclencheur de sécu base déco P160-P250
26.65 CHF / pc.* -
HYS257HDéclencheur de sécurité h3+ P160 for QuadroSX/Unimes H Combiway
35.85 CHF / pc.*
-
R-AH160-4weber.multiline Adapteur pour H3+ 160A 4P
147.00 CHF / pc.*
-
HYS022HCapot cache-bornes pour rallonge de plage P160 4P
18.25 CHF / pc.* -
HYS024HCapot cache-bornes pour épanouisseur P160 4P
21.80 CHF / pc.* -
HYS026HCapot cache-bornes pour connection arrière + déconnectable P160 4P
13.25 CHF / pc.* -
HYS051HIsolation arrière pour Capot cache-bornes rallonge de plage P160 4P
12.15 CHF / pc.* -
HYS053HIsolation arrière pour Capot cache-bornes épanouisseur P160 4P
13.25 CHF / pc.* -
HYS061HCACHE-BORNES UNIMES H COMBIWAY POUR P160 4P
22.75 CHF / pc.* -
HYS322HCapot cache-bornes pour base déconnectable P160 4P
13.25 CHF / pc.*

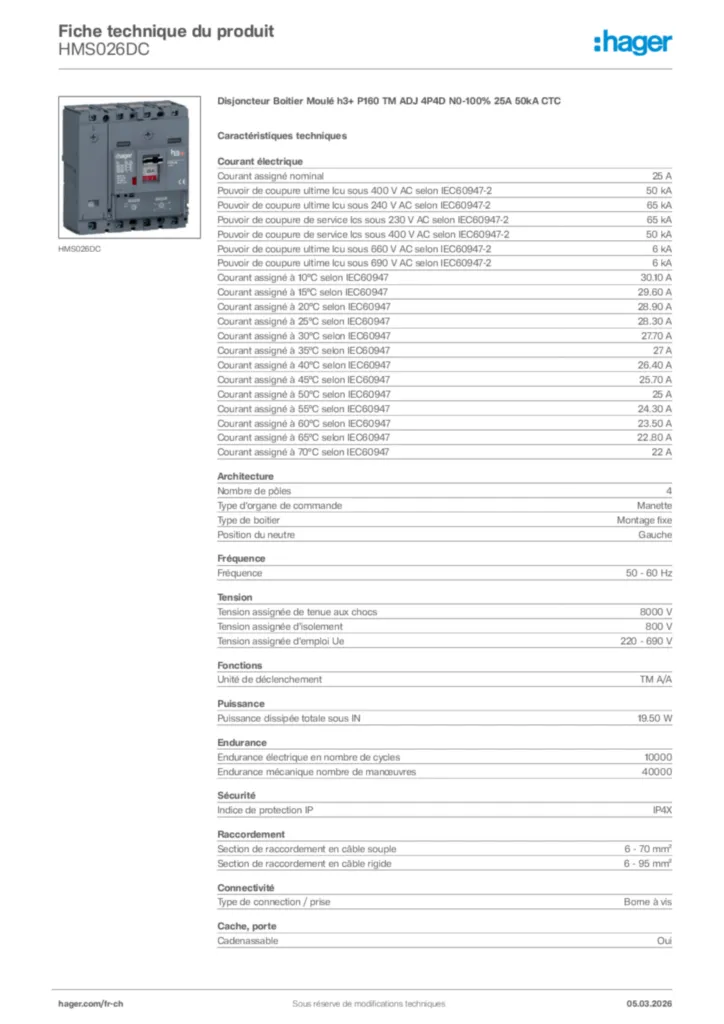

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal25 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-265 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-265 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Courant assigné à 10°C selon IEC6094730,10 A
-
Courant assigné à 15°C selon IEC6094729,60 A
-
Courant assigné à 20°C selon IEC6094728,90 A
-
Courant assigné à 25°C selon IEC6094728,30 A
-
Courant assigné à 30°C selon IEC6094727,70 A
-
Courant assigné à 35°C selon IEC6094727 A
-
Courant assigné à 40°C selon IEC6094726,40 A
-
Courant assigné à 45°C selon IEC6094725,70 A
-
Courant assigné à 50°C selon IEC6094725 A
-
Courant assigné à 55°C selon IEC6094724,30 A
-
Courant assigné à 60°C selon IEC6094723,50 A
-
Courant assigné à 65°C selon IEC6094722,80 A
-
Courant assigné à 70°C selon IEC6094722 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreGauche
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN19,50 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres40000
Sécurité
-
Indice de protection IPIP4X
Raccordement
-
Section de raccordement en câble souple6 - 70 mm²
-
Section de raccordement en câble rigide6 - 95 mm²
Connectivité
-
Type de connection / priseBorne à vis
Cache, porte
-
CadenassableOui
Réglages
-
Cran de réglage thermique xIN0.63, 0.8, 1
Câble
-
Matériau du câbleCuivre
Compatibilité
-
Compatible avec bloc différentielNon
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Dimensions
-
Hauteur130 mm
-
Largeur120 mm
-
Profondeur97 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage6 - 6 Nm
-
Couple de serrage nominal borne basse6 - 6 Nm
-
Couple de serrage nominal borne haute6 - 6 Nm
Protection électrique
-
Protection instantanée (Ii) : sélecteur coefficient de réglage6, 8, 10, 12
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HMS026DC
-
Mode d'emploi
Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Mode d'emploi International 2023-03-08
PDF7,44 MB
Notice d'installation pour Disjoncteur boitier moulé h3+ P160 (Date: 2020-03)
Mode d'emploi International 2016-03-09
PDF4,40 MB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Fichiers STEP
CAD file for MCCB 160A 4P
Fichiers STEP International 2023-09-04
STP1014,02 kB -
Guide
Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)
Guide fr-CH 2020-09-23
PDF39,71 MB
Handbook International 26-08-2024
Guide International 2019-10-09
PDF48,70 MB
Handbook it-IT 2017-09-21
Guide it-IT 2023-03-23
PDF38,90 MB
Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab
Guide de-DE 2020-01-29
PDF42,20 MB
Technischer Katalog h3+ Leistungsschalter bis 250A
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-02-01
PDF300,00 kB
