HHT250GR - Disjoncteur Boitier Moulé h3+ P250 LSnI 3P3D 250A 25kA FTC

Disjoncteurs, interrupteurs et appareils de protection

Disjoncteur Boitier Moulé h3+ P250 LSnI 3P3D 250A 25kA FTC HHT250GR

EAN

3250613212445

VPE

1 pc.

Groupe de rabais

Prix*

807,00 CHF

/ pc. *

Ajouter à une liste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

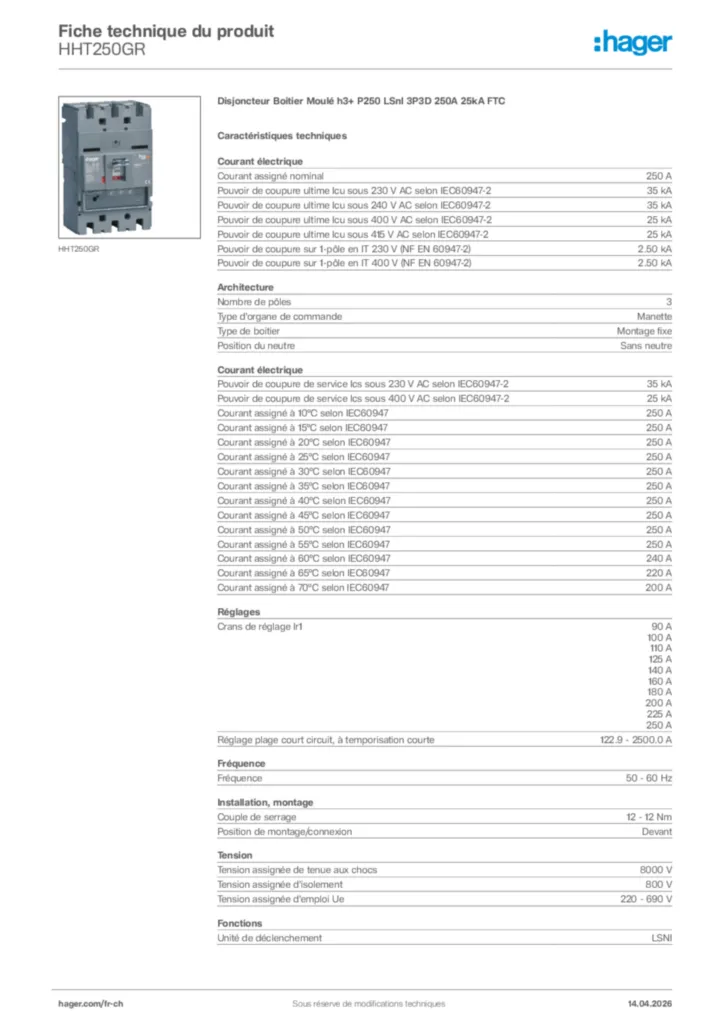

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

Dispositif d'accès des câbles de données auxiliaires 2 produit(s) disponible(s)
bobine à émission 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

250 A
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

35 kA
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2

35 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2

25 kA
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-2

25 kA
Pouvoir de coupure sur 1-pôle en IT 230 V (NF EN 60947-2)

2,50 kA
Pouvoir de coupure sur 1-pôle en IT 400 V (NF EN 60947-2)

2,50 kA
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

35 kA
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-2

25 kA
Courant assigné à 10°C selon IEC60947

250 A
Courant assigné à 15°C selon IEC60947

250 A
Courant assigné à 20°C selon IEC60947

250 A
Courant assigné à 25°C selon IEC60947

250 A
Courant assigné à 30°C selon IEC60947

250 A
Courant assigné à 35°C selon IEC60947

250 A
Courant assigné à 40°C selon IEC60947

250 A
Courant assigné à 45°C selon IEC60947

250 A
Courant assigné à 50°C selon IEC60947

250 A
Courant assigné à 55°C selon IEC60947

250 A
Courant assigné à 60°C selon IEC60947

240 A
Courant assigné à 65°C selon IEC60947

220 A
Courant assigné à 70°C selon IEC60947

200 A

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Montage fixe
Position du neutre

Sans neutre

Crans de réglage Ir1

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Réglage plage court circuit, à temporisation courte

122,9 - 2500,0 A

Fréquence

50 - 60 Hz

Couple de serrage

12 - 12 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSNI

Puissance dissipée totale sous IN

45 W
Puissance dissipée par pôle à In

15 W

Endurance électrique en nombre de cycles

10000
Endurance mécanique nombre de manœuvres

40000

Nombre de contact auxiliaire inverseur

0
Nombre de contacts auxiliaires en tant que contact NF

0
Nombre contact auxiliaire à fermeture

0

Indice de protection IP

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²
Type de connexion / prise

Plage de raccordement

Matériau du câble

Cuivre, Aluminium

Hauteur

165 mm
Largeur

105 mm
Profondeur

97 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Non
Utilisable pour les tableaux de distribution

Oui

Sens d'alimentation

Bidirectionnel

Protection long retard (ltd) : temporisation (tr)

5 s
Protection court retard (std) : courant (Isd)

1.5, 2, 3, 4, 5, 6, 7, 8, 10
Protection court retard (std) : temporisation (tsd)

100 ms
Protection instantanée (Ii) : sélecteur coefficient de réglage

11

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

REACH declaration HHT250GR (english)

PDF

103,34 kB

RoHS-declaration 2023-10-20 (english)

PDF

33,35 kB

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit HHT250GR
Instructions d'utilisation

Instructions d'utilisation it-IT 2020-01-01

PDF

3,58 MB

Manuel Système de communication h3+

Instructions d'utilisation fr-FR 2018-09-07

PDF

7,32 MB

Manuel Système de communication pour h3+ Disjoncteur boitier moulé jusqu'à 250A (DE, 2019-01)

Instructions d'utilisation de-DE 2019-01-31

PDF

5,94 MB

Operating manual International 2020-09-21

Mode opératoire International 2020-09-21

PDF

13,53 MB
Guide d'installation

ID1_TRIP_UNIT_LSNI_6LE001642AB

Guide d'installation International 2018-06-04

PDF

2,04 MB

Notice d'installation pour Disjoncteur boitier moulé h3+ P250 (Date: 2020-03)

Guide d'installation International 2015-11-02

PDF

4,67 MB
Fichiers STEP

CAD file for MCCB 250A 3P

Fichiers STEP International 2023-11-24

STP

640,83 kB
Guide

Catalogue technique pour h3+ Disjoncteurs boîtier moulé jusqu'à 630 A (FR, 2021-08)

Guide fr-CH 2020-09-23

PDF

39,71 MB

Handbook International 26-08-2024

Guide International 2019-10-09

PDF

48,70 MB

Handbook it-IT 2017-09-21

Guide it-IT 2023-03-23

PDF

38,90 MB

Technischer-Katalog_Leistungsschalter-bis-630-A_6LE005047Ab

Guide de-DE 2020-01-29

PDF

42,20 MB

Technischer Katalog h3+ Leistungsschalter bis 250A

Leistungsschalter bis 630A h3+

PDF

50,83 MB
Déclaration de conformité

Declaration

Déclaration de conformité International 2022-04-25

PDF

349,41 kB

Declaration

Déclaration de conformité International 2022-04-25

PDF

461,97 kB

Plus de téléchargements

Pour obtenir le certificat REACH de ce produit

contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com

*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
