Disjoncteur Boitier Moulé h3+ P630 TM ADJ 3P3D 320A 70kA FTC HEW320DR
EAN
3250613243913
VPE
1 pc.
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Indication de commande : Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente.
Complétez votre système
Accessoires optionnels
-
Déclencheur à sous-tension 8 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 2 produit(s) disponible(s) -
Arbre de commande du disjoncteur 3 produit(s) disponible(s) -
Fonctions de connexion 3 produit(s) disponible(s) -
Commande rotative verrouillable 1 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s)
Complétez votre système
-
HXA051H
Bobine manque tension retardée 24V DC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA015HBobine manque tension 380-450V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA014HBobine manque tension 200-240V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA055HBobine manque tension retardée 380-450VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA054HBobine manque tension retardée 220-240VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA011HBobine manque tension 24 V DC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.* -
HXA053HBobine manque tension retardée 110-120VAC (x160-P160-x250-P250-x630-P630)
339.00 CHF / pc.* -
HXA013HBobine manque tension 100-120V AC (x160-P160-x250-P250-x630-P630)
109.50 CHF / pc.*
-
HYW256H
Déclencheur de sécu base déco x630-P630
18.25 CHF / pc.* -
HXS920HCone de guidage poignée S1&S2 (P160-P250-x630-P630)
26.65 CHF / pc.*
-
HXW912H
Axe 14x14mm 200mm pour manette taille 2
19.40 CHF / pc.* -
HXW913HAxe 14x14mm 320mm pour manette taille 2
31.50 CHF / pc.* -
HXW915HAxe 14x14mm 500mm pour manette taille 2
48.45 CHF / pc.*
-
HYW328H
Connection pour base déconnectable x630/P630 1P
39.90 CHF / pc.* -
HYW011HEpanouisseur pour x630/P630 3P (jusqu'à 400A)
42.35 CHF / pc.* -
HYD031HConnexion arrière h/x/P 3P 400A
50.90 CHF / pc.*
-
HXW032H
Commande rotative directe x/P630 + verrouillage porte
134.50 CHF / pc.*
-
HXA003H
Bobine à émission 100-120 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA005HBobine à émission 380-450 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA002HBobine à émission 48 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA001HBobine à émission 24 V DC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.* -
HXA004HBobine à émission 200-240 V AC (x160-P160-x250-P250-x630-P630)
90.50 CHF / pc.*
-
HYW052HPlaque d'isolation épanouie P630 3P
24.20 CHF / pc.* -
HYW050HPlaque d'isolation droite P630 3P
21.80 CHF / pc.* -
HYW025HCapot cache-bornes pour connection arrière + déconnectable x630/P630 3P
18.25 CHF / pc.* -
HYW023HCapot cache-bornes pour épanouisseur x630/P630 3P
38.80 CHF / pc.* -
HYW021HCapot cache-bornes pour rallonge de plage x630/P630 3P
33.85 CHF / pc.* -
HYD321HCache borne h630 3P pour versions déconnectables et débrochables
42.35 CHF / pc.*
-
HXW046HKCommande motorisée x630/P630 100-120VDC sans Auto-Reset + clé
793.00 CHF / pc.* -
HXW046HCommande motorisée x630/P630 100-120VDC sans Auto-Reset
741.00 CHF / pc.* -
HXW044HKCommande motorisée x630/P630 100-240VAC sans Auto-Reset + clé
895.00 CHF / pc.* -
HXW044HCommande motorisée x630/P630 100-240VAC sans Auto-Reset
741.00 CHF / pc.* -
HXW043HKCommande motorisée x630/P630 24-48VDC sans Auto-Reset + clé
793.00 CHF / pc.* -
HXW043HCommande motorisée x630/P630 24-48VDC sans Auto-Reset
741.00 CHF / pc.* -
HXW042HKCommande motorisée x630/P630 100-240VAC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW042HCommande motorisée x630/P630 100-240VAC avec Auto-Reset
741.00 CHF / pc.* -
HXW041HKCommande motorisée x630/P630 100-120VDC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW041HCommande motorisée x630/P630 100-120VDC avec Auto-Reset
741.00 CHF / pc.* -
HXW040HKCommande motorisée x630/P630 24-48VDC avec Auto-Reset + clé
793.00 CHF / pc.* -
HXW040HCommande motorisée x630/P630 24-48VDC avec Auto-Reset
741.00 CHF / pc.*
-
HXA039HKit de cadenassage(x160-P160-x250-P250-x630)
13.15 CHF / pc.* -
HXW890HKit de verrouillage pour kit débrochable x630/P630
44.80 CHF / pc.* -
HXW888HKit de verrouillage pour commande rotative x630/P630
82.30 CHF / pc.* -
HXS999HSerrure à clef Ronis (P160-P250-x630-P630)
50.90 CHF / pc.* -
HXB070HCâble interverrouillage mécanique longueur 1m (P160-x250-h250..h1000)
50.90 CHF / pc.* -
HXW066HCapot d'interverrouillage mécanique x630/P630
55.80 CHF / pc.* -
HXB071HCâble interverrouillage mécanique longueur 1, 5m (P160-x250-h250..h1000)
71.50 CHF / pc.*
-
HYW332HKit de débrochabilité pour boitier moulé x630/P630 3P
418.00 CHF / pc.* -
HYW330HBase pour boitier moulé débrochable x630/P630 3P
577.00 CHF / pc.* -
HYW300HAdaptateur déconnectable pour boitier moulé x630/P630 3P
132.50 CHF / pc.* -
HYW200HBase pour boitier moulé déconnectable x630/P630 3P
291.00 CHF / pc.*
-
HZC019Kit de verrrouillage externe pour Ronis EL11AP (125A-1600A)
72.70 CHF / pc.*
-
HXW901HManette taille 2 IP55 (10x10mm)
134.50 CHF / pc.*
-
HXW031HCommande rotative grise débrochable x/P630
195.50 CHF / pc.* -
HXW030HCommande rotative directe x/P630
134.50 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal320 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2100 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-270 kA
-
Courant assigné à 10°C selon IEC60947380,70 A
-
Courant assigné à 15°C selon IEC60947373,60 A
-
Courant assigné à 20°C selon IEC60947366,50 A
-
Courant assigné à 25°C selon IEC60947359,10 A
-
Courant assigné à 30°C selon IEC60947351,70 A
-
Courant assigné à 35°C selon IEC60947344 A
-
Courant assigné à 40°C selon IEC60947336,20 A
-
Courant assigné à 45°C selon IEC60947328,20 A
-
Courant assigné à 50°C selon IEC60947320 A
-
Courant assigné à 55°C selon IEC60947311,60 A
-
Courant assigné à 60°C selon IEC60947302,90 A
-
Courant assigné à 65°C selon IEC60947294 A
-
Courant assigné à 70°C selon IEC60947284,80 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierMontage fixe
-
Position du neutreSans neutre
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementTM A/A
Puissance
-
Puissance dissipée totale sous IN75 W
Sécurité
-
Indice de protection IPIP4X
Réglages
-
Cran de réglage thermique xIN0.63, 0.8, 1
Câble
-
Matériau du câbleCuivre
Compatibilité
-
Compatible avec bloc différentielOui
-
Compatible avec montage Rail DINNon
-
Utilisable pour les tableaux de distributionOui
Dimensions
-
Hauteur260 mm
-
Largeur140 mm
-
Profondeur150 mm
-
Barre collectrice aval : largeur, hauteur, diamètre vis (max)10 mm, 12 mm, 32 mm
-
Barre collectrice amont : largeur, hauteur, diamètre vis (max)10 mm, 12 mm, 32 mm
Installation, montage
-
Position de montage/connexionDevant
-
Couple de serrage18 - 18 Nm
-
Couple de serrage nominal borne basse18 - 18 Nm
-
Couple de serrage nominal borne haute18 - 18 Nm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HEW320DR
-

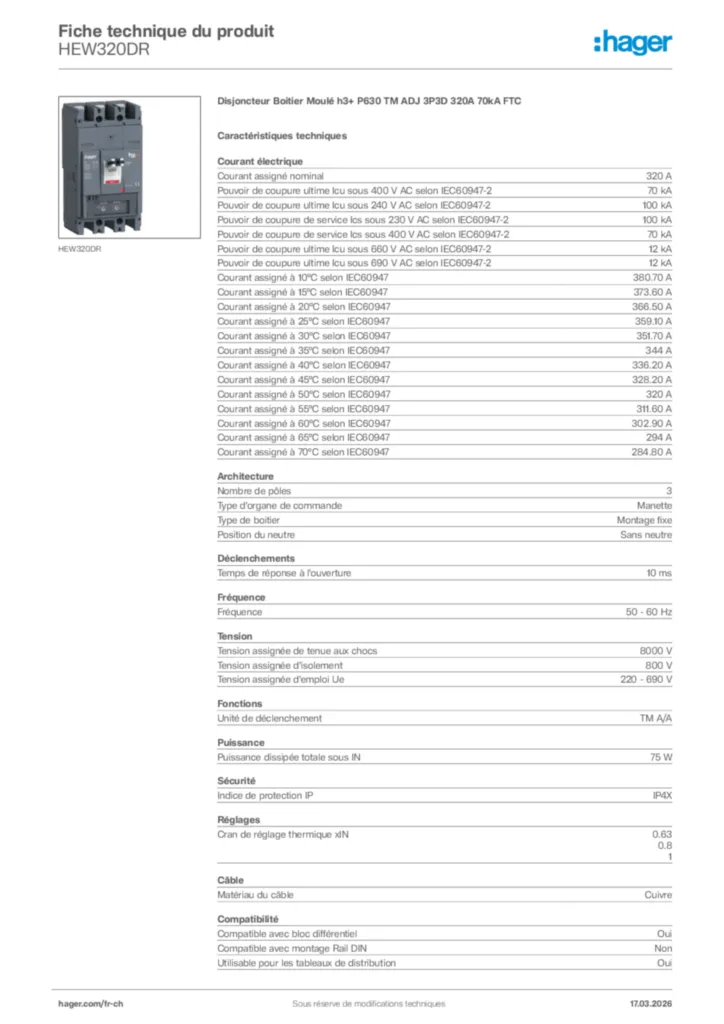

Fiche technique
